HMC346ALP3ETR

产品分类: 天线
厂牌: ANALOG DEVICES

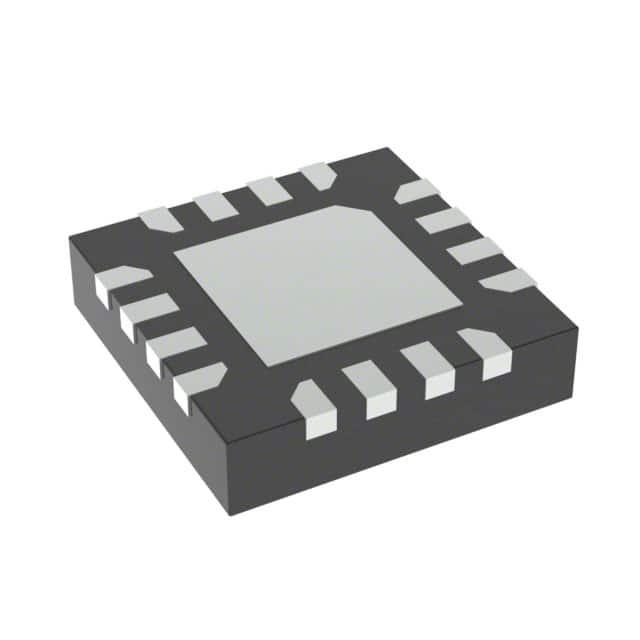

产品描述: 50Ω QFN-16-EP 贴片安装 3mm*3mm*880μm
供应商型号: HMC346ALP3ETR
供应商: 期货订购
标准整包数: 1000
ANALOG DEVICES 天线 HMC346ALP3ETR

HMC346ALP3ETR概述

    # GaAs MMIC Voltage-Variable Attenuator HMC346ALP3E 技术手册

    产品简介


    基本描述
    HMC346ALP3E 是一款采用表面贴装技术(SMT)的高可靠性电压可变衰减器(VVA),适用于直流至14 GHz的广泛应用。其独特的设计使其成为多种应用场景的理想选择,特别是那些需要宽频率范围和精确控制的应用。
    主要功能
    - 宽频率范围:从直流到14 GHz
    - 低相位偏移:相对于衰减量
    - 大衰减范围:30 dB
    - 简化电压控制:通过外部运算放大器实现单电压控制
    - 封装紧凑:3 x 3 x 1 mm 表面贴装塑料封装
    应用领域
    - 基站基础设施
    - 光纤与宽带电信
    - 微波无线电及VSAT
    - 军用无线电、雷达及ECM
    - 测试仪器

    技术参数


    电气规格
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 插入损耗 | 2.6 | 2.7 | 3.1 | dB |
    | 衰减范围 | 27 | 23 | 30 | dB |
    | 反射损耗 | 5 | 10 | dB |
    | 开关特性
    | tRISE, tFALL (10/90%) | 8 | 16 | ns |
    | tON, tOFF (50% CTL到10/90%) | 16 | ns |
    输入功率
    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 0.25 dB压缩点 | +10 | +5 | dBm |
    | 输入三阶交调截点(两音输入) | +30 | +10 | dBm |
    工作温度范围
    - 存储温度:-65 至 +150°C
    - 操作温度:-40 至 +85°C
    - 结温:+175°C

    产品特点和优势


    独特功能
    - 宽频率范围:从直流到14 GHz,适用于多种高频应用场景。
    - 低相位偏移:确保信号传输的稳定性。
    - 大衰减范围:可调节范围达到30 dB,适应不同的衰减需求。
    - 简化电压控制:通过外部运算放大器实现单电压控制,易于集成和使用。
    - 紧凑封装:适合现代小型化电子产品的需求。
    优势
    - 高可靠性,广泛应用于军用及商用领域。
    - 大幅降低设计复杂度,便于集成到现有系统中。
    - 支持宽频段操作,适应不同应用场景的需求。

    应用案例和使用建议


    实际应用场景
    HMC346ALP3E 在基站基础设施、光纤通信和军用无线电等领域有广泛的应用。例如,在微波通信系统中,可以用于精确控制信号强度,以确保通信质量和可靠性。
    使用建议
    - 电路设计:为保证信号完整性,射频端口的信号线应保持50 Ω阻抗匹配,并直接连接到印刷电路板的射频接地层。
    - 安装建议:使用适当的射频连接器和焊接技术来安装该器件,以确保最佳的电气性能。

    兼容性和支持


    兼容性
    HMC346ALP3E 与标准的射频和直流接口兼容,可以方便地集成到现有的电路设计中。
    支持和服务
    - 制造商支持:Analog Devices 提供全面的技术支持和售后服务。
    - 在线订购:通过官方网站在线购买,快速获得产品。

    常见问题与解决方案


    常见问题及解决方法
    1. 插入损耗过高
    - 解决方法:检查射频端口是否正确接地,重新设计电路。
    2. 反射损耗不符合要求
    - 解决方法:检查焊盘是否平整,重新进行焊接。
    3. 无法实现所需衰减
    - 解决方法:确认控制电压设置正确,并调整外部运算放大器的配置。

    总结和推荐


    综合评估
    HMC346ALP3E 是一款高性能的电压可变衰减器,具备宽频率范围、低相位偏移和大衰减范围等特点。其紧凑的封装和简化的设计使其成为各种高频应用场景的理想选择。产品提供的支持和服务完善,能够满足用户在不同领域的应用需求。
    推荐使用
    对于需要高可靠性和精确控制的应用场景,我们强烈推荐使用 HMC346ALP3E。其卓越的性能和广泛的适用性将显著提升系统的稳定性和可靠性。

HMC346ALP3ETR参数

参数
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
长*宽*高 3mm*3mm*880μm
通用封装 QFN-16-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC346ALP3ETR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC346ALP3ETR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC346ALP3ETR HMC346ALP3ETR数据手册

HMC346ALP3ETR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 271.164
2000+ ¥ 264.27
3000+ ¥ 257.376
库存: 4000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 271164
