HMC520ALC4TR

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: VSAT 2 6GHz,10GHz 10GHz QFN 贴片安装
供应商型号: 4034067
供应商: 海外现货
标准整包数: 1

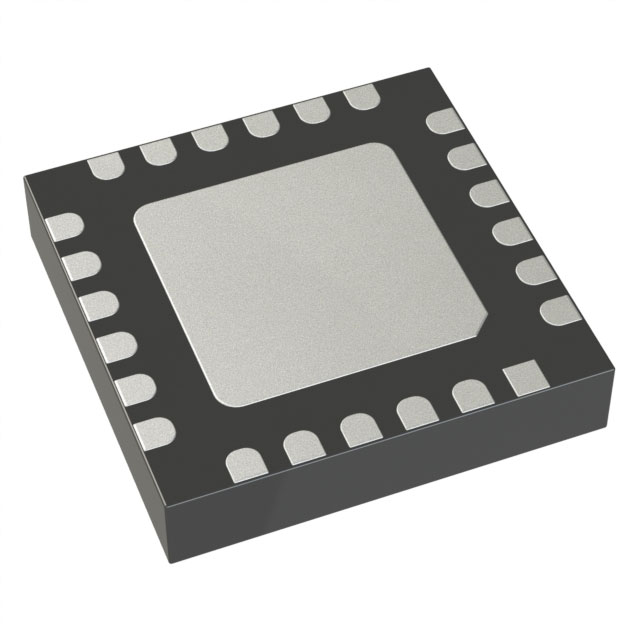

ANALOG DEVICES RF混频器 HMC520ALC4TR

HMC520ALC4TR概述

    HMC520A 6 GHz至10 GHz I/Q混频器技术手册解析

    产品简介


    HMC520A是一款由Analog Devices设计和制造的GaAs(砷化镓)微波集成电路(MMIC)混频器。它适用于各种无线通信系统中,可以用于将射频信号转换为中频信号。该产品特别适用于点对点微波无线电、点对多点无线电、视频卫星、数字无线电等应用场景。此外,它还被广泛应用于仪器仪表和自动测试设备等领域。

    技术参数


    HMC520A的主要技术参数如下:
    - 射频范围:6 GHz至10 GHz
    - 本振输入频率范围:6 GHz至10 GHz
    - 转换损耗:典型值为8 dB(在6 GHz至10 GHz范围内)
    - 图像抑制:典型值为23 dBc(在6 GHz至10 GHz范围内)
    - 本振到射频隔离度:典型值为43 dB
    - 本振到中频隔离度:典型值为25 dB
    - 输入IP3:典型值为19 dBm
    - 输入压缩功率:典型值为10 dBm(在7.1 GHz至8.5 GHz范围内)
    - 中频频率范围:直流至3.5 GHz
    - 封装形式:24引脚陶瓷无引线芯片载体(LCC)

    产品特点和优势


    HMC520A具备以下优势:
    - 小型化设计:采用GaAs MESFET工艺,相比传统的混合型图像抑制混频器和单边带上变频器组件更小。
    - 表面贴装技术适用:消除焊线需求,支持SMT工艺。
    - 高可靠性:在宽泛的工作温度范围内表现出色,能够在−40°C至+85°C之间稳定运行。
    - 出色的电气特性:低噪声系数和高输入IP3特性,确保信号处理质量和抗干扰能力。

    应用案例和使用建议


    HMC520A广泛应用于多种高频通信系统中,如点对点和点对多点微波无线电系统。具体的应用实例包括:
    - 点对点微波无线电系统:用于长距离无线传输,保证高质量的信号传输。
    - 视频卫星系统:提供高效的信号调制解调功能,增强信号传输效率。
    使用建议:
    - 在设计电路时,确保输入信号符合规定的电平范围,避免过载。
    - 考虑系统的散热管理,特别是在高温环境下运行时,需要合理规划电路板布局以提高热传导性能。

    兼容性和支持


    HMC520A与同类设备具有良好的兼容性,适合用于多种集成系统中。Analog Devices提供了详尽的技术文档和支持服务,包括技术咨询、故障排除指南及在线资源库,以帮助用户充分利用产品的各项功能。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,我们整理出以下几个常见的用户疑问及其解决办法:
    - Q:如何正确接地面?
    - A: 确保接地引脚(GND)连接稳固,并将裸露的底盘与地连接。
    - Q:电源输入超过规定值会怎样?
    - A: 不要让输入功率超过最大额定值,否则可能导致产品损坏。请严格按照技术手册要求进行操作。
    - Q:工作温度范围外运行有何影响?
    - A: 超过指定的工作温度范围可能会导致性能下降甚至损坏。建议采取适当的温度控制措施。

    总结和推荐


    HMC520A是一款专为高频应用设计的高性能I/Q混频器,具备优异的电气特性和可靠的工作表现。无论是对于追求高性能无线通信系统的研发人员还是对于希望优化现有系统性能的工程师来说,HMC520A都是一个理想的选择。强烈推荐在需要高性能、可靠性的高频通信应用中使用这款产品。

HMC520ALC4TR参数

参数
最大工作频率 10GHz
混频器数量 2
典型三阶段输入截止点 -
最大工作供电电压 -
典型供电电流 -
射频类型 VSAT
最小工作供电电压 -
典型噪声指数 -
最小工作频率 6GHz,10GHz
典型功率增益 -
典型的本振/射频隔离 -
辅助属性 -
最大转换损耗 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC520ALC4TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC520ALC4TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC520ALC4TR HMC520ALC4TR数据手册

HMC520ALC4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 359.4177
10+ ¥ 332.1314
25+ ¥ 304.8451
100+ ¥ 277.5587
300+ ¥ 254.9931
库存: 88
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 359.41
