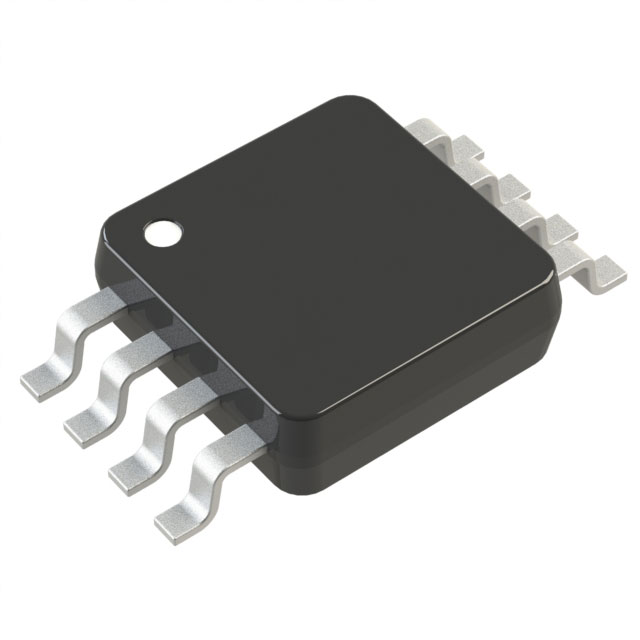

HMC214MS8E

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 10dB 802.16/WiMax,WLL 1 2.4GHz,4GHz 4GHz Up/Down Converter MSOP-8 贴片安装
供应商型号: Y-HMC214MS8E
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES RF混频器 HMC214MS8E

HMC214MS8E概述

    高质量电子元器件技术手册:HMC214MS8 / HMC214MS8E 高IP3 GaAs MMIC 混频器

    产品简介


    HMC214MS8 / HMC214MS8E是一款适用于2.4至4.0GHz频段的高动态范围无源混频器。它采用单端单平衡设计,特别适合WiMAX(IEEE 802.16标准)、固定无线接入和无线本地环路等应用。这款芯片体积小巧,仅14.8平方毫米,集成了多种关键功能,无需外部组件,简化了设计并降低了成本。

    技术参数


    - 频率范围:射频 (RF) 2.4 - 4.0 GHz,本振 (LO) 2.4 - 4.0 GHz,中频 (IF) DC - 1 GHz。
    - 转换损耗:典型值为10 dB,最大值为12 dB。
    - 输入三阶交调截点 (IP3):下变频时+34 dBm,上变频时+31 dBm。
    - 1 dB增益压缩 (Input):+22 dBm。
    - LO隔离度:28 dB(LO到RF)和25 dB(LO到IF)。
    - LO驱动电平 (典型值):+15至+19 dBm。
    - 直流至1 GHz IF频率响应:适用于低边本振配置的许多发射和接收频率计划。
    - 热阻 (RTH):270 °C/W(结点到引脚)。
    - 存储温度:-65至+150 °C。
    - 操作温度:-40至+85 °C。

    产品特点和优势


    - 高IP3性能:出色的输入IP3性能确保了在高频段应用中的优异性能。
    - 小型化设计:超小型MSOP封装(14.8平方毫米),节省空间,方便集成。
    - 无需外部组件:简化电路设计,降低物料成本。
    - 高可靠性:卓越的高温和低温稳定性,适用于广泛的工作环境。
    - 高兼容性:涵盖多种无线通信标准,包括WiMAX和固定无线接入。

    应用案例和使用建议


    - WiMAX应用:由于其优异的IP3性能,HMC214MS8非常适合WiMAX基站的构建,提供稳定的信号传输。
    - 固定无线接入系统:HMC214MS8在固定无线接入系统中的使用可以实现更长距离的稳定通信。
    - 无线本地环路系统:适用于各种需要高可靠性的无线通信网络。
    使用建议:
    - 在进行高频应用时,确保电路板设计合理,尽量减少噪声干扰。
    - 考虑采用适当的阻抗匹配电路以优化性能。
    - 在实际应用中,应避免超过规定的最大输入功率,以防损坏设备。

    兼容性和支持


    - 兼容性:与多种无线通信标准兼容,包括WiMAX和固定无线接入。
    - 支持:厂商提供了丰富的技术支持文档和工程师热线服务,以帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1:如何确定合适的输入功率?
    - 解决方案:确保输入功率不超过最大允许值+22 dBm,避免过载导致损坏。
    - 问题2:如何处理高温环境下性能下降?
    - 解决方案:采取散热措施,如增加散热片,以保持最佳工作温度。
    - 问题3:如何选择适当的电容器值?
    - 解决方案:根据所需的中频频率选择适当的电容器值,通常需要通过计算和实验来确定最优值。

    总结和推荐


    HMC214MS8 / HMC214MS8E是一款具有高IP3性能和优越小型化的高性能混频器。它在WiMAX、固定无线接入和无线本地环路等应用中表现出色,能够满足大多数高要求的应用场景。凭借其出色的性能和紧凑的设计,HMC214MS8 / HMC214MS8E是无线通信领域的重要选择。因此,我们强烈推荐这款产品给寻求高性能、高可靠性的无线通信系统的工程师们。

HMC214MS8E参数

参数
最大工作供电电压 -
典型三阶段输入截止点 -
混频器数量 1
最大工作频率 4GHz
射频类型 802.16/WiMax,WLL
典型功率增益 -
最小工作供电电压 -
典型的本振/射频隔离 -
最小工作频率 2.4GHz,4GHz
辅助属性 Up/Down Converter
典型噪声指数 10dB
典型供电电流 -
最大转换损耗 -
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产
