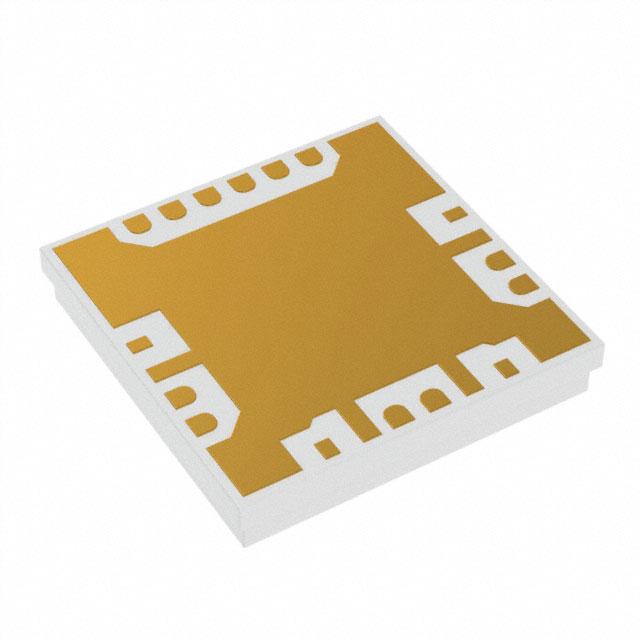

HMC6789BLC5ATR-R5

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 3.5dB -1dBm 44GHz 14dB CLCC-16 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: Q-HMC6789BLC5ATR-R5
供应商: 期货订购
标准整包数: 500
ANALOG DEVICES RF混频器 HMC6789BLC5ATR-R5

HMC6789BLC5ATR-R5概述

    HMC6789BLC5A GaAs MMIC I/Q Downconverter

    1. 产品简介


    HMC6789BLC5A 是一款基于砷化镓材料(GaAs)的混合微集成电路(MMIC)I/Q 下变频器,频率范围为37至44 GHz。它采用紧凑型设计,配备12个终端,符合RoHS标准,并采用陶瓷无引脚芯片载体(LCC)封装。该产品在点对点通信、军事雷达、电子战(EW)、信号情报(ELINT)、卫星通信及传感器等领域具有广泛应用。

    2. 技术参数


    以下是HMC6789BLC5A的技术规格和性能参数:
    - 频率范围:
    - 射频(RF):37 - 44 GHz
    - 局部振荡器(LO):16.5 - 24 GHz
    - 中频(IF):DC - 4 GHz
    - 性能参数:
    - 小信号转换增益:14 dB
    - 图像抑制比:25 dBc
    - 输出功率压缩1 dB时的输出功率:1 dBm
    - 输入三阶截点(IP3):-1 dBm
    - 噪声系数:3.5 dB
    - 幅度平衡:± 1.5 dB
    - 相位平衡:-18 度
    - 二次谐波泄漏:-25 dBm
    - 电源电流:
    - 静态电流(IDLO1 + IDLO2):150 mA
    - 动态电流(IDRF1 + IDRF2):75 mA

    3. 产品特点和优势


    - 紧凑设计:HMC6789BLC5A体积小,便于集成到小型系统中。
    - 高转换增益:达到14 dB,满足高灵敏度需求。
    - 优秀图像抑制:提供25 dBc的图像抑制,减少了不必要的干扰。
    - 低噪声系数:3.5 dB的噪声系数保证了良好的信噪比。
    - 高可靠性:使用表面贴装制造工艺,消除了传统焊接方法带来的风险。
    - 广泛的应用场景:适用于多种关键领域,如雷达、卫星通信等。

    4. 应用案例和使用建议


    应用案例:
    - 在卫星通信系统中,用于将高频信号转换到较低频率,以便于后续处理和传输。
    - 在雷达系统中,用于减少杂波和噪声,提高检测精度。
    使用建议:
    - 确保外部90度混合电路的正确连接,以选择所需的边带。
    - 适当调整局部振荡器(LO)的驱动范围,以实现最佳性能。
    - 在安装过程中注意散热设计,以确保产品在高温下也能正常工作。

    5. 兼容性和支持


    HMC6789BLC5A与其他MMIC和电子元器件具有良好的兼容性,可以方便地集成到现有的系统中。Analog Devices公司提供了全面的技术支持和售后服务,包括电话技术支持和在线资源访问。

    6. 常见问题与解决方案


    问题1:产品在工作过程中出现异常发热现象。
    解决方案:检查散热设计是否合理,必要时增加散热片或改进通风设计。
    问题2:输出信号质量下降。
    解决方案:检查射频输入信号的质量,确保外部90度混合电路连接正确且无损坏。

    7. 总结和推荐


    综上所述,HMC6789BLC5A是一款性能卓越的I/Q下变频器,具有高转换增益、优异的图像抑制能力和低噪声系数等显著优点。其紧凑的设计和广泛的适用场景使其成为多种关键领域的理想选择。因此,我们强烈推荐HMC6789BLC5A在雷达、卫星通信和其他高性能需求的应用中使用。如果您需要进一步的支持或定制解决方案,请联系Analog Devices公司的专业技术人员。

HMC6789BLC5ATR-R5参数

参数
最大工作频率 44GHz
混频器数量 -
最大工作供电电压 -
辅助属性 -
典型供电电流 -
典型功率增益 -
最小工作供电电压 -
典型的本振/射频隔离 -
典型噪声指数 3.5dB
最小工作频率 -
典型三阶段输入截止点 -1dBm
最大转换损耗 14dB
射频类型 -
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 CLCC-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC6789BLC5ATR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC6789BLC5ATR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC6789BLC5ATR-R5 HMC6789BLC5ATR-R5数据手册

HMC6789BLC5ATR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
