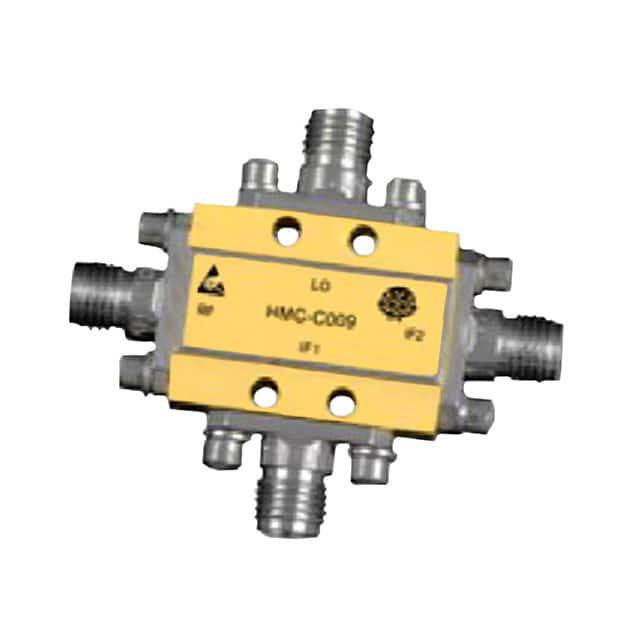

HMC-C009

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 40dB 23dBm Radar 2 4GHz,8.5GHz 8.5GHz 10.5dB 贴片安装 41.66mm(长度)
供应商型号: 505-HMC-C009-ND
供应商: Digi-Key
标准整包数: 1
ANALOG DEVICES RF混频器 HMC-C009

HMC-C009概述

    HMC-C009 GaAs MMIC I/Q Mixer Module

    产品简介


    HMC-C009 是一款由 GaAs MESFET 工艺制成的微波毫米波集成电路(MMIC)双平衡 I/Q 混频器模块。这款模块设计用于4.0至8.5 GHz 的频率范围,具有高精度和稳定的混频性能。它主要用于电信设备、测试设备、军用无线电、雷达和电子对抗系统,以及其他对射频信号处理要求较高的领域。

    技术参数


    HMC-C009 混频器的关键技术参数如下:
    - 频率范围:RF/LO 频率为 4.0 - 8.5 GHz;IF 频率为 DC - 3.5 GHz
    - 转换损耗:最小为 7.5 dB,典型值为 9.5 dB
    - 图像抑制比:最低为 22 dB,典型值为 35 dB
    - 1 dB 压缩点输入功率:+14 dBm
    - LO 至 RF 隔离度:32 dB 到 40 dB
    - LO 至 IF 隔离度:14 dB 到 20 dB
    - 输入 IP3:+23 dBm
    - 幅度平衡:±0.3 dB
    - 相位平衡:±8°
    - 工作温度范围:-55°C 至 +85°C

    产品特点和优势


    - 紧凑封装:HMC-C009 采用微型密封模块设计,可以方便地安装在微带或共面电路板上。
    - 高可靠性:基于 MMIC 工艺,比传统的混合式 I/Q 混频器和单边带上变频器组合更为可靠和一致。
    - 高性能指标:出色的图像抑制能力、高输入 IP3 和良好的幅度及相位平衡性能,使其在各种复杂射频环境下仍能保持优异表现。
    - 广泛的频率覆盖:从直流到 3.5 GHz 的 IF 带宽,使其适合多种应用需求。

    应用案例和使用建议


    HMC-C009 广泛应用于:
    - 电信设备:如基站收发器和卫星通信系统中的频率合成器。
    - 测试设备:例如用于无线通信设备的测试仪器。
    - 军事用途:如雷达系统中的信号处理单元。
    使用建议:
    - 微波设计:使用 HMC-C009 时,需要确保匹配网络正确无误,以保证最佳性能。
    - 环境适应性:考虑到其宽广的工作温度范围(-55°C 至 +85°C),适合极端环境下的应用。
    - 信号完整性:连接外部滤波器和匹配网络可进一步提高信号质量和稳定性。

    兼容性和支持


    HMC-C009 设计有可替换的 SMA 连接器,便于在现场进行更换和维护。此外,该产品与其他兼容的微波组件具有良好的互操作性,可在多个不同平台和系统中使用。

    常见问题与解决方案


    - Q: 混频器出现异常输出怎么办?
    - A: 检查所有输入信号是否符合规定,尤其是 LO 信号和 RF 信号的功率水平。
    - Q: 如何提高图像抑制性能?
    - A: 使用高质量的外部 IF 混合器和适当的滤波器来进一步提高性能。
    - Q: 模块过热如何解决?
    - A: 确保良好的散热措施,必要时可以使用散热片或散热风扇。

    总结和推荐


    HMC-C009 是一款高性能的 I/Q 混频器模块,具备广泛的频率覆盖、高精度和可靠性,适用于多种严苛的射频应用场景。其优越的性能指标和广泛的应用领域使其在市场上具备很强的竞争力。强烈推荐在电信、测试和军用设备等领域中使用 HMC-C009。

HMC-C009参数

参数
最小工作频率 4GHz,8.5GHz
典型功率增益 -
混频器数量 2
典型的本振/射频隔离 40dB
典型噪声指数 -
最大工作频率 8.5GHz
辅助属性 -
最小工作供电电压 -
射频类型 Radar
最大工作供电电压 -
典型三阶段输入截止点 23dBm
最大转换损耗 10.5dB
典型供电电流 -
长*宽*高 41.66mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,散装
