HMC620LC4TR

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 43dB 22dBm LTE,WiMax 2 3GHz,7GHz 7GHz 8dB Up Converter LCC 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Y-HMC620LC4TR
供应商: 期货订购
标准整包数: 1

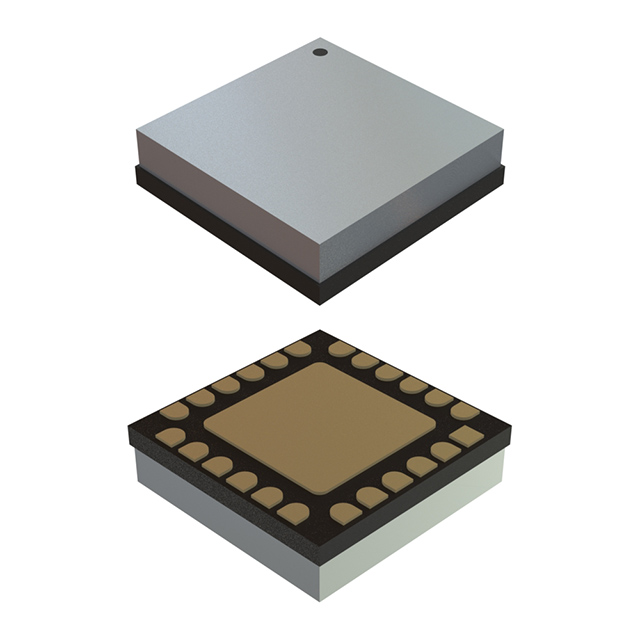

ANALOG DEVICES RF混频器 HMC620LC4TR

HMC620LC4TR概述


    产品简介


    HMC620LC4 GaAs MMIC I/Q 混频器
    HMC620LC4 是一款频率范围为3至7 GHz的砷化镓微波集成电路(GaAs MMIC)混频器,设计用于实现I/Q调制解调和图像抑制功能。此混频器适用于点对点无线通信、点对多点无线网络、WiMAX固定无线接入系统及甚小孔径终端(VSAT)等多种应用场合。其宽广的中频带宽(直流至3.5 GHz)以及高精度的图像抑制能力和低插入损耗,使其成为现代通信系统中的关键组件。

    技术参数


    - 频率范围:RF/LO:3 - 7 GHz;IF:DC - 3.5 GHz
    - 转换增益:7.5到9 dB
    - 图像抑制:20到28 dB
    - 1 dB 压缩输入功率:12 dBm
    - LO到RF隔离度:38到40 dB
    - LO到IF隔离度:26到33 dB
    - 输入IP3:22 dBm
    - 幅度平衡:0.1到0.3 dB
    - 相位平衡:3°
    - 绝对最大额定值:RF/IF输入:+20 dBm;LO驱动:+27 dBm;通道温度:150°C
    - 连续功耗:579 mW(T=85°C时),85°C以上以每摄氏度8.93 mW速率递减
    - 热阻抗:112°C/W(通道至底部)
    - 存储温度:-65至+150°C
    - 工作温度:-55至+85°C

    产品特点和优势


    HMC620LC4具备一系列独特的技术特点和优势。它的高图像抑制能力(最高达32 dB)、低噪声特性、良好的输入IP3值(+22 dBm)以及紧凑型4x4 SMT封装,使其在各种无线通信应用中表现出色。此外,它采用了无铅、符合RoHS标准的设计,保证了高可靠性的同时也考虑到了环保要求。HMC620LC4的这些特性不仅简化了设计过程,还显著提高了系统的整体性能和稳定性。

    应用案例和使用建议


    HMC620LC4混频器广泛应用于各类通信系统,如点对点和点对多点无线网络、WiMAX固定无线接入系统及VSAT。在设计时,建议采用带有50Ω匹配阻抗和完整接地平面的PCB设计方法,以充分利用该混频器的高性能特性。特别是在高密度电路板上应用时,必须确保所有接地引脚和暴露的散热垫都直接连接到地平面,以减少寄生效应并提高系统稳定性。此外,在不使用直流耦合的情况下,应使用适当的外部去耦电容器以确保中频信号能够正确通过。

    兼容性和支持


    HMC620LC4在高容量表面贴装制造工艺下兼容性良好,支持标准的SMT装配工艺。对于需要更多技术支持或有特殊需求的应用场景,可以联系制造商Hittite Microwave Corporation获取更详细的文档和技术支持。该制造商提供全面的技术文档、评估套件以及应用工程师的支持,确保用户能够充分利用该产品的全部功能。

    常见问题与解决方案


    - 问题1:如何处理混频器的接地问题?
    - 解决方案:确保所有接地引脚和散热垫均直接连接到地平面,通过使用多个过孔将顶层和底层地平面连接起来,从而降低寄生效应并提高系统稳定性。

    - 问题2:如果需要在中频端口进行直流耦合,应注意什么?
    - 解决方案:如果需要直流耦合,则应在中频端口使用具有适当电容值的外部去耦电容器,以确保所选的IF频率范围内的信号能够通过。此外,注意不要让电流超过3 mA,否则可能导致非正常运行甚至损坏。

    - 问题3:如何确保混频器在高温环境下的稳定工作?
    - 解决方案:在设计电路时,考虑加入热沉以增强散热效果,并遵循制造商提供的指导方针来设置合适的功耗限制,以确保在高温环境下仍能保持良好的性能和可靠性。

    总结和推荐


    总体而言,HMC620LC4是一款高性能、高度可靠的砷化镓微波集成电路混频器,适用于多种无线通信应用。凭借其出色的图像抑制能力、高线性度以及紧凑型封装,它在无线通信领域的广泛应用中具有明显的优势。对于希望提升无线通信系统性能和可靠性的工程师来说,HMC620LC4是一个值得考虑的优秀选择。

HMC620LC4TR参数

参数
射频类型 LTE,WiMax
最小工作频率 3GHz,7GHz
典型供电电流 -
最大工作频率 7GHz
最大转换损耗 8dB
典型的本振/射频隔离 43dB
混频器数量 2
最小工作供电电压 -
辅助属性 Up Converter
典型功率增益 -
典型噪声指数 -
最大工作供电电压 -
典型三阶段输入截止点 22dBm
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 LCC
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC620LC4TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC620LC4TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC620LC4TR HMC620LC4TR数据手册

HMC620LC4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
