首页  >  产品百科  >  HMC733LC4BTR-R5

HMC733LC4BTR-R5

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: ≥10650 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: Q-HMC733LC4BTR-R5
供应商: 期货订购
标准整包数: 500

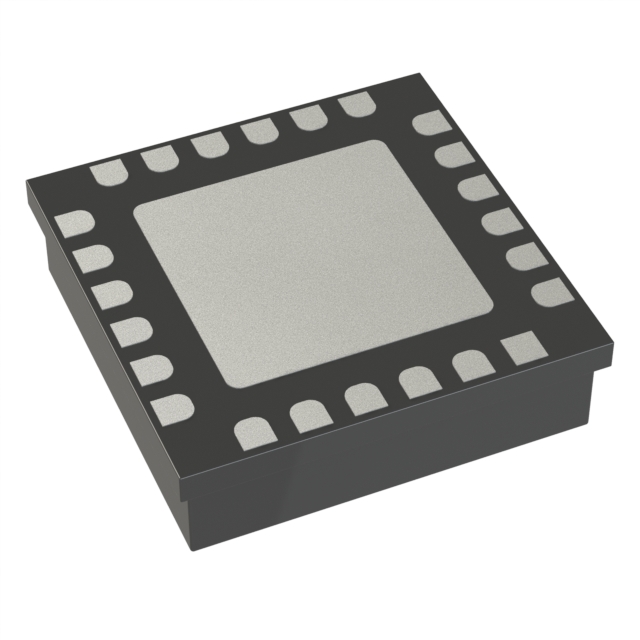

ANALOG DEVICES 天线 HMC733LC4BTR-R5

HMC733LC4BTR-R5概述


    产品简介


    HMC733LC4B 是一款宽频段微波集成电路(MMIC)电压控制振荡器(VCO),它集成了谐振器、负阻器件和变容二极管。这款VCO具有优秀的输出功率和相位噪声性能,适用于多种工业、医疗、测试测量和军事雷达设备中。HMC733LC4B 的主要功能是在10到20GHz频率范围内提供一个稳定的宽调谐范围,同时保持低相位噪声和低功耗的特点。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 10 | 20 | GHz |
    | 输出功率 | 3 dBm |
    | SSB相位噪声@10kHz | -60 dBc/Hz |
    | SSB相位噪声@100kHz | -90 dBc/Hz |
    | 调谐电压 | -0.25 | 23 | V |
    | 供电电流 | 70 mA |
    | 调谐端口泄漏电流 | 25 µA |
    | 输出回波损耗 | 10 dB |
    | 第二谐波 | -20 dBc |
    | 拉入(至2.0:1驻波比) | 15 MHz |
    | 电源调制 | -90 MHz/V |
    | 温度漂移速率@10GHz | -0.25 MHz/°C |
    | 温度漂移速率@20GHz | -0.80 MHz/°C |

    产品特点和优势


    HMC733LC4B 的独特之处在于它的超小型尺寸、低相位噪声、低功耗和宽调谐范围。它不仅在温度变化时仍能保持优秀的性能,而且只需要单一正向供电(+5V)。这些特点使其成为工业、医疗设备、测试测量工具和军事雷达系统中的理想选择。

    应用案例和使用建议


    应用场景:在医疗成像系统、无线通信测试仪器、军用雷达和电子对抗设备中,HMC733LC4B 已经被广泛应用。其宽频带特性使得它能够适应各种复杂的工作环境。
    使用建议:在设计电路板时,应确保信号线的阻抗为50欧姆,同时将封装的地引脚和暴露的地焊盘直接连接到接地平面。推荐使用足够数量的通孔来连接顶层和底层的接地层。此外,建议采用 Rogers 4350 材料作为电路板基材,以确保最佳性能。

    兼容性和支持


    HMC733LC4B 具有良好的兼容性,可以轻松集成到现有的设计中。制造商提供详细的接口图和应用指南,以帮助用户快速上手。对于任何技术支持需求,用户可以通过电话或电子邮件联系厂家的技术支持团队。

    常见问题与解决方案


    1. 问题:如何调整调谐电压以获得所需的输出频率?
    解决方案:通过改变施加在Vtune端口上的电压,可以在10到20GHz范围内调整输出频率。具体电压值可通过图表或计算确定。
    2. 问题:如何降低SSB相位噪声?
    解决方案:可以通过优化电路布局、减少外部干扰和调整负载匹配来降低SSB相位噪声。具体细节可参考技术手册中的建议。
    3. 问题:如何处理输出功率波动?
    解决方案:通过调整供电电压和优化电路设计,可以有效控制输出功率波动。建议使用稳定电源并保持电路布局紧凑。

    总结和推荐


    总体而言,HMC733LC4B 是一款高性能、高可靠性的宽频带微波集成电路电压控制振荡器。它凭借其小巧的体积、优异的相位噪声性能和低功耗特性,在众多应用中表现出色。强烈推荐在需要高精度和稳定性的情况下使用此产品。

HMC733LC4BTR-R5参数

参数
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 ≥10650
阻抗 -
额定功率 -
天线类型 -
中心频率 -
长*宽*高 4mm(长度)*4mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC733LC4BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC733LC4BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC733LC4BTR-R5 HMC733LC4BTR-R5数据手册

HMC733LC4BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
