HMC400MS8E

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 9dB General Purpose 1 1.7GHz,2.2GHz 2.2GHz Up/Down Converter MSOP-8 贴片安装
供应商型号: SEU-HMC400MS8E
供应商: 海外现货
标准整包数: 1

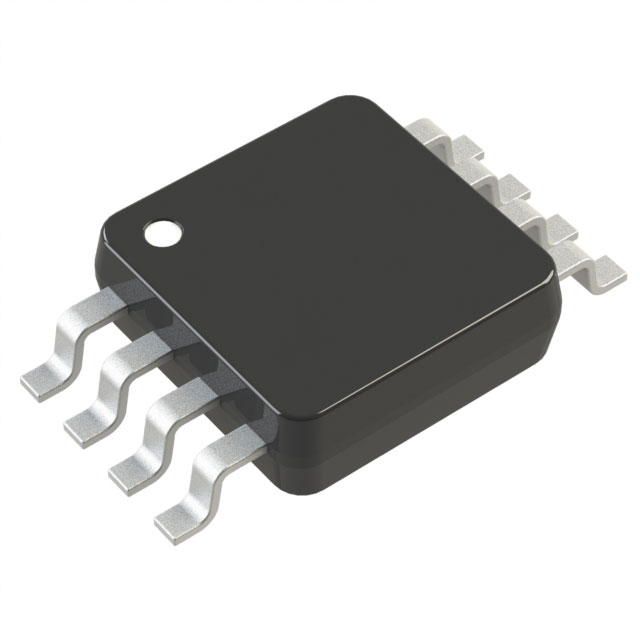

ANALOG DEVICES RF混频器 HMC400MS8E

HMC400MS8E概述

    HMC400MS8 / 400MS8E:高输入IP3 GaAs MMIC 混频器

    产品简介


    HMC400MS8(E)是一款高动态范围被动混频器,采用塑料表面贴装8引脚Mini Small Outline Packages (MSOP)封装,覆盖频率范围为1.7至2.2 GHz。这款混频器特别适用于高动态范围基础设施,如GSM、GPRS、EDGE、CDMA、W-CDMA等通信标准。它的卓越性能使得它成为无线通信系统中不可或缺的一部分。

    技术参数


    - 频率范围:
    - 射频(RF): 1.7 - 2.2 GHz
    - 局部振荡器(LO): 1.4 - 2.15 GHz
    - 中频(IF): DC - 300 MHz
    - 转换损耗:
    - 最小值: 8.8 dB
    - 典型值: 9 dB
    - 最大值: 11 dB
    - 噪声系数(SSB):
    - 最小值: 8.8 dB
    - 典型值: 9 dB
    - 最大值: 11 dB
    - 隔离度:
    - LO到RF: 20 - 33 dB
    - LO到IF: 16 - 25 dB
    - IP3(输入):
    - 最小值: 30 dBm
    - 典型值: 32 dBm
    - 最大值: 36 dBm
    - 1 dB增益压缩点(输入):
    - 最小值: 18 dBm
    - 典型值: 21 dBm
    - 最大值: 22 dBm
    - LO输入驱动电平(典型值):
    - +16 至 +18 dBm
    - 存储温度范围:
    - -65°C 至 +150°C
    - 工作温度范围:
    - -40°C 至 +85°C

    产品特点和优势


    - 高输入IP3性能:HMC400MS8(E)具有卓越的输入IP3性能,达到+35 dBm,使其能够在高性能的通信系统中保持出色的线性度。
    - 紧凑封装:体积小巧,仅14.8 mm²的封装尺寸使其非常适合空间受限的应用。
    - 无外部组件需求:集成设计无需外部元件,简化电路板布局,减少成本和装配时间。
    - 宽频率响应:能够支持从DC到300 MHz的中频频率,满足多种应用场景的需求。

    应用案例和使用建议


    - GSM/CDMA系统:HMC400MS8(E)非常适合用于2.5G和3G的GSM/CDMA通信系统。其高输入IP3性能确保在复杂环境下仍能提供稳定的信号处理能力。
    - W-CDMA基站:在W-CDMA基站中,HMC400MS8(E)的高动态范围和低噪声特性使其成为理想的选择。
    - 电缆调制解调器终端系统:对于需要高动态范围和高性能的电缆调制解调器系统,HMC400MS8(E)表现出色。
    使用建议:
    - 在高密度电路板上使用时,需确保良好的接地和散热设计,以避免由于热耗散引起的性能下降。
    - 在高频应用中,合理选择阻容元件,确保信号完整性和相位稳定性。

    兼容性和支持


    - 兼容性:HMC400MS8(E)适用于大多数现代电子系统和设备,其小型化设计使其易于与其他元件集成。
    - 支持:Analog Devices提供了详尽的技术文档和支持资源,包括设计指南、应用笔记和评估套件,方便工程师进行开发和测试。

    常见问题与解决方案


    - 问题1:如何确定混频器的正确安装位置?
    - 解决方案:确保混频器放置在RF和LO信号路径的最佳位置,避免信号反射和干扰。
    - 问题2:为何需要使用外部电容器?
    - 解决方案:如果应用要求操作至直流,则需要使用外部电容器来实现直流阻断,确保信号路径的完整性。
    - 问题3:如何优化混频器的隔离度?
    - 解决方案:通过调整阻抗匹配网络,确保LO信号和RF信号之间的良好隔离,减少不必要的互调失真。

    总结和推荐


    HMC400MS8(E)是一款集高性能、紧凑设计和易用性于一体的混频器,非常适合高动态范围通信系统的应用。其卓越的IP3性能和无外部组件需求使其在设计和集成过程中具有明显的优势。我们强烈推荐这款产品给那些需要高可靠性和高性能解决方案的工程师和设计师。

HMC400MS8E参数

参数
最小工作频率 1.7GHz,2.2GHz
射频类型 General Purpose
最小工作供电电压 -
最大工作频率 2.2GHz
混频器数量 1
典型的本振/射频隔离 -
典型噪声指数 9dB
典型功率增益 -
典型三阶段输入截止点 -
典型供电电流 -
最大转换损耗 -
辅助属性 Up/Down Converter
最大工作供电电压 -
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产

HMC400MS8E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC400MS8E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC400MS8E HMC400MS8E数据手册

HMC400MS8E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.8717 ¥ 83.4162
100+ $ 8.391 ¥ 70.9038
3000+ $ 6.1931 ¥ 52.3319
库存: 400
起订量: 28 增量: 1
交货地:
最小起订量为:10
合计: ¥ 834.16
