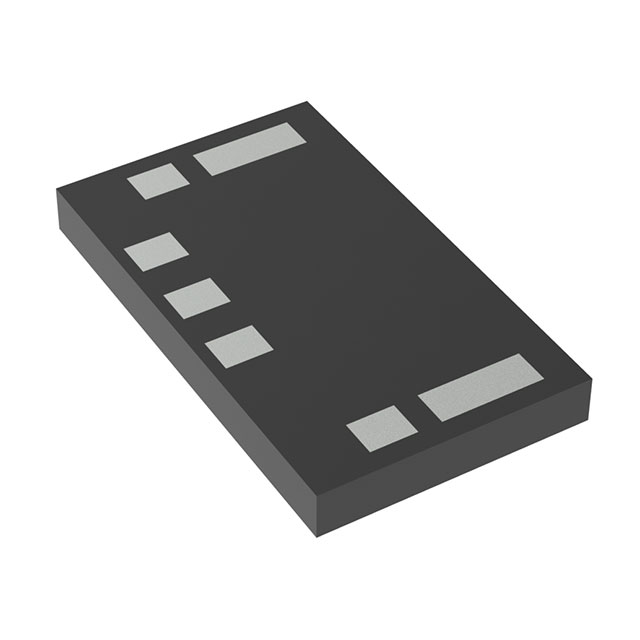

HMC553AG-SX

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 8dB VSAT 1 6GHz,14GHz 14GHz Up/Down Converter
供应商型号: Q-HMC553AG-SX
供应商: 期货订购
标准整包数: 2
ANALOG DEVICES RF混频器 HMC553AG-SX

HMC553AG-SX概述

    HMC553ACHIPS 双平衡混频器技术手册解析

    1. 产品简介


    产品类型:
    HMC553ACHIPS 是一款由 Analog Devices 生产的适用于微波及非常小口径终端(VSAT)无线电的双平衡混频器。其工作频率范围为 6 GHz 到 14 GHz,采用 GaAs MESFET 工艺制造而成。
    主要功能:
    该芯片能够作为上下变频器使用,无需外部组件或匹配电路。其设计用于实现高本地振荡器(LO)到射频(RF)和LO到中频(IF)的抑制。
    应用领域:
    - 微波及 VSAT 无线电系统
    - 测试设备
    - 点对点无线通信
    - 军事电子战、电子对抗措施及指挥控制系统(C3I)

    2. 技术参数


    - 工作频率范围:
    - 射频(RF): 6 GHz 至 14 GHz
    - 本振(LO): 6 GHz 至 14 GHz
    - 中频(IF): 直流至 5 GHz
    - 性能参数:
    - 混频损耗: 最大 10 dB
    - 输入 IP3(三阶交调截点): 高达 21 dBm
    - LO 到 RF 的隔离度: 最高 37 dB
    - 环境参数:
    - 操作温度范围: -40°C 至 +85°C
    - 储存温度范围: -65°C 至 +150°C
    - 最大输入功率: RF/LO/IF 端口各 25 dBm

    3. 产品特点和优势


    - 无直流偏置需求:简化了外部电源管理,使得整体设计更加紧凑和经济。
    - 卓越的线性度:IP3 达到 21 dBm,使得在高信号强度条件下仍能保持良好性能。
    - 出色的隔离度:LO 到 RF 的隔离度高达 37 dB,有效降低了干扰并提升了信噪比。
    - 宽 IF 带宽:支持直流至 5 GHz 的中频带宽,适应多种应用场景。
    - 小型化设计:采用 7 引脚、0.950 mm x 0.750 mm 的封装形式,符合 RoHS 标准,便于集成到小型化设备中。

    4. 应用案例和使用建议


    应用场景:
    - 在 VSAT 无线电系统中,通过上下变频实现信号处理,确保数据传输的质量和稳定性。
    - 在军事电子战中,利用其出色的抗干扰能力和高线性度,提供可靠的信号检测与分析能力。
    使用建议:
    - 考虑到宽泛的工作频率范围,需要合理选择合适的射频前端匹配网络,以确保最佳性能。
    - 对于某些应用,如需要直流耦合时,需外加电容进行隔离,同时注意电流限制,以免造成损坏。
    - 在复杂环境下使用时,需根据实际应用场景调整参数设置,确保可靠运行。

    5. 兼容性和支持


    - 兼容性:
    - 支持与多种射频前端、天线模块等外部设备的连接和配合使用。
    - 支持和维护:
    - 提供详尽的技术文档和设计指南,帮助客户快速掌握使用方法和调试技巧。
    - Analog Devices 官方技术支持团队可提供专业的技术咨询和故障排查服务。

    6. 常见问题与解决方案


    - Q: 混频器在高温环境下工作性能下降怎么办?
    - A: 可适当降低工作功率,减少热耗散,或采用散热片增强散热效果。
    - Q: 某些情况下 IP3 值低于预期如何处理?
    - A: 检查射频前端匹配情况,确保阻抗匹配良好;也可尝试提高驱动功率,但需注意不要超过绝对最大额定值。
    - Q: 如何判断是否需要外部阻容元件?
    - A: 查看具体应用需求,如需直流耦合则须外加电容进行隔离;对于高频信号,可能还需要增加匹配网络以保证信号完整性。

    7. 总结和推荐


    HMC553ACHIPS 作为一款高性能双平衡混频器,具有无直流偏置需求、高线性度、出色隔离度及宽泛工作频率范围等显著优势,非常适合用于各种严苛条件下的微波及 VSAT 无线电系统。建议在对射频前端要求较高的场合优先考虑使用此款产品。此外,Analog Devices 提供的专业技术支持也极大地提高了产品的易用性和可靠性。因此,我们强烈推荐在相关项目中采用 HMC553ACHIPS。

HMC553AG-SX参数

参数
典型功率增益 -
典型的本振/射频隔离 -
典型三阶段输入截止点 -
典型供电电流 -
最大工作频率 14GHz
最小工作供电电压 -
最大转换损耗 -
最大工作供电电压 -
典型噪声指数 8dB
射频类型 VSAT
辅助属性 Up/Down Converter
混频器数量 1
最小工作频率 6GHz,14GHz
零件状态 在售
包装方式 托盘

HMC553AG-SX厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC553AG-SX数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC553AG-SX HMC553AG-SX数据手册

HMC553AG-SX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 997.5546
40+ ¥ 969.053
60+ ¥ 940.5515
库存: 20
起订量: 20 增量: 2
交货地:
最小起订量为:20
合计: ¥ 19951.09
