HMC292LC3BTR

产品分类: RF混频器
厂牌: ANALOG DEVICES
产品描述: 9.5dB 40dB 21dBm General Purpose 1 16GHz,30GHz 30GHz 12.5dB Up/Down Converter QFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: 1127-1652-1-ND
供应商: Digi-Key
标准整包数: 1

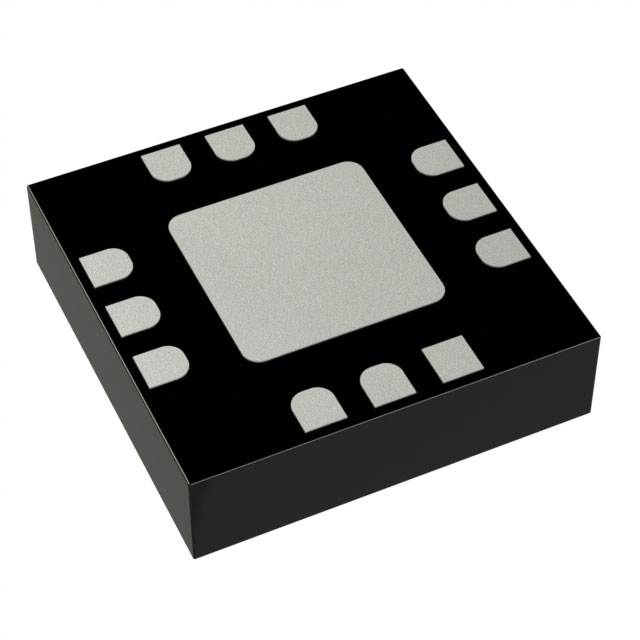

ANALOG DEVICES RF混频器 HMC292LC3BTR

HMC292LC3BTR概述


    产品简介


    HMC292LC3B GaAs MMIC Mixer
    HMC292LC3B是一款由Analog Devices公司生产的通用型双平衡混频器,频率范围为16至30 GHz。这款混频器采用了无源设计,无需外部组件或匹配电路,适用于多种应用场景,包括点对点无线电、点对多点无线电及甚小口径终端(VSAT)、测试设备和传感器、军事用途等。它可以在表面贴装技术(SMT)工艺中使用,提供了卓越的隔离度和转换损耗,同时具备出色的IP3和IP2性能。

    技术参数


    - 频率范围:
    - 射频(RF)和本振(LO): 16 - 30 GHz
    - 中频(IF): DC - 8 GHz
    - 性能参数:
    - 转换损耗:8 - 12.5 dB
    - 噪声系数(单边带):8 - 12.5 dB
    - 本振到射频隔离:34 - 40 dB
    - 本振到中频隔离:24 - 34 dB
    - 射频到中频隔离:14 - 25 dB
    - 输入三阶交调截点(IP3): 15 - 21 dBm
    - 输入二阶交调截点(IP2): 48 - 50 dBm
    - 一dB增益压缩点(P1dB)输入: 8 - 14 dBm
    - 工作环境:
    - 渠道温度:150°C
    - 连续功率耗散(Ta = 85°C): 260 mW
    - 热阻(结到散热基板): 250 °C/W
    - 存储温度: -65°C 至 +150°C
    - 工作温度: -40°C 至 +85°C

    产品特点和优势


    HMC292LC3B的主要优势包括:
    - 高隔离度: 该混频器具有优异的隔离性能,可以有效抑制本振到射频、本振到中频以及射频到中频之间的干扰。
    - 宽频率范围: 频率范围从16 GHz到30 GHz,使得它非常适合高频通信系统。
    - 高可靠性: 采用GaAs MMIC技术,具备优良的电磁抗扰性,且能够在较宽的工作温度范围内稳定运行。
    - 简便安装: 无须外部组件或匹配电路,简化了安装过程,减少了成本和复杂度。
    - 环保合规: RoHS合规,符合环境保护要求。

    应用案例和使用建议


    HMC292LC3B在多个应用领域均有广泛的应用,例如点对点和点对多点无线电系统,卫星通信设备(VSAT),以及军事和航空航天领域的传感器和测试设备。为了获得最佳性能,建议遵循以下使用建议:
    - 射频端口(RF Pin)和本振端口(LO Pin) 需要连接50欧姆的阻抗匹配网络。
    - 中频端口(IF Pin) 可以选择直接连接或者通过一个外部电容器进行直流阻断,确保正确的信号传输。
    - 安装和布线 应该采用良好的射频设计实践,如使用微带线并保持阻抗匹配,确保信号完整性。

    兼容性和支持


    HMC292LC3B与市面上主流的射频和微波系统兼容,适用于各种高频通信系统。厂商提供了全面的支持服务,包括电话支持(978-250-3343 或 apps@hittite.com)和在线订购平台(www.hittite.com)。此外,还提供评估板(Evaluation PCB),便于用户进行快速原型开发和测试。

    常见问题与解决方案


    - Q: 如何防止过热?
    A: 在高功率操作时,确保使用合适的散热器,并注意电源和环境温度限制。

    - Q: 如何实现正确的信号传输?
    A: 使用50欧姆的阻抗匹配网络,并确保所有射频端口和地之间的连接可靠。

    - Q: 如何处理静电放电(ESD)?
    A: 在处理器件时,遵循制造商的静电放电预防措施,并使用接地腕带和防静电垫。

    总结和推荐


    总体而言,HMC292LC3B GaAs MMIC Mixer是一款高性能、高可靠性的双平衡混频器,适用于多种高频通信应用。它的高隔离度、宽频率范围和易于安装的特点使其在市场上具有较强的竞争力。如果你需要一个能在恶劣环境下工作的高频混频器,HMC292LC3B是一个不错的选择。因此,我强烈推荐这一产品。

HMC292LC3BTR参数

参数
最大工作供电电压 -
典型功率增益 -
最小工作供电电压 -
最大转换损耗 12.5dB
射频类型 General Purpose
最小工作频率 16GHz,30GHz
辅助属性 Up/Down Converter
最大工作频率 30GHz
典型三阶段输入截止点 21dBm
混频器数量 1
典型噪声指数 9.5dB
典型供电电流 -
典型的本振/射频隔离 40dB
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC292LC3BTR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC292LC3BTR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF混频器 ANALOG DEVICES HMC292LC3BTR HMC292LC3BTR数据手册
