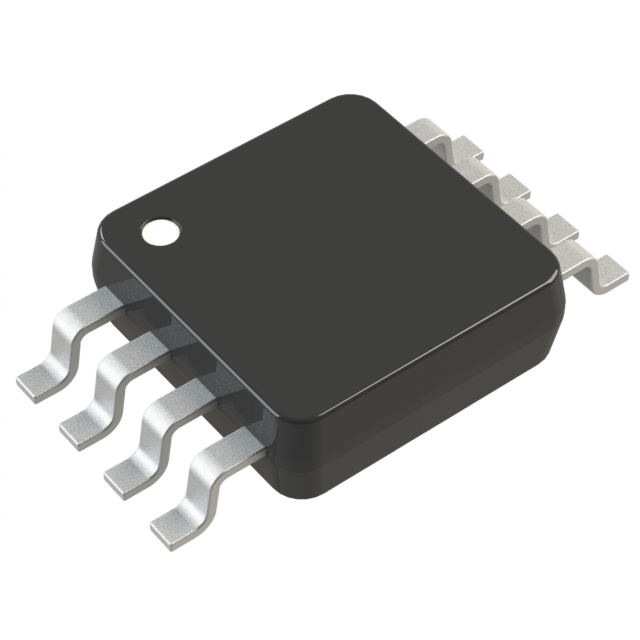

HMC536MS8GE

产品分类: 天线
厂牌: ANALOG DEVICES
产品描述: Analog Devices 6GHz 射频开关电路, 1dB介入损耗, 23dB隔离, GaAs MMIC技术, 8引脚 MS8G封装
供应商型号: 4030580
供应商: element14
标准整包数: 1
ANALOG DEVICES 天线 HMC536MS8GE

HMC536MS8GE概述


    产品简介


    HMC536MS8G / HMC536MS8GE 是一款由 Anadigics 制造的高性能 GaAs MMIC 正向控制式 T/R 开关,频率范围从直流到 6 GHz。这款开关专为无线通信基础设施、CATV/CMTS 系统、测试仪器等领域设计。其核心功能是提供一个高效的信号切换路径,在保证低插入损耗的同时,还具有出色的隔离度和线性度,使其成为射频通信系统中不可或缺的关键部件。

    技术参数


    - 插入损耗:在 0.5 至 6 GHz 频段内,最大插入损耗为 0.7 dB(0.5 GHz)至 1.0 dB(6 GHz)。
    - 隔离度:在 0.5 至 6 GHz 频段内,隔离度最小可达 27 dB(0.5 - 4.0 GHz)。
    - 返回损耗:在 0.5 至 6 GHz 频段内,返回损耗最小可达 12 dB(4.0 - 6.0 GHz)。
    - 输入功率压缩点(0.1 dB):+29 dBm(3V 控制电压)至 +34 dBm(5V 控制电压)。
    - 三阶交调截点:在 0.5 - 1.0 GHz 频段内为 56 dBm(3V 控制电压),在 3.0 - 6.0 GHz 频段内为 48 dBm(3V 控制电压)。
    - 切换速度:上升时间(10/90% RF)和下降时间(10/90% RF)均小于 15 ns 和 30 ns。
    - 封装:MS8G 表面贴装封装,尺寸为 14.8 mm²。

    产品特点和优势


    1. 高速切换:具备非常快的切换速度,适合高速数据传输和处理需求。
    2. 高线性度:提供较高的线性度和较低的插入损耗,适用于要求高的射频通信系统。
    3. 优异的隔离度:具有出色的隔离度,可以在多端口系统中减少信号干扰。
    4. 宽温度范围:工作温度范围宽广,从 -40°C 到 +85°C,适应各种恶劣环境。
    5. 正向控制:可通过 +3V 或 +5V 的正向控制电压进行控制,简化系统设计。

    应用案例和使用建议


    典型应用场景:
    - 蜂窝/PCS/3G 基站:适用于需要高速切换和高线性度的基站系统。
    - ISM/MMDS/WiMAX:适合于多频段的无线通信系统。
    - CATV/CMTS:用于宽带电视和数据传输系统的信号切换。
    - 测试仪器:可用于各种射频测试仪器的信号切换模块。
    使用建议:
    - 在应用时,需要确保各引脚的正确连接,特别是 RF 引脚和地引脚必须可靠接地。
    - 使用适当的阻抗匹配和滤波措施以确保最佳性能。
    - 选择合适的电源电压以确保最佳的开关特性和稳定性。

    兼容性和支持


    HMC536MS8G / HMC536MS8GE 与其他微波组件高度兼容,可用于构建多种类型的射频电路。Analog Devices 提供详尽的技术支持,包括详细的参考设计、应用指南和仿真工具,帮助用户快速上手并实现最优性能。

    常见问题与解决方案


    问题 1:插入损耗异常增大。
    解决方案:检查引脚连接是否正确,特别是在高频下是否实现了适当的阻抗匹配。
    问题 2:隔离度不足。
    解决方案:检查电源电压是否稳定,同时确保所有接地引脚可靠连接。
    问题 3:三阶交调截点偏低。
    解决方案:确保控制电压稳定,避免过大波动导致非线性度增加。

    总结和推荐


    HMC536MS8G / HMC536MS8GE 是一款高性能的射频开关,其优越的插入损耗、隔离度、线性度和快速切换能力使其在多种高端应用中表现出色。对于那些对射频性能要求高的用户,强烈推荐使用此款开关,它无疑将显著提升系统的整体性能。

HMC536MS8GE参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 0MHz~6GHz
阻抗 50Ω
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MSG-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC536MS8GE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC536MS8GE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 天线 ANALOG DEVICES HMC536MS8GE HMC536MS8GE数据手册

HMC536MS8GE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 72.891
10+ ¥ 64.8704
25+ ¥ 60.4125
100+ ¥ 50.364
250+ ¥ 48.096
500+ ¥ 43.848
库存: 154
起订量: 43 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1510.31
