LTC4372HDD#PBF

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: OR Controller N-Channel Single Automotive 8-Pin DFN EP Tube
供应商型号: 4025582
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其他稳压器 LTC4372HDD#PBF

LTC4372HDD#PBF概述

    LTC4372/LTC4373 正高压理想二极管控制器

    产品简介


    LTC4372/LTC4373 是正高压理想二极管控制器,设计用于驱动外部N通道MOSFET来替代肖特基二极管。这些控制器确保了即使在轻负载条件下,电流也能从前一条路径传输到另一条路径。通过控制MOSFET两端的正向电压降,实现了高效的电源管理和保护功能。
    主要应用领域:
    - 红外减少功率消耗的应用
    - 间歇负载或始终在线备份电源系统
    - 汽车电池保护
    - 冗余电源供应
    - 便携式仪器仪表
    - 太阳能供电系统
    - 能源采集应用
    - 保持供电

    技术参数


    电气特性:
    - 输入电源电压范围:2.5V至80V
    - 输入电源欠压锁定(UVLO)阈值:1.9V至2.45V
    - 输入电源UVLO迟滞:80mV
    - 输出电流:-0.5A至5A
    - 反向电流限制:10μA至30μA
    - 电源电流:5μA至20μA
    - 关机电流:0.5μA至10μA
    - 工作温度范围:C级(0°C至70°C)、I级(-40°C至85°C)、H级(-40°C至125°C)
    绝对最大额定值:
    - 输入、源电压:-28V至100V
    - 输出电压:-2V至100V
    - 源电压:-100V至100V
    - 门极与源极电压:-0.3V至10V
    - 钳位电压:-0.3V至100V

    产品特点和优势


    LTC4372/LTC4373 以其低静态功耗(仅5μA)而著称,使其非常适合于间歇负载或始终在线的备用电源应用。它们能够在从轻载到重载的范围内实现高效率。快速反向电流关闭能力(小于1.5μs)有效避免了电源反转时产生的损坏。此外,控制器能够驱动背对背的MOSFET以控制启动浪涌电流并实现负载切换。这些特点使得LTC4372/LTC4373在电池供电设备和车载电源系统中具备显著的竞争优势。

    应用案例和使用建议


    在典型的汽车电池保护应用中,LTC4372/LTC4373 控制器可以有效地保护电源输入不受电池反转的影响。当检测到负电压时,控制器会迅速断开MOSFET以隔离负载。为了提高系统的可靠性和稳定性,建议使用适当的电容器进行滤波,特别是在电源输入不稳定的情况下。
    在便携式设备中,控制器可以帮助实现更小的占板面积和更高的效率。对于太阳能或能源采集系统,控制器的低功耗特性可以进一步延长电池寿命。对于需要冗余电源供应的应用,LTC4372/LTC4373可以在主电源故障时快速切换到备用电源,保证设备的连续运行。

    兼容性和支持


    LTC4372/LTC4373 采用8引脚MSOP和3mm×3mm DFN封装,具有广泛的温度适应范围(0°C至125°C)。此外,控制器还提供了2μA拉高输出(2UPU),可方便地与微控制器连接,以实现开关控制功能。制造商提供全面的技术文档和支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 在什么情况下LTC4372/LTC4373的总电源电流会增加?
    A: 当输入电压超过规定范围或外部负载增大时,控制器的总电源电流会相应增加。此时建议检查输入电压范围和负载情况,必要时增加外部电容以稳定输出。

    - Q: 如何实现LTC4372/LTC4373的关机控制?
    A: 通过将SHDN引脚拉高至高于1.215V,可以实现控制器的关机。具体操作请参考技术手册中关于关机控制部分的详细说明。

    总结和推荐


    LTC4372/LTC4373 是一款高性能的理想二极管控制器,适用于多种应用场合,特别是对于需要高效电源管理和保护的系统。凭借其低静态功耗、快速反向电流关闭能力和广泛的工作温度范围,这些控制器成为电池供电设备和车载电源系统的理想选择。因此,强烈推荐使用LTC4372/LTC4373,以实现更高的系统可靠性和稳定性。

LTC4372HDD#PBF参数

参数
拓扑 -

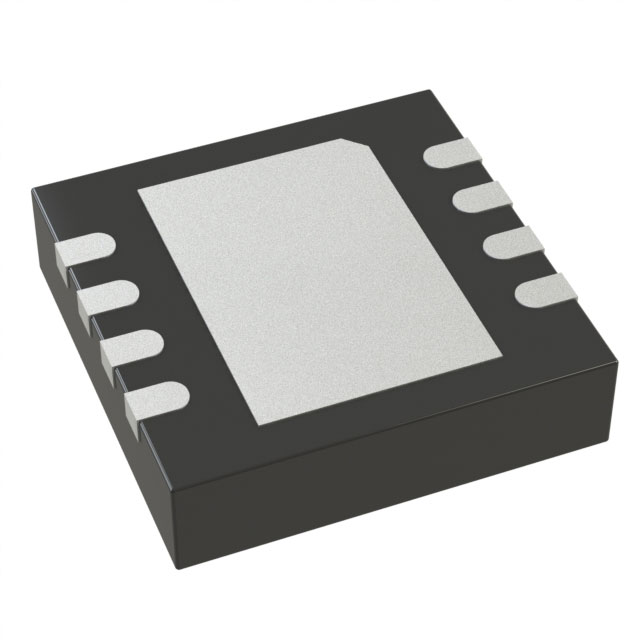

通用封装 WFDFN-8(EP)
应用等级 汽车级
包装方式 管装

LTC4372HDD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC4372HDD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他稳压器 ANALOG DEVICES LTC4372HDD#PBF LTC4372HDD#PBF数据手册

LTC4372HDD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.9972
10+ ¥ 59.5591
25+ ¥ 52.1427
121+ ¥ 42.8279
363+ ¥ 41.3092
605+ ¥ 40.5372
1089+ ¥ 39.7778
库存: 69
起订量: 21 增量: 1
交货地:
最小起订量为:10
合计: ¥ 595.59
直接购买
加入购物车
