LT3507AHFE#TRPBF

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: Step-Down (Buck) (3),Linear (LDO) (1) TSSOP-38 贴片安装,黏合安装
供应商型号: Q-LT3507AHFE#TRPBF
供应商: 期货订购
标准整包数: 2000

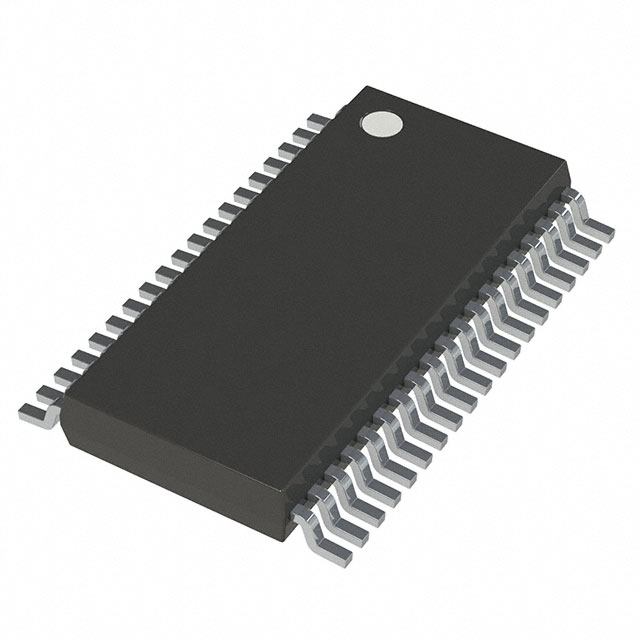

ANALOG DEVICES 其他稳压器 LT3507AHFE#TRPBF

LT3507AHFE#TRPBF概述


    产品简介


    产品类型: LT3507A 是一款三通道单片降压调节器,配备低dropout(低压差)线性稳压器。
    主要功能:
    - 三路独立的开关式降压调节器,能够分别提供高达2.7A和两路1.8A的输出电流。
    - 具有内部电源开关。
    - 集成软启动电路,以实现独立的运行控制和电源排序。
    - 拥有过电压锁存(OVL)、欠电压锁存(UVL)和热关断保护功能。
    - 可通过外部电容进行编程,设置过电压和欠电压锁存点。
    应用领域:
    - 汽车行业
    - 工业电源系统
    - 分布式电源管理
    - 数字信号处理器(DSP)供电

    技术参数


    - 输入电压范围: 4V 至 36V
    - 输出电流:
    - 一路2.7A输出
    - 两路1.8A输出
    - 工作频率: 可调范围为250kHz至2.5MHz,支持同步工作
    - 软启动和跟踪功能: 用于独立的软启动和电源排序。
    - 保护功能: 包括过电压保护、欠电压保护和热关断。
    - 封装形式: 38引脚 TSSOP 和 5mm×7mm QFN 封装。

    产品特点和优势


    - 高效性: 通过高频操作减少所需电感和电容尺寸,提高系统效率。
    - 可靠性高: 内置多种保护机制,确保长期稳定运行。
    - 灵活性强: 用户可通过外部电阻灵活设定工作频率,并可编程设定过电压和欠电压阈值。
    - 简化设计: 内置软启动和电源排序电路,便于用户集成到现有系统中。
    - 紧凑设计: 采用小型封装,适合空间受限的应用场合。

    应用案例和使用建议


    典型应用案例:
    在工业电源系统中,LT3507A 可用于为多个子系统提供稳定电源。例如,在汽车电子产品中,LT3507A可以同时为不同模块供电,如导航系统、音响系统和传感器系统。
    使用建议:
    - 确保输入电压稳定在推荐范围内,避免过压或欠压造成损坏。
    - 使用合适容量的陶瓷电容器以保持低输出纹波,提高电源稳定性。
    - 考虑负载变化时,可以通过外部电阻调整软启动时间,以便平稳启动各个通道。

    兼容性和支持


    - 兼容性: LT3507A 的引脚配置使其易于与其他微控制器和数字信号处理器(DSP)兼容。
    - 技术支持: 提供详尽的技术文档和测试数据,支持工程师快速上手和调试。此外,厂商还提供在线技术支持和咨询服务。

    常见问题与解决方案


    1. 问题: 开启后没有输出电压。
    - 解决方案: 检查VIN1、VIN2、VIN3和VBIAS电压是否正常,确保所有RUN引脚已正确驱动到高电平。
    2. 问题: 输出电压不稳。
    - 解决方案: 确认使用的小型陶瓷电容器和电感是否符合要求,适当增加输入和输出滤波电容容量。
    3. 问题: 设备在高负载下运行不稳定。
    - 解决方案: 检查是否有足够的散热措施,确认VIN1电压稳定,调整外部补偿网络以适应更高的负载需求。

    总结和推荐


    综述: LT3507A 在工业和汽车应用中的表现十分优异,能够满足大多数电源管理需求。它不仅具备高效、可靠的特点,而且体积小巧,方便集成。其提供的各种保护机制进一步提高了系统的稳健性。
    推荐使用: 对于需要三路输出且对体积有严格要求的应用场景,特别是汽车和工业领域,LT3507A是一个极佳的选择。其优良的性价比和强大的功能集使其成为市场上极具竞争力的产品。

LT3507AHFE#TRPBF参数

参数
拓扑 Step-Down (Buck) (3),Linear (LDO) (1)
9.8mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-38
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 散装,卷带包装

LT3507AHFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3507AHFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他稳压器 ANALOG DEVICES LT3507AHFE#TRPBF LT3507AHFE#TRPBF数据手册

LT3507AHFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
