LT3095MPUDD#PBF

产品分类: 其他稳压器
厂牌: ANALOG DEVICES
产品描述: Step-Up (Boost) (1),Linear (LDO) (1) QFN-24 贴片安装
供应商型号: CY-LT3095MPUDD#PBF
供应商:
标准整包数: 1
ANALOG DEVICES 其他稳压器 LT3095MPUDD#PBF

LT3095MPUDD#PBF概述

    LT3095 双通道低噪声偏置发生器技术手册解析

    产品简介


    LT3095 是一款由 Linear Technology 生产的双通道低噪声偏置发生器。它能够在3V至20V的输入电压范围内产生两个低噪声偏置电源。每个通道包含一个固定的频率峰值电流模式升压开关调节器和一个低噪声单电阻可编程的50mA线性调节器。LT3095 适用于需要高电源纹波抑制(PSRR)和低噪声的应用场景,广泛应用于数据转换、工业电源、RF仪器等领域。

    技术参数


    - 输入电压范围: 3V 至 20V
    - 输出电压范围: 线性调节器: 1V 至 20V
    - 开关频率: 450kHz 至 2MHz
    - 功率开关: 950mA
    - 内部频率补偿
    - 线性调节器特性:
    - 噪声: 4µVRMS (10Hz 至 100kHz)
    - 高频PSRR: 72dB (1MHz时)
    - 最大输出电流限制: 70mA

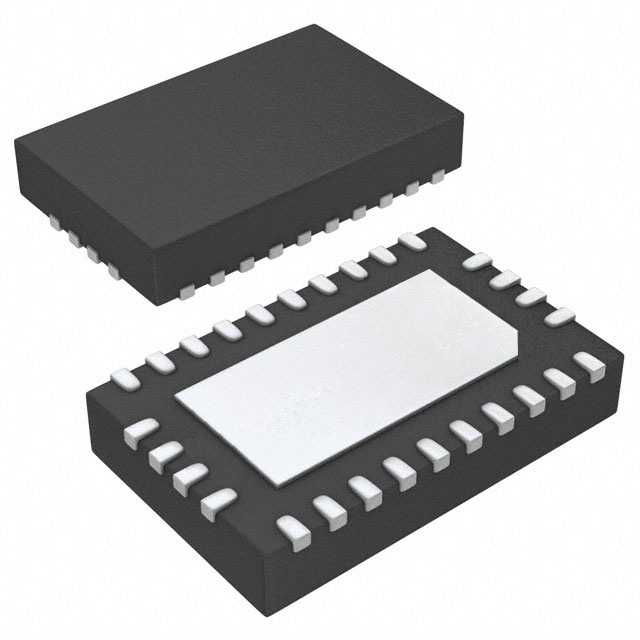

    - 封装: 3mm x 5mm 24引脚QFN封装

    产品特点和优势


    - 独立的低噪声偏置电源: 产生两个独立且低噪声的偏置电源。
    - 宽输入电压范围: 支持从3V到20V的宽输入电压。
    - 可调开关频率: 通过外部电阻可以调节的开关频率。
    - 集成肖特基二极管: 内置肖特基二极管简化系统设计。
    - 热增强封装: 热增强的封装提高了散热性能。

    应用案例和使用建议


    - USB供电的应用: 由于其低噪声特性,LT3095特别适合用于噪声敏感的USB供电应用。
    - 工业电源: 在数据转换、工业电源和RF仪器等应用中表现出色。

    使用建议:
    - 使用低ESR的陶瓷电容以防止振荡。
    - 大负载瞬态应用需要较大的输出电容来限制峰值电压瞬变。
    - 通过调整电阻来实现所需的开关频率。

    兼容性和支持


    - 兼容性: LT3095 支持与外部时钟同步,具有较高的灵活性。
    - 技术支持: Linear Technology 提供详尽的技术文档和支持服务,确保用户能够顺利部署该芯片。

    常见问题与解决方案


    - 问题: 开关频率不稳定
    - 解决方案: 确保连接到RT引脚的电阻值正确,重新检查电路连接。
    - 问题: 输出电压偏差较大
    - 解决方案: 检查SET引脚的连接电容值,确保与所需输出电压相匹配。
    - 问题: 纹波过大
    - 解决方案: 确保使用适当的输出电容,并遵循推荐的连接方法。

    总结和推荐


    LT3095 以其出色的低噪声性能、灵活的输入电压范围和高可靠性,成为许多高精度电源应用的理想选择。尽管其初始成本可能略高,但其稳定性和高效率使其在长期运行中表现优异,适合需要高精度、低噪声电源的应用场合。强烈推荐使用此产品,尤其是对于对电源质量有严格要求的应用项目。
    结论
    总的来说,LT3095是一款功能强大、性能稳定的双通道低噪声偏置发生器,非常适合于高精度、低噪声的电源应用。其易于配置的特点和广泛的温度适应能力使得其成为多种工业应用的理想选择。

LT3095MPUDD#PBF参数

参数
拓扑 Step-Up (Boost) (1),Linear (LDO) (1)
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 散装

LT3095MPUDD#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3095MPUDD#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其他稳压器 ANALOG DEVICES LT3095MPUDD#PBF LT3095MPUDD#PBF数据手册

LT3095MPUDD#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
