HMC869LC5TR

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 12GHz,16GHz 16GHz 8.5GHz~19.5GHz QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: SEU-HMC869LC5TR
供应商: 海外现货
标准整包数: 1

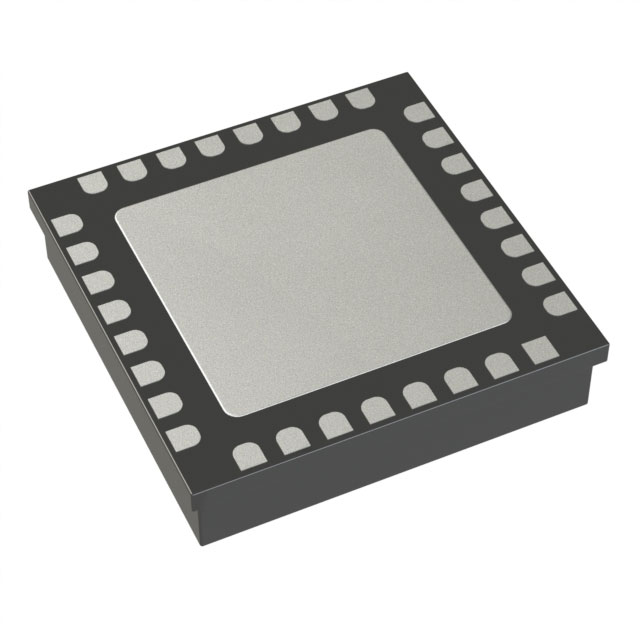

ANALOG DEVICES RF调制器和解调器 HMC869LC5TR

HMC869LC5TR概述

    HMC869LC5 GaAs MMIC I/Q Downconverter

    产品简介


    HMC869LC5是一款由Hittite Microwave Corporation开发的GaAs(砷化镓)混合微波集成电路(MMIC)I/Q下变频器,专为高频应用设计。该器件的工作频率范围为12至16 GHz,适用于点对点通信、军事雷达、电子战(EW)、电子情报(ELINT)和卫星通信等领域。它通过内置低噪声放大器(LNA)和图像抑制混频器,在输入信号处理上表现出色。

    技术参数


    以下是HMC869LC5的主要技术规格和性能参数:
    - 频率范围:RF(射频)12 - 16 GHz,LO(本振)8.5 - 19.5 GHz,IF(中频)直流至3.5 GHz
    - 转换增益:典型值为14 dB
    - 噪声系数:2.8 dB
    - 图像抑制:32 dB
    - LO到RF隔离度:30 - 45 dB
    - LO到IF隔离度:20 - 32 dB
    - 输入IP3:-1 dBm
    - 电源电流:ID1+ID2为60 - 88 mA,ID3为100 - 120 mA
    - 封装尺寸:32引脚,5x5mm,陶瓷封装

    产品特点和优势


    HMC869LC5具备以下显著特点和优势:
    - 小型化:相比传统的杂散抑制混频器,该器件体积更小,采用表面贴装技术(SMT),便于组装。
    - 高图像抑制:通过内部的图像抑制混频器,该器件能有效消除图像频率上的热噪声。
    - 宽频率范围:能够在广泛的频率范围内保持出色的性能,特别是在12至16 GHz之间。
    - 易于集成:该器件不需要额外的滤波器,简化了电路设计。

    应用案例和使用建议


    HMC869LC5广泛应用于各类高频通信系统中,例如:
    - 点对点和点对多点无线电通信:利用其优秀的图像抑制能力,能够有效减少干扰信号的影响。
    - 军事雷达和电子战:其高频率范围和低噪声系数使其适用于各种军用雷达系统。
    - 卫星通信:适用于卫星地面站的接收端,确保稳定的信号转换和处理。
    使用建议:
    1. 外部90°相位差电路:为了正确选择所需的边带,需要连接一个外部90°相位差电路。
    2. 接地要求:确保所有接地引脚和接地垫都连接到RF/直流接地层。

    兼容性和支持


    - 兼容性:HMC869LC5可以与其他适当的微波组件配合使用,如匹配的天线、功率放大器等。
    - 支持:Hittite Microwave Corporation提供了详尽的技术支持,包括应用程序支持电话和电子邮件服务。

    常见问题与解决方案


    - Q: 如何正确连接接地引脚?
    A: 所有的接地引脚和接地垫必须直接连接到RF/直流接地层。

    - Q: 设备如何处理直流信号?
    A: 对于需要操作到直流的应用,应确保IF1引脚不沉没/源出超过3 mA的电流,否则可能导致非正常工作甚至损坏。

    总结和推荐


    HMC869LC5作为一款高性能的I/Q下变频器,凭借其紧凑的设计、优秀的性能和广泛的适用性,在高频通信系统中展现出卓越的表现。特别是对于需要高精度信号处理的应用场合,它无疑是一个理想的选择。强烈推荐在上述应用场景中考虑使用该产品。

HMC869LC5TR参数

参数
典型输出1dB压缩功率 -
最小工作供电电压 -
最大工作供电电压 -
典型工作供电电压 -
最大供电电流 -
本底噪声 -
测试频率 -
调制方式 -
最大工作频率 16GHz
典型输出功率 -
最小工作频率 12GHz,16GHz
LO频率 8.5GHz~19.5GHz
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HMC869LC5TR厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC869LC5TR数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES HMC869LC5TR HMC869LC5TR数据手册

HMC869LC5TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 2800
起订量: 10 增量: 1
