OP37GSZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 运算放大器, 单通道, SOIC封装, 双电源, 表面贴装, 8引脚
供应商型号: OP37GSZ
供应商: 国内现货
标准整包数: 1

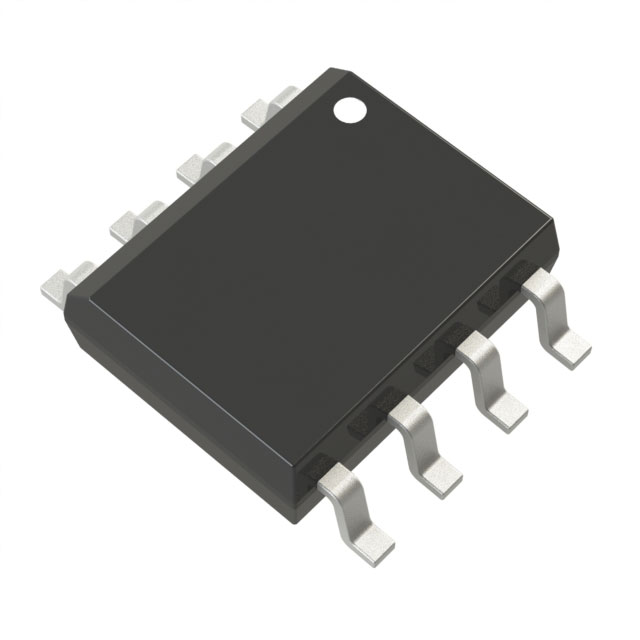

ANALOG DEVICES 运算放大器 OP37GSZ

OP37GSZ概述


    产品简介


    OP37运算放大器是一款低噪声、高精度、高速运算放大器,专为增益大于5的应用而设计。其具有低输入偏移电压(仅10μV)、低漂移(仅0.2μV/℃)和高增益带宽积(63MHz),非常适合用于精密仪器仪表、专业音频和数据采集系统等领域。

    技术参数


    - 供电电压: ±22V
    - 绝对最大输入电压: ±0.7V(超过需限流)
    - 输出短路持续时间: 不限制
    - 功耗: 90mW至170mW(具体取决于型号)
    - 增益带宽积: 63MHz(@ 1kHz)
    - 电压噪声密度: 3.5 nV/√Hz(@ 10Hz)
    - 电流噪声密度: 1.7 pA/√Hz(@ 10Hz)
    - 输入偏置电流: ±10nA(最大值)
    - 输入失调电压: 10μV(最大值)
    - 共模抑制比 (CMRR): 126dB(@ 11V)
    - 电源抑制比 (PSRR): 20 mV/V(@ ±18V)

    产品特点和优势


    OP37系列运算放大器具备以下优势:
    - 高精度和稳定性: 具有低输入偏移电压和低漂移特性。
    - 高速度和高带宽: 最大增益带宽积为63MHz,确保快速响应。
    - 低噪声: 非常低的电压噪声(3.5 nV/√Hz)和电流噪声(1.7 pA/√Hz)使它适合处理微弱信号。
    - 优良的温度性能: 漂移非常小,典型为0.2μV/℃。
    - 广泛的适用范围: 广泛应用于音频、精密仪器仪表和数据采集系统。

    应用案例和使用建议


    OP37可以用于各种高性能电路中,如麦克风前置放大器、数据采集系统的高速信号调理、RIAA均衡器等。使用时应注意:
    - 匹配负载电阻: 确保负载电阻的阻值在制造商推荐范围内,以避免信号失真。
    - 注意热管理: 特别是在高功率运行条件下,适当增加散热措施。

    兼容性和支持


    OP37运算放大器可直接替换725和OP-07运算放大器,适用于增益大于5的应用。同时,提供不同封装形式:环氧迷你DIP、SO封装等。供应商提供详尽的技术支持和维护服务,确保用户能充分利用产品特性。

    常见问题与解决方案


    1. 问:电压噪声较高怎么办?
    - 答: 调整输入电阻或使用低噪声滤波器来减少噪声干扰。

    2. 问:输出摆幅不足怎么办?
    - 答: 确认负载阻抗符合规范,必要时调整电源电压。

    总结和推荐


    OP37运算放大器凭借其低噪声、高精度和高速度的特点,成为了精密仪器仪表和数据采集系统的理想选择。虽然价格略高于普通运算放大器,但其卓越的性能使其成为市场上不可或缺的产品。因此,强烈推荐对精度和速度要求较高的应用使用此产品。

OP37GSZ参数

参数
典型输入噪声电压密度 3.8nV/rtHz@ ±15V
放大器类型 General Purpose
-3db带宽 -
关闭 关闭
电流 - 输入偏置 15nA
最小工作供电电压 4V
最大工作供电电压 ±22V
Vos - 输入偏置电压 30μV
典型供电电流 -
通道数量 1
CMRR - 共模抑制比 -
典型增益带宽 63MHz
每个通道的输出电流 -
典型压摆率 17V/μs
电路数 1
输出类型 -
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OP37GSZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP37GSZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP37GSZ OP37GSZ数据手册

OP37GSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
