OP27AZ/883C

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 2.8V/μs 3.5nV/rtHz@ ±15V 8MHz 关闭 1 1 -4V ±22V 10μV 10nA General Purpose CERDIP-8 通孔安装
供应商型号: OP27AZ/883C
供应商: 国内现货
标准整包数: 10

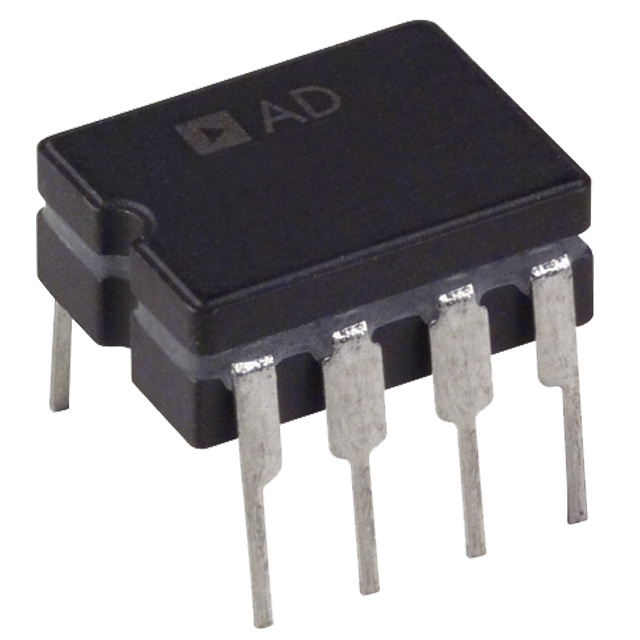

ANALOG DEVICES 运算放大器 OP27AZ/883C

OP27AZ/883C概述

    高性能低噪声精密运算放大器OP27

    产品简介


    OP27是一款低噪声、高精度运算放大器,由Analog Devices公司设计制造。该产品不仅具备超低的输入失调电压和漂移(VOS),还拥有极高的速度和噪声抑制能力。适用于需要高精度和低噪声信号处理的工业、科研、音频等领域。

    技术参数


    以下是OP27的主要技术规格:
    - 输入失调电压:最小10 μV,最大25 μV。
    - 长期失调电压稳定性:每月漂移为0.2 μV至1.0 μV。
    - 输入失调电流:最大为±40 nA。
    - 输入偏置电流:典型值±10 nA。
    - 输入噪声电压:0.1 Hz至10 Hz范围内的噪声为0.08 μV p-p。
    - 输入噪声电流密度:fO=10 Hz时为1.7 pA/√Hz。
    - 输入电阻:差分模式下为6 MΩ。
    - 共模抑制比:在VCM为±11 V时为126 dB。
    - 电源抑制比:VS=±4 V至±18 V时为10 µV/V。
    - 大信号电压增益:RL≥2 kΩ,VO=±10 V时为1500 V/mV。
    - 输出电压摆幅:RL≥600 Ω时为±11.5 V。
    - 压摆率:RL≥2 kΩ时为2.8 V/µs。
    - 增益带宽积:8 MHz。
    - 功耗:最大为170 mW。

    产品特点和优势


    OP27的优势在于其卓越的噪声抑制能力和高速度。它的输入失调电压低至10 μV,最大漂移仅为0.6 μV/°C,这使得它特别适合于需要高精度测量的应用场景。此外,其共模抑制比达到126 dB,能有效消除共模干扰。高增益带宽积和快速压摆率使其非常适合高速数据采集系统。

    应用案例和使用建议


    OP27广泛应用于精密仪器仪表、专业音频系统等场景。例如,在精密电压阈值检测和比较器电路中,OP27可以提供准确可靠的信号放大。在音频应用中,如麦克风前级放大器,它能够有效地抑制背景噪声。建议在使用过程中尽量减少供电电压波动,以确保最佳性能。

    兼容性和支持


    OP27有多种封装形式,包括TO-99、CERDIP、PDIP和SOIC,方便不同的应用场景选择。厂商提供了详尽的技术支持和文档,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:如何调整OP27的失调电压?
    - 解决办法:可以通过接入一个外部电阻RP进行调节。具体数值可以根据手册中的指南来确定。

    - 问题:长时间运行后,OP27的失调电压稳定性如何?
    - 解决办法:OP27具有优异的长期稳定性,每月漂移量仅为0.2 μV至1.0 μV,这确保了长期使用中的准确性。

    总结和推荐


    综上所述,OP27凭借其出色的低噪声、高精度和高速度性能,成为高性能信号处理和精密测量的理想选择。它在多种应用场景中表现出色,无论是工业自动化还是音频设备,都能提供稳定可靠的表现。因此,我强烈推荐OP27作为高性能低噪声精密运算放大器的选择。

OP27AZ/883C参数

参数
CMRR - 共模抑制比 -
典型供电电流 -
最大工作供电电压 ±22V
关闭 关闭
Vos - 输入偏置电压 10μV
典型增益带宽 8MHz
最小工作供电电压 -4V
典型输入噪声电压密度 3.5nV/rtHz@ ±15V
典型压摆率 2.8V/μs
每个通道的输出电流 -
输出类型 -
放大器类型 General Purpose
通道数量 1
电路数 1
电流 - 输入偏置 10nA
-3db带宽 -
10.29mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

OP27AZ/883C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP27AZ/883C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP27AZ/883C OP27AZ/883C数据手册

OP27AZ/883C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 339
100+ ¥ 327.7
500+ ¥ 322.05
1000+ ¥ 316.4
库存: 1000
起订量: 10 增量: 500
交货地:
最小起订量为:10
合计: ¥ 3390
