OP497GSZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 525μA(x2 Channels) 150mV/μs 17nV/rtHz@ ±15V 500KHz 关闭 25mA 4 4 2V ±20V 80μV 60pA General Purpose SOIC-16 贴片安装
供应商型号: 4021604
供应商: 海外现货
标准整包数: 1

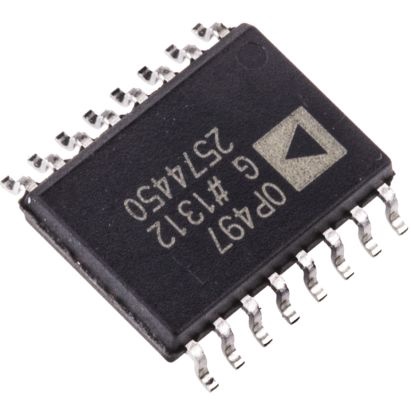

ANALOG DEVICES 运算放大器 OP497GSZ

OP497GSZ概述

    精密皮安输入电流四路运算放大器——OP497

    产品简介


    OP497是一款精密性能的四路运算放大器,采用16引脚SOIC封装。该芯片在低功耗、极低输入偏置电流以及高精度方面的卓越表现,使其广泛应用于多个领域,如应变片和桥接放大器、热电偶放大器、仪表放大器、光电流监视器以及长期积分器等。

    技术参数


    - 输入失调电压:最大75 μV
    - 输入失调电压漂移:最大1.0 μV/°C
    - 输入偏置电流:25°C时最大150 pA,-40°C至+85°C范围内最大300 pA
    - 开环增益:最小2000 V/mV
    - 每路供电电流:最大625 μA
    - 工作电源电压范围:±2 V至±20 V
    - 共模抑制比(CMR):最小114 dB
    - 输出摆幅:负载电阻为2 kΩ时,±13.7 V;负载电阻为10 kΩ时,±14 V
    - 电源抑制比(PSRR):114 dB至135 dB
    - 噪声性能:电压噪声密度为17 nV/√Hz(10 Hz),15 nV/√Hz(1 kHz)

    产品特点和优势


    OP497以其低输入偏置电流、高开环增益和出色的共模抑制比等特点著称。这些特性使其成为许多高精度应用的理想选择,包括电池供电系统、光电流监视器、长期积分器等。相较于其他同类产品,OP497具备更高的稳定性和更低的温度漂移,能够确保更长时间的可靠运行。

    应用案例和使用建议


    - 应变片和桥接放大器:适用于需要高灵敏度的应变测量场合。
    - 热电偶放大器:用于高稳定性温度测量。
    - 电池供电系统:由于其低功耗特性,适合在电池供电的设备中使用。
    使用建议:为了保持高精度,在设计电路时应注意电路板布局,尤其是保护输入引脚不受大差分电压的影响。采用保护环可以有效降低泄漏电流,提高整体电路的稳定性和可靠性。

    兼容性和支持


    OP497提供两种封装形式,分别是14引脚PDIP和16引脚SOIC。制造商提供详细的技术支持和售后服务,确保用户能够充分发挥OP497的功能并解决任何可能出现的问题。

    常见问题与解决方案


    - 问题:输入偏置电流随温度变化。
    解决方案:确保电路周围环境温度稳定,或者增加外部温度补偿电路。

    - 问题:输入偏置电流超出额定值。
    解决方案:检查输入端是否有过大的输入电压或电流,并适当调整外部电阻值。

    总结和推荐


    OP497是一款高性能的精密运算放大器,尤其适用于要求高精度和低功耗的应用。其出色的电气特性和广泛的适用范围使其成为电子工程师的理想选择。强烈推荐给需要高性能运算放大器的设计者。
    以上是对OP497精密皮安输入电流四路运算放大器的产品概述和技术指南,希望能够帮助您更好地了解这款产品,并在实际应用中发挥其最大效能。

OP497GSZ参数

参数
输出类型 -
最小工作供电电压 2V
通道数量 4
电流 - 输入偏置 60pA
每个通道的输出电流 25mA
最大工作供电电压 ±20V
-3db带宽 -
放大器类型 General Purpose
典型压摆率 150mV/μs
关闭 关闭
Vos - 输入偏置电压 80μV
典型输入噪声电压密度 17nV/rtHz@ ±15V
典型供电电流 525μA(x2 Channels)
电路数 4
CMRR - 共模抑制比 -
典型增益带宽 500KHz
10.5mm(Max)
7.6mm(Max)
2.65mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

OP497GSZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP497GSZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP497GSZ OP497GSZ数据手册

OP497GSZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 145.6073
10+ ¥ 101.7669
47+ ¥ 83.884
141+ ¥ 82.5045
282+ ¥ 81.6565
517+ ¥ 81.2262
库存: 18
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1017.66
