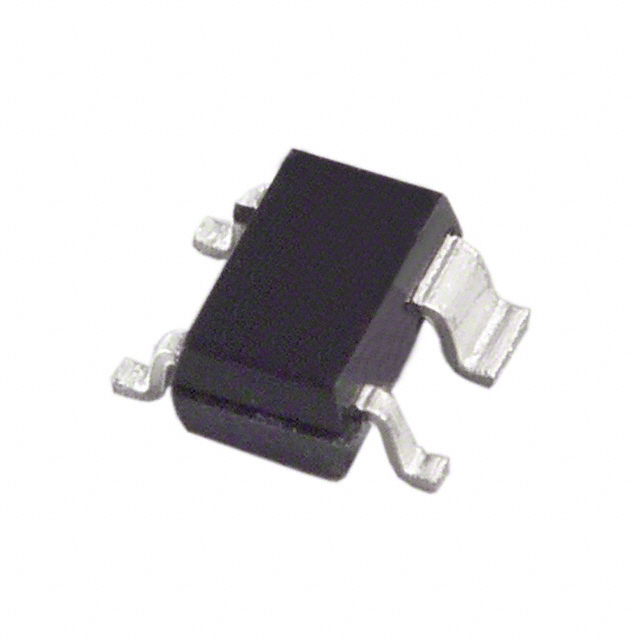

ADCMP350YKSZ-REEL7

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 15μA 30ns,45ns Open Drain 1 3V 5.5V 170μA@ 5.5V 通用 SC-70-4 贴片安装,黏合安装
供应商型号: 4022559
供应商: 海外现货
标准整包数: 1

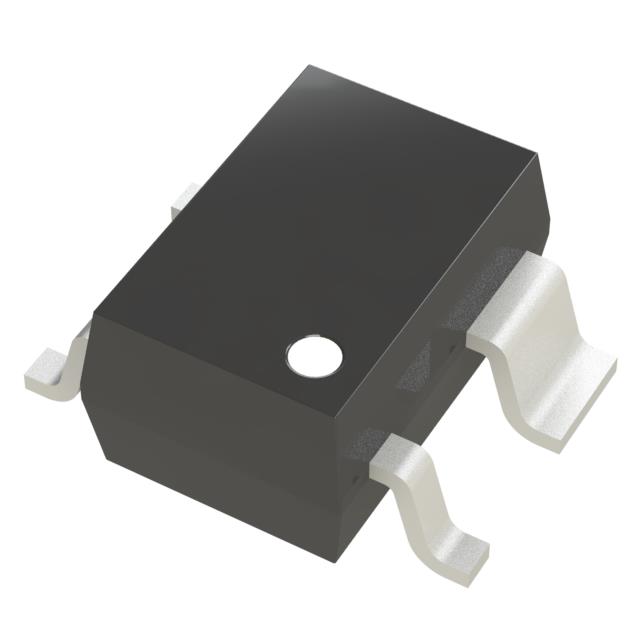

ANALOG DEVICES 比较器 ADCMP350YKSZ-REEL7

ADCMP350YKSZ-REEL7概述

    ADCMP350/ADCMP354/ADCMP356 技术手册

    1. 产品简介


    ADCMP350/ADCMP354/ADCMP356 是由Analog Devices公司生产的高性能比较器与参考电路,适合于多种通用应用场合。这些器件集成了0.6V的参考电压,提供不同类型的输出选项(开漏式和推挽式),并具有高输入和输出耐压能力(高达22V),适用于多种严苛的应用环境。它们广泛应用于电压检测、微处理器系统、计算机、电池监控、智能仪器以及便携设备等领域。

    2. 技术参数


    - 供电电压范围:2.25V至5.5V
    - 输入电压范围:0V至22V
    - 供应电流:10μA(典型值)
    - 阈值电压(TA = −40°C to +125°C):
    - 上升沿:0.579V至0.624V
    - 下降沿:0.564V至0.609V
    - 输入偏置电流:10nA(VIN = 0.6V时)
    - 滞回电压:15mV
    - 传播延迟:5μs
    - 封装类型:4引脚SC70

    3. 产品特点和优势


    - 高电压耐受性:VIN和开漏输出引脚上可承受高达22V的电压。
    - 低功耗:供应电流仅为10μA。
    - 宽工作温度范围:从-40°C到+125°C。
    - 小型封装:采用紧凑的SC70封装,适用于空间受限的设计。
    - 内置参考电压:集成0.6V的参考电压,简化设计。
    - 高精度:滞回电压仅为15mV,确保可靠的阈值检测。

    4. 应用案例和使用建议


    - 电压检测:利用ADCMP350/ADCMP354/ADCMP356作为电压检测器,监测系统中的关键电源电压。通过调整外部电阻分压器,可以设定不同的阈值电压,实现精确的电压检测。
    - 微处理器系统:在微处理器系统中,这些比较器可以用于过压/欠压保护,确保系统的稳定运行。
    - 电池监控:ADCMP350/ADCMP354/ADCMP356可以用作电池监控器,检测电池电压是否低于或高于预设值。
    - 智能仪器:在智能仪表中,这些比较器可用于监测各种信号的阈值,以实现自动控制功能。
    使用建议:
    - 在配置比较器时,考虑使用外部电阻来增加滞回电压,以避免噪声引起的输出振荡。
    - 确保电源电压稳定,因为供电电压对比较器的工作特性有显著影响。
    - 在设计电源滤波时,要注意减少输入噪声,以免影响比较器的性能。

    5. 兼容性和支持


    - 兼容性:ADCMP350/ADCMP354/ADCMP356与大多数微控制器和电源系统兼容,可以通过简单的电路连接实现集成。
    - 技术支持:Analog Devices提供了详尽的技术文档和客户支持,用户可以在官方网站上找到更多关于产品特性和应用指南的信息。

    6. 常见问题与解决方案


    - 问题1:如何添加滞回电压?
    解决方案:通过在比较器的非反相输入端和反馈电阻之间连接一个电阻网络,可以实现滞回电压的添加。具体公式已在手册中给出,根据需求调整电阻值即可。
    - 问题2:比较器出现输出振荡怎么办?
    解决方案:检查是否有噪声干扰,或者是否没有正确设置滞回电压。如果上述原因都不是,则检查输入信号是否过于缓慢移动。

    7. 总结和推荐


    ADCMP350/ADCMP354/ADCMP356 是一款集成了高电压耐受性、低功耗、高精度和宽温度范围的比较器。其出色的性能使其非常适合应用于电压检测、电池监控、智能仪器等场合。强烈推荐使用这些器件来构建高性能的电子系统,特别是对于需要高可靠性和稳定性的应用。通过合理的设计和优化,ADCMP350/ADCMP354/ADCMP356 将能提供卓越的性能表现。

ADCMP350YKSZ-REEL7参数

参数
响应时间 30ns,45ns
输出类型 Open Drain
每个通道的输出电流 -
通道数量 1
Vos - 输入偏置电压 -
最小工作供电电压 3V
最大工作供电电压 5.5V
典型供电电流 15μA
电流 - 输入偏置 170μA@ 5.5V
比较器类型 通用
2.2mm(Max)
1.35mm(Max)
1.1mm(Max)
通用封装 SC-70-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADCMP350YKSZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADCMP350YKSZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES ADCMP350YKSZ-REEL7 ADCMP350YKSZ-REEL7数据手册

ADCMP350YKSZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.8708
10+ ¥ 9.7578
25+ ¥ 8.5934
100+ ¥ 7.4291
250+ ¥ 6.9735
500+ ¥ 6.5052
3000+ ¥ 5.7458
6000+ ¥ 5.6446
库存: 298
起订量: 162 增量: 1
交货地:
最小起订量为:100
合计: ¥ 742.91
直接购买
加入购物车
