OP279GRU-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 3V/μs 5MHz 56dB 2 4mV 300nA TSSOP-8 贴片安装,黏合安装
供应商型号: TEL-OP279GRU-REEL
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 运算放大器 OP279GRU-REEL

OP279GRU-REEL概述


    产品简介


    产品类型: 铁轨到铁轨高输出电流运算放大器
    主要功能: 支持单电源操作,提供轨到轨输入和输出信号,具有高输出电流和宽广的带宽。特别适用于低电压应用中需要电流或电容负载驱动能力的场合。
    应用领域: 多媒体、电信、DAA变压器驱动、液晶显示器(LCD)驱动、低压伺服控制、调制解调器(Modems)、场效应管(FET)驱动等领域。

    技术参数


    - 电源电压范围: 4.5 V 至 12 V
    - 单电源: 5 V 至 12 V
    - 带宽: 5 MHz
    - 增益带宽积 (GBP): 5 MHz
    - 上升速率 (Slew Rate): 3 V/µs
    - 总谐波失真 (THD): 0.01%
    - 输出电流: ±60 mA(典型值)
    - 短路限流: ±40 mA(典型值)
    - 电源抑制比 (PSRR): 70 dB 至 88 dB
    - 输入失调电压 (VOS): ±5 mV(OP179),±4 mV(OP279)
    - 供电电流: <3.5 mA/放大器
    - 输出阻抗: 22 Ω
    - 工作温度范围: -40°C 至 +85°C

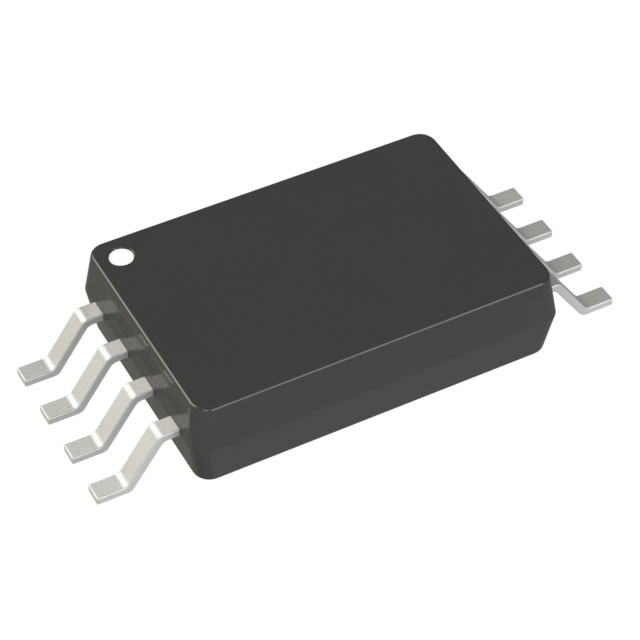

    - 封装形式: SOT-23-5(单OP179),SO-8(OP279),TSSOP(OP279)

    产品特点和优势


    1. 高输出电流: 能够输出和吸收最高达±60mA的电流,适合驱动大负载。
    2. 轨到轨输入和输出: 输入输出可以覆盖整个电源电压范围,确保了信号的完整性。
    3. 宽带宽: 带宽达到5MHz,适合音频信号处理。
    4. 出色的噪声性能: 噪声密度仅为22 nV/√Hz,使得OP179/OP279在低噪声环境下依然表现优秀。
    5. 良好的电源抑制能力: 电源抑制比高达70dB至88dB,可以在电源变化的情况下保持稳定的输出。
    6. 集成保护机制: 内置短路保护和输入过压保护,确保了设备的长期稳定运行。

    应用案例和使用建议


    OP179/OP279由于其高输出电流和宽带宽的特性,广泛应用于多媒体、电信、LCD驱动等领域。例如,在驱动耳机时,由于耳机往往需要较大的电流,而OP179/OP279能够提供足够的电流输出,使其成为耳机驱动的理想选择。对于音频应用,OP179/OP279的低噪声特性使它在处理音频信号时表现出色。为了充分利用这些特性,建议在设计系统时考虑适当的电源管理,以保证电源稳定,并合理安排负载,避免超出其输出能力。此外,在可能的输入过压情况下,添加外部限流电阻来防止电流过载。

    兼容性和支持


    OP179/OP279支持单电源操作,可直接用于5V至12V的电源环境中。其多种封装形式(SOT-23-5、SO-8、TSSOP)为不同应用场景提供了灵活的选择。官方提供的技术支持和文档,可以帮助用户更好地理解和应用这些产品。

    常见问题与解决方案


    1. 输入过压保护: 当输入电压超过供电电压0.6V时,内部PN结导通,可能导致故障电流增大。建议增加外部限流电阻以限制输入电流。
    2. 输出短路保护: 设备内部已经内置了短路保护,但在极端情况下,仍需关注输出电流,以免损坏设备。
    3. 电源波动影响: 为确保稳定的输出,建议采用稳压电源,并尽量减少电源线路上的电感和电容的影响。

    总结和推荐


    总结: OP179/OP279是一款专为低电压应用设计的高输出电流、高带宽运算放大器。它不仅具备优秀的电气特性,还拥有可靠的输入和输出保护机制,使其在各种应用场景中表现出色。无论是驱动耳机、LCD还是其他负载,OP179/OP279都能提供出色的支持。
    推荐: 强烈推荐使用OP179/OP279运算放大器。其优越的性能、广泛的应用领域以及良好的电源管理和保护机制,使其在众多同类产品中脱颖而出。

OP279GRU-REEL参数

参数
通道数量 2
Vos - 输入偏置电压 4mV
CMRR - 共模抑制比 56dB
-3db带宽 -
典型输入噪声电压密度 -
典型增益带宽 5MHz
电路数 -
典型供电电流 -
电流 - 输入偏置 300nA
关闭 -
放大器类型 -
典型压摆率 3V/μs
最小工作供电电压 -
输出类型 -
每个通道的输出电流 -
最大工作供电电压 -
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
包装方式 散装
