首页  >  产品百科  >  OP37GSZ-REEL7

OP37GSZ-REEL7

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 17V/μs 3.8nV/rtHz@ ±15V 63MHz 120dB 关闭 Rail to Rail 1 1 8V ±22V 30μV 15nA General Purpose SOIC-8 贴片安装,黏合安装
供应商型号: 26M-OP37GSZ-REEL7
供应商: 云汉优选
标准整包数: 1

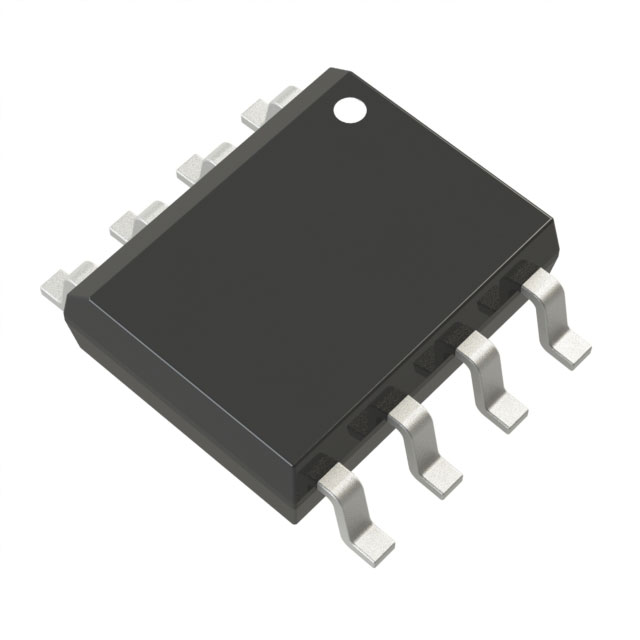

ANALOG DEVICES 运算放大器 OP37GSZ-REEL7

OP37GSZ-REEL7概述

    OP37 高精度运算放大器技术手册

    1. 产品简介


    OP37 是由Analog Devices公司生产的高性能低噪声运算放大器,广泛应用于高精度测量和信号处理领域。它提供了低输入偏置电流(10nA)、极低漂移(0.2μV/°C)以及高增益(1.8百万),非常适合于要求精确和快速响应的应用场合。此外,其设计针对增益大于5的电路进行了优化,支持更宽的带宽(63MHz)和更高的摆率(17V/μs)。
    主要功能:
    - 高精度:低输入失调电压(10μV)及低漂移(0.2μV/°C)。
    - 高速:63MHz增益带宽,17V/μs摆率。
    - 低噪声:输入噪声密度仅为3.5nV/√Hz(1kHz时)。

    应用领域:
    - 专业音频预放大器。
    - 数据采集系统中的高速信号调理。
    - 微音器、磁头及RIAA等精密仪表放大器。
    - 医疗设备与科学仪器。

    2. 技术参数


    以下为关键的技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入失调电压 | VOS | 10 | 25 | 100 | μV |
    | 噪声电压(10Hz频段) | en p-p | 0.08 | 0.18 | 0.25 | mV p-p |
    | 输入偏置电流 | IB | ±10 | ±40 | ±80 | nA |
    | 工作温度范围(工业级) -55°C至+125°C |
    | 功耗 | Pd | 90 | 140 | 170 | mW |

    3. 产品特点和优势


    独特功能:
    - 超低噪声:80nV p-p(0.1Hz至10Hz),特别适合对信号完整性要求极高的场景。
    - 卓越的温度稳定性:长期漂移仅0.2μV/月,确保长时间运行下的准确性。
    - 高增益带宽积:达到63MHz,满足高频信号处理需求。
    市场竞争力:
    - 替代老款型号如725、OP-07等,在增益超过5的情况下表现更佳。
    - 采用芯片上的Zener-zap调节技术,保证生产的一致性和可靠性。

    4. 应用案例和使用建议


    典型应用案例:
    - 在音频处理中,利用其优秀的CMRR(126dB)和PSRR特性,构建高质量音频前级放大器。
    - 数据采集系统中作为高速信号调理组件,配合ADC实现精准的数据转换。
    使用建议:
    - 选择适当的补偿电容以优化频率响应。
    - 考虑电源管理策略,避免过热引发性能下降。

    5. 兼容性和支持


    兼容性:
    - 支持直接替换725、OP-07系列,无需额外修改电路设计。
    - 可用于标准DIP封装以及小型化SO封装,便于不同设计需求的选择。
    支持服务:
    - 提供详尽的技术文档和技术支持团队在线解答疑问。
    - 定制化封装服务以适应特殊应用环境。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不达标 | 检查负载电阻和供电电压设置是否正确。 |
    | 温度漂移明显 | 确保良好散热并确认符合指定工作温度。 |

    7. 总结和推荐


    综合评估:
    - 优点: 高精度、高稳定性、低噪声,适用于多种高端应用场景。
    - 适用场景: 数据采集、医疗设备、精密仪器等领域。
    推荐结论:
    鉴于其出色的性能指标和广泛的适用性,强烈推荐将OP37用于需要高精度、高性能运算放大的项目开发中。同时建议根据具体需求合理配置外围元件以最大化发挥其潜力。

    通过上述分析可以看出,OP37是一款值得信赖且具备强大市场竞争力的运算放大器。无论是从性能还是成本角度来看,它都是当前行业内不可多得的好选择。

OP37GSZ-REEL7参数

参数
通道数量 1
最小工作供电电压 8V
Vos - 输入偏置电压 30μV
典型输入噪声电压密度 3.8nV/rtHz@ ±15V
电路数 1
典型增益带宽 63MHz
电流 - 输入偏置 15nA
每个通道的输出电流 -
-3db带宽 -
典型供电电流 -
典型压摆率 17V/μs
CMRR - 共模抑制比 120dB
放大器类型 General Purpose
输出类型 Rail to Rail
关闭 关闭
最大工作供电电压 ±22V
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OP37GSZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP37GSZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP37GSZ-REEL7 OP37GSZ-REEL7数据手册

OP37GSZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.7391
10+ ¥ 10.6302
50+ ¥ 9.4149
100+ ¥ 8.5637
500+ ¥ 8.2353
库存: 828
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 11.73
直接购买
加入购物车
