LT6703HDC-3#TRPBF

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 6.5μA Open Collector 1 1.4V 18V 5mV 10nA@ 18V DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: LT6703HDC-3#TRPBF
供应商: 国内现货
标准整包数: 2500

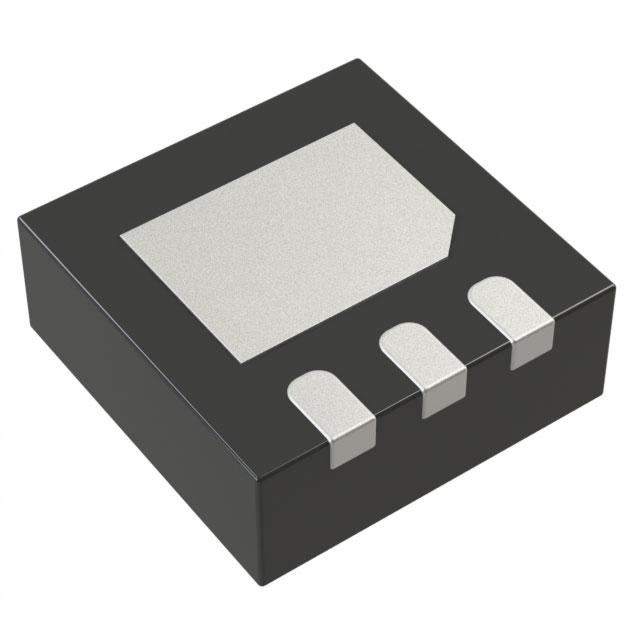

ANALOG DEVICES 比较器 LT6703HDC-3#TRPBF

LT6703HDC-3#TRPBF概述


    产品简介


    产品名称:LT6703-2/LT6703-3 和 LT6703HV-2/LT6703HV-3
    产品类型:微功耗电压监视器(Micropower Supply Voltage Monitor)
    主要功能:
    - 集成一个低电压比较器
    - 内置400mV参考电压
    - 具有过温关断功能
    - 输出级具有至少5mA的电流灌能力
    应用领域:
    - 电池供电系统监控
    - 门限检测
    - 窗口比较器
    - 继电器驱动
    - 工业控制系统
    - 手持设备
    - 汽车监测与控制

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 1.4V 至 18V |
    | 供电电压范围 | 1.4V 至 18V (LT6703HV 可达 40V) |
    | 参考电压 | 400mV |
    | 总阈值误差 | ±1.25% 最大(25°C) |
    | 电源电流 | 6.5μA 典型(5V 时) |
    | 输入偏置电流 | ±10nA 最大 |
    | 内部迟滞 | 6.5mV 典型 |
    | 输出漏电流 | 0.01μA 典型 |
    | 输出低电平电压 | 70mV 至 200mV |
    | 高到低传播延迟 | 18μs |
    | 低到高传播延迟 | 29μs |
    | 上升时间 | 2.2μs |
    | 下降时间 | 0.22μs |

    产品特点和优势


    - 低功耗:典型工作时电源电流仅为6.5μA,适用于低电压系统监测。
    - 高精度:总阈值误差为±1.25%,确保准确度。
    - 宽工作温度范围:可选商业、工业和汽车温度等级。
    - 高可靠性:内置过温保护和ESD保护功能。
    - 输出灵活性:输出为开路集电极,可以驱动多达40mA的负载电流,且不受供电电压影响。
    - 多种封装选择:提供2mm x 2mm DFN和薄型SOT-23封装,适合各种设计需求。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中,LT6703-2/LT6703-3被用于监测电力系统的状态,通过实时监控电压变化来触发报警。
    - 在手持设备中,LT6703HV-2/LT6703HV-3用于电池管理,确保在电压过低时自动关闭设备,延长电池寿命。
    使用建议:
    - 当使用LT6703系列作为电池管理系统时,建议在设备关机时将输入引脚电压设置为地电位,以避免误触发。
    - 对于需要严格控制迟滞的应用,可以在电路设计中添加外部迟滞电阻,以提高精度。

    兼容性和支持


    - 兼容性:LT6703系列与多数微控制器和电源模块兼容。
    - 支持服务:制造商提供详细的技术文档和在线技术支持,包括应用指南和设计工具。

    常见问题与解决方案


    1. 问题:如何确保LT6703系列的稳定性?
    解决方案:确保在安装过程中正确接地,并在PCB设计时考虑散热问题。
    2. 问题:如果在低温环境下使用,如何防止误触发?
    解决方案:建议在低温环境中适当增加迟滞电阻,以补偿低温带来的阈值电压漂移。

    总结和推荐


    LT6703-2/LT6703-3 和 LT6703HV-2/LT6703HV-3 是高性能的微功耗电压监视器,具有宽泛的工作电压范围、低功耗和高精度的特点。它们广泛应用于工业、汽车和消费电子领域,适合各种电池供电设备和系统监控应用。因此,强烈推荐使用这些组件以提高系统的可靠性和效率。

LT6703HDC-3#TRPBF参数

参数
典型供电电流 6.5μA
比较器类型 -
通道数量 1
最小工作供电电压 1.4V
每个通道的输出电流 -
电流 - 输入偏置 10nA@ 18V
响应时间 -
最大工作供电电压 18V
Vos - 输入偏置电压 5mV
输出类型 Open Collector
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT6703HDC-3#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6703HDC-3#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES LT6703HDC-3#TRPBF LT6703HDC-3#TRPBF数据手册

LT6703HDC-3#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 12.862
5000+ ¥ 12.535
7500+ ¥ 12.208
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 32155
