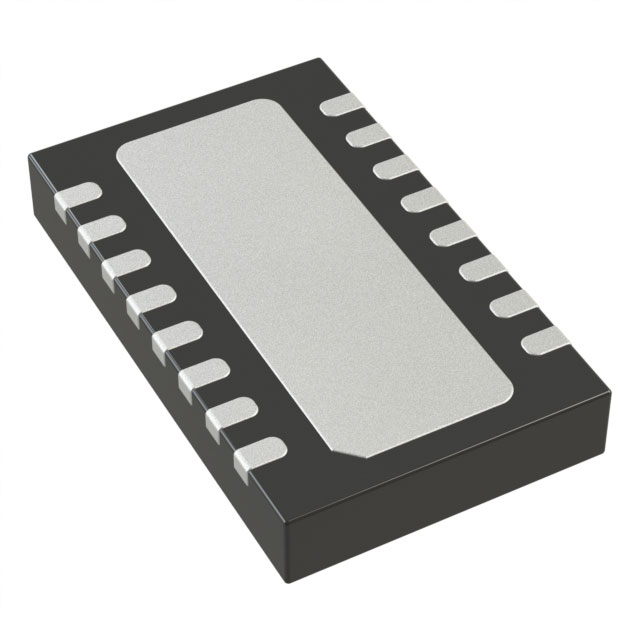

LTC6242CDHC#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 1.8mA(x4 Channels) 10V/μs 7nV/rtHz 18MHz 105dB Rail to Rail 30mA 4 4 6V 60μV 0.5pA CMOS DFN-16 贴片安装 5mm(长度)*3mm(宽度)
供应商型号: LTC6242CDHC#PBF
供应商: 期货订购
标准整包数: 1022
ANALOG DEVICES 运算放大器 LTC6242CDHC#PBF

LTC6242CDHC#PBF概述


    产品简介


    产品名称: LTC6240/LTC6241/LTC6242
    产品类型: 单路、双路和四路轨到轨输出低噪声CMOS运算放大器
    主要功能:
    - 低噪声(0.1Hz至10Hz噪声为550nVp-p)
    - 低偏置电流(单路LTC6240最大1pA)
    - 高共模抑制比(最高105dB)
    - 宽电源电压范围(2.8V至±5.5V)
    应用领域:
    - 光电二极管放大器
    - 电荷耦合放大器
    - 低噪声信号处理
    - 医疗仪器
    - 高阻抗传感器放大器

    技术参数


    | 参数 | 规格 |

    | 噪声(0.1Hz至10Hz) | 550nVp-p |
    | 输入偏置电流(LTC6240) | 最大1pA,典型值0.2pA |
    | 偏移电压 | 最大125μV |
    | 偏移漂移 | 最大2.5μV/°C |
    | 增益带宽积 | 18MHz |
    | 输出摆幅 | 轨到轨 |
    | 电源电压范围 | 2.8V至6V,LTC6240HV/LTC6241HV/LTC6242HV:2.8V至±5.5V |
    | 输入电容 | 3.5pF |
    | 温度范围 | H级:-40°C至125°C |

    产品特点和优势


    - 低噪声: 该系列运放具有极低的噪声密度,确保了在高频段下的出色表现。
    - 低偏置电流: 仅1pA的最大输入偏置电流保证了在高阻抗传感器应用中的卓越性能。
    - 轨到轨输出: 输出可以在电源范围内自由摆动,适用于各种高低电压转换需求。
    - 高共模抑制比: 高达105dB的共模抑制比确保了在强干扰环境下稳定的信号传输。

    应用案例和使用建议


    应用案例:
    - 在光电二极管信号放大应用中,该运放可以显著提高信噪比,提升系统整体性能。
    - 在医疗仪器中的传感器放大电路,得益于其低噪声和高共模抑制比,保证了可靠的测量结果。
    使用建议:
    - 在设计电路时,应尽量避免过高的负载,以减少输出电压摆幅的损耗。
    - 针对高频应用,考虑使用更高的电源电压以获得更好的线性度。

    兼容性和支持


    - 兼容性: 该系列产品与多种传感器和电子模块兼容,适用于各类工业和科研项目。
    - 支持: 厂商提供了详细的技术文档和支持服务,确保客户能够顺利进行开发和调试。

    常见问题与解决方案


    1. 问:如何选择合适的封装?
    - 答: 根据具体的应用需求和空间限制选择合适的封装。例如,对于空间受限的设计,可以选择LTC6241的小型DFN封装。
    2. 问:如何处理输出电压不稳定的问题?
    - 答: 检查电源电压是否稳定,并确保电源去耦电容放置正确。如果问题依然存在,可能需要检查是否有外部干扰源影响信号稳定性。
    3. 问:如何提升系统的噪声性能?
    - 答: 使用LC滤波器或者选择更高性能的封装来降低系统噪声。此外,确保布线合理以减少电磁干扰。

    总结和推荐


    综上所述,LTC6240/LTC6241/LTC6242系列运放凭借其出色的低噪声特性、低偏置电流和轨到轨输出等优点,在信号放大、传感器接口等领域表现出色。它们在医疗仪器、光电二极管放大器等领域的广泛应用证明了其在行业内的领先地位。因此,强烈推荐在需要高性能低噪声信号处理的项目中使用该系列产品。

LTC6242CDHC#PBF参数

参数
-3db带宽 -
典型增益带宽 18MHz
电流 - 输入偏置 0.5pA
电路数 4
最小工作供电电压 -
Vos - 输入偏置电压 60μV
放大器类型 CMOS
典型供电电流 1.8mA(x4 Channels)
关闭 -
最大工作供电电压 6V
通道数量 4
典型压摆率 10V/μs
典型输入噪声电压密度 7nV/rtHz
输出类型 Rail to Rail
CMRR - 共模抑制比 105dB
每个通道的输出电流 30mA
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 DFN-16
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
