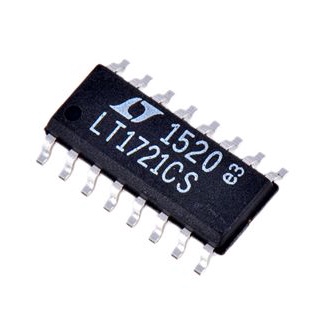

LT1721CS#PBF

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 4mA 2.5ns CMOS,Rail to Rail,TTL 10mA 4 2.7V 6V 3mV@ 5V 6μA@ 5V 窗口 SOP 贴片安装 1.75mm(高度)
供应商型号: 4022689
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 比较器 LT1721CS#PBF

LT1721CS#PBF概述


    产品简介


    LT1720 和 LT1721 是高性能的双/四路比较器,专为单电源操作而设计,适用于从 2.7V 到 6V 的供电电压范围。这些比较器的特点是超快速(UltraFast),具有轨到轨输出,能够直接与 TTL 和 CMOS 接口。它们主要用于需要高可靠性、高速度和小尺寸的应用场合,例如晶体振荡器电路、窗口比较器和脉冲整形等。

    技术参数


    主要规格
    - 供电电压范围: 2.7V 至 6V
    - 输入电压范围: 从低于接地电平 100mV 到低于供电电压 1.2V
    - 输出类型: 轨到轨输出,兼容 TTL 和 CMOS
    - 温度范围: 存储温度 -65°C 至 150°C,操作温度范围:商业级 0°C 至 70°C,工业级 -40°C 至 85°C
    性能参数
    - 传播延迟: 在过驱动 20mV 时,延迟为 4.5ns(最低);在过驱动 5mV 时,延迟为 7ns(最低)
    - 功耗: 每个比较器的静态电流为 4mA(在 5V 供电下)
    - 电源抑制比(PSRR): 最高达 80dB
    - 共模抑制比(CMRR): 最高达 70dB
    - 输入偏置电流: 最大为 0.6μA
    封装规格
    - 封装类型: 包括 8 引脚塑料 DFN、MSOP 和 SO 封装,以及 16 引脚窄体塑料 SSOP 和 SO 封装
    - 封装尺寸: 3mm x 3mm x 0.75mm(DFN 封装)

    产品特点和优势


    - 高速响应: 最小延迟时间仅为 4.5ns,适合高频率信号处理
    - 低功耗: 每个比较器仅消耗 4mA 的电流,适合便携式和低功耗设备
    - 宽工作电压范围: 2.7V 至 6V,适合多种应用场景
    - 高可靠性: 输入和输出引脚的排列方式减少了寄生效应,保证了长期稳定工作

    应用案例和使用建议


    应用案例
    - 晶体振荡器电路: 利用其轨到轨输出和宽电压范围,可以实现稳定的频率输出
    - 窗口比较器: 利用内部滞回功能,确保信号在指定范围内正确触发
    - 脉冲整形: 高速比较器可实现微秒级别的脉冲响应
    使用建议
    - 外部保护: 当应用于高差分信号时,建议添加外部保护电路以防止输入电流过大
    - 电路布局: 确保输出和输入线路分开,并考虑在输出和输入之间增加地平面以减少寄生效应

    兼容性和支持


    - 兼容性: 该器件与 TTL 和 CMOS 逻辑接口完全兼容,适用于各种数字电路
    - 技术支持: Linear Technology Corporation 提供详尽的技术文档和测试电路,帮助用户进行集成和调试

    常见问题与解决方案


    问题1: 输入电压范围外工作
    - 解决方案: 在超过输入电压范围的情况下工作可能会导致不正确的输出。确保所有输入都在指定范围内。
    问题2: 传播延迟过长
    - 解决方案: 如果传播延迟过长,检查电路板布局是否存在问题,例如寄生电容过高。优化布线,确保输出到输入之间的耦合尽可能少。
    问题3: 高温环境下性能下降
    - 解决方案: 使用更高温度等级的版本(如 LT1720IDD 或 LT1721IGN),确保在高温环境中也能正常工作。

    总结和推荐


    综上所述,LT1720 和 LT1721 双/四路比较器凭借其卓越的速度、低功耗和宽工作范围,在多种高速信号处理应用中表现出色。特别是对于那些需要小型化、低功耗设计的应用,LT1720/LT1721 是理想的选择。通过合理的电路布局和外部保护措施,可以最大化其性能并确保长期稳定性。因此,我强烈推荐此产品用于高可靠性、高速度的系统设计中。

LT1721CS#PBF参数

参数
Vos - 输入偏置电压 3mV@ 5V
输出类型 CMOS,Rail to Rail,TTL
每个通道的输出电流 10mA
通道数量 4
最小工作供电电压 2.7V
电流 - 输入偏置 6μA@ 5V
比较器类型 窗口
典型供电电流 4mA
响应时间 2.5ns
最大工作供电电压 6V
长*宽*高 1.75mm(高度)
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装
