OP181GS-REEL7

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 3.3μA(x2 Channels) 28V/μs 100KHz Rail to Rail 3.5mA 1 100μV 3nA General Purpose SOIC-8 贴片安装
供应商型号: CY-OP181GS-REEL7
供应商: Avnet
标准整包数: 1

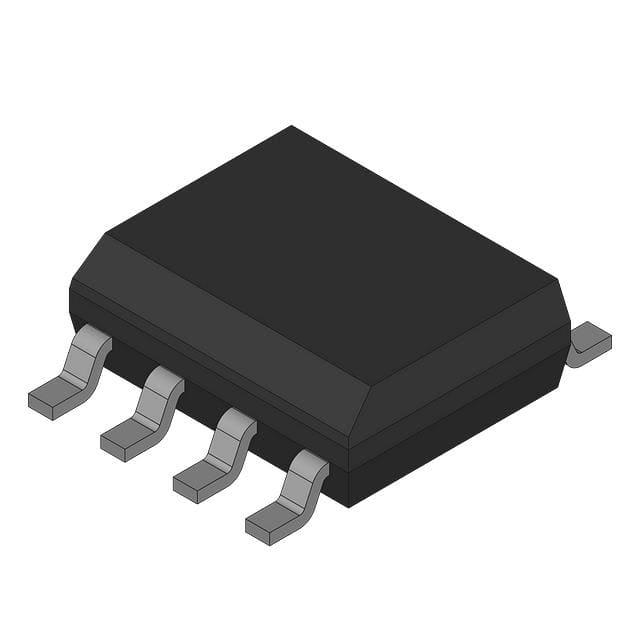

ANALOG DEVICES 运算放大器 OP181GS-REEL7

OP181GS-REEL7概述


    产品简介


    OP181/OP281/OP481 系列超低功耗、轨到轨输出运算放大器
    OP181、OP281 和 OP481 是单个、双通道和四通道的超低功耗、单电源供电运算放大器,具有轨到轨输出摆幅的特点。这些运算放大器可在 2.7V 到 12V 的电源电压范围内工作,广泛应用于便携式设备、电池管理、安全监控和传感器接口等领域。

    技术参数


    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 供电电流/放大器 | ISY | VO = 0 V | 3.0 | 4.0 µA |
    | 输入失调电压 | VOS | -40°C ≤ TA ≤ +85°C | 0.1 | 1.5 | 2.5 | mV |
    | 输入偏置电流 | IB | -40°C ≤ TA ≤ +85°C | 3 | 10 | nA |
    | 输出电压高 | VOH | RL = 100 kΩ to GND | 2.925 | 2.96 | V |
    | 输出电压低 | VOL | RL = 100 kΩ to V+ | 25 | 75 | mV |
    | 增益带宽积 | GBP | -40°C ≤ TA ≤ +85°C | 95 kHz |
    | 噪声密度(电压) | en | f = 1 kHz | 75 nV/√Hz |

    产品特点和优势


    1. 超低功耗: 每个放大器的静态电流仅为 4 µA,特别适合电池供电的设备。
    2. 轨到轨输出: 输出可以接近电源电压范围,无需外部电平转换器,提高了系统效率。
    3. 宽输入电压范围: 能够处理从接地到电源的全电压范围内的信号。
    4. 高抗共模抑制比: 可以在广泛的共模电压范围内提供稳定的输出,适用于复杂应用环境。
    5. 快速饱和恢复时间: 为低延迟应用提供了良好的响应速度。

    应用案例和使用建议


    应用案例
    - 安全监控系统: 在这些系统中,这些运算放大器可以用作比较器来监测环境变量(如温度、湿度)的变化。
    - 便携医疗设备: 用于信号调理和接口,由于其低功耗特性,非常适合电池供电的设备。
    使用建议
    - 电路设计: 在输入端添加限流电阻,确保输入信号在允许范围内。
    - 优化性能: 使用外部电位计来调整输入失调电压,提高系统的精度。

    兼容性和支持


    OP181/OP281/OP481 与常见的 PCB 封装相兼容,如 DIP、SOIC 和 TSSOP。Analog Devices 提供全面的技术支持和文档,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压异常波动 | 检查负载电流是否过大,适当减少负载电流。 |
    | 输入信号幅度受限 | 确保输入信号在规定范围内,避免过驱。 |
    | 噪声问题 | 使用适当的滤波器,如 RC 低通滤波器,减少噪声干扰。 |

    总结和推荐


    OP181/OP281/OP481 系列运算放大器以其超低功耗、宽输入电压范围和快速响应等特点,在各种电池供电设备和低功耗系统中表现出色。该系列产品适合应用于需要高精度、低噪声和快速响应的应用场合。因此,强烈推荐在便携式设备和远程传感器等领域使用此系列运算放大器。

OP181GS-REEL7参数

参数
典型压摆率 28V/μs
每个通道的输出电流 3.5mA
-3db带宽 -
CMRR - 共模抑制比 -
输出类型 Rail to Rail
典型输入噪声电压密度 -
放大器类型 General Purpose
电路数 1
典型供电电流 3.3μA(x2 Channels)
通道数量 -
最大工作供电电压 -
典型增益带宽 100KHz
电流 - 输入偏置 3nA
Vos - 输入偏置电压 100μV
关闭 -
最小工作供电电压 -
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

OP181GS-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP181GS-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP181GS-REEL7 OP181GS-REEL7数据手册

OP181GS-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
