OP400GP

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 600μA(x2 Channels) 150mV/μs 22nV/rtHz@ ±15V 500KHz Differential 4 4 ±20V 80μV 750pA General Purpose PDIP-14 通孔安装 19.05mm*6.35mm*3.3mm
供应商型号: AMS-OP400GP
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 运算放大器 OP400GP

OP400GP概述


    产品简介




    OP400四路低失调、低功耗运算放大器

    OP400是一款由ADI公司生产的四路(quad)低失调电压、低功耗运算放大器。其核心特性包括极低的输入失调电压(最大值为150 µV)、低漂移(最大值为1.2 µV/°C),以及低静态电流(每通道最大725 µA)。OP400特别适用于需要多路高精度运算放大器的应用场景,并且在低功耗需求上表现出色。广泛应用于仪器仪表、工业控制、医疗设备等领域。


    技术参数




    输入特性

    - 输入失调电压(VOS):最大值150 µV
    - 输入失调电压漂移(TCVOS):最大值1.2 µV/°C
    - 输入偏置电流(IB):最大值3 nA
    - 差分输入电阻(RIN):10 MΩ
    - 共模输入电阻(RINCM):200 GΩ
    - 噪声电压密度(en):11 nV/√Hz @ 1kHz
    - 大信号电压增益(AVO):最小值5000 V/mV

    输出特性

    - 输出电压摆幅(VO):±12.6 V
    - 输出负载电容稳定性:10 nF典型值

    功耗特性

    - 每通道供电电流(ISY):最大值725 µA

    动态性能

    - 斜率(SR):0.15 V/µs
    - 增益带宽积(GBWP):500 kHz


    产品特点和优势




    独特的功能和优势:
    1. 极低的输入失调电压:OP400的输入失调电压仅为150 µV,这使得它能够在低电压应用中表现卓越。
    2. 高精度:即使在极端温度条件下,输入失调电压漂移依然保持在1.2 µV/°C以下,确保了高性能的稳定性。
    3. 低功耗设计:每个放大器的最大静态电流仅为725 µA,使其非常适合便携式设备或电池供电系统。
    4. 大信号处理能力:输入阻抗极高,适合驱动高阻抗负载。
    5. 强噪声抑制:电压噪声密度低至11 nV/√Hz,优于多数竞争产品。

    市场竞争力:
    - 在多通道精密运算放大器市场上具有明显优势。
    - 高性价比,在功耗和性能之间达到了很好的平衡。


    应用案例和使用建议




    应用案例

    1. 双低功耗仪表放大器
    - 图31展示了一种双通道低功耗仪表放大器,每通道功率消耗低于33 mW。该放大器的线性度在5到200的增益范围内超过16位,在200到1000的增益范围内超过14位。
    - 该放大器拥有115 dB以上的共模抑制比(CMRR)。

    使用建议

    1. 电源去耦
    - 为减少电源线路噪声问题,推荐进行良好的电源去耦处理,以提高对大电容负载的驱动能力。
    2. 降低总供电电流
    - 将未使用的放大器输入端连接到负电源(V-),可以关闭该通道并降低总供电电流。


    兼容性和支持




    OP400与多种封装形式兼容,如14针陶瓷DIP(Y后缀)和塑料DIP(P后缀)以及16针SOIC(S后缀)。ADI公司提供了全面的技术支持和维护服务,包括数据手册、应用指南和技术文档等。


    常见问题与解决方案




    1. 问题:在高温度下,输入失调电压漂移是否过大?
    - 解答:OP400的输入失调电压漂移在-55°C到+125°C的全温范围内仍能保持在1.2 µV/°C以内,满足大多数应用场景的需求。

    2. 问题:如何降低供电电流?
    - 解答:将未使用的放大器输入端连接到负电源(V-)可以关闭该通道并显著降低供电电流。


    总结和推荐




    总结:
    OP400四路低失调、低功耗运算放大器凭借其卓越的性能指标和低功耗特性,非常适合于精密测量、医疗设备和工业自动化等多个领域的应用。它的低噪声、高精度以及稳定的工作环境使得它成为业界的优秀选择。

    推荐:
    对于需要高性能、低功耗和多功能运算放大器的应用场合,强烈推荐使用OP400。其优异的性能和广泛的应用范围使其在市场上具有显著的竞争优势。

OP400GP参数

参数
典型压摆率 150mV/μs
Vos - 输入偏置电压 80μV
关闭 -
通道数量 4
CMRR - 共模抑制比 -
输出类型 Differential
典型增益带宽 500KHz
-3db带宽 -
电路数 4
放大器类型 General Purpose
典型输入噪声电压密度 22nV/rtHz@ ±15V
最大工作供电电压 ±20V
每个通道的输出电流 -
电流 - 输入偏置 750pA
最小工作供电电压 -
典型供电电流 600μA(x2 Channels)
长*宽*高 19.05mm*6.35mm*3.3mm

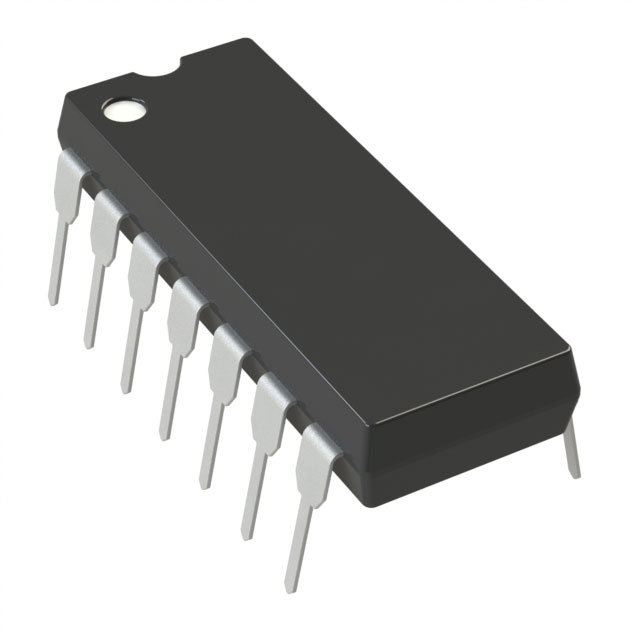

通用封装 PDIP-14
安装方式 通孔安装
零件状态 停产
包装方式 管装

OP400GP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP400GP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP400GP OP400GP数据手册
