OP413FS

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 1.2V/μs 9nV/rtHz@ 5V 3.4MHz Rail to Rail 40mA 4 4 ±18V,36V 275μV 600nA General Purpose SOIC-16 贴片安装
供应商型号: CY-OP413FS
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 OP413FS

OP413FS概述

    低噪声低漂移单电源运算放大器 — OP113/OP213/OP413



    产品简介




    OP113/OP213/OP413系列单电源运算放大器是一种广泛应用于工业、多媒体、传感器信号处理等领域的产品。该系列产品设计用于具备内部校准功能的系统,其在噪声和漂移方面的表现尤为出色。主要特点包括单极或多极电源操作、低噪声、宽带宽、低失调电压及非常低的温度漂移。这些参数使它们非常适合数字秤、应变片、电池供电仪器仪表、温度传感器放大器等应用。


    技术参数




    - 输入特性:
    - 偏置电压(VOS):125μV至175μV(环境温度范围-40°C到+85°C)
    - 输入偏置电流(IB):240nA至750nA
    - 输入失调电流(IOS):50nA
    - 输入电压范围(VCM):0V至4V

    - 输出特性:
    - 高电平输出电压(VOH):最大4.0V(负载为600kΩ时)
    - 低电平输出电压(VOL):最小8mV(负载为600Ω时)
    - 短路极限电流(ISC):±30mA

    - 电源特性:
    - 电源电压范围(VS):4V至18V
    - 电源电流(ISY):1.6mA至3.0mA(负载无,输出电压为2.0V)

    - 动态性能:
    - 斜率(SR):0.6V/μs至0.9V/μs
    - 增益带宽积(GBP):3.5MHz

    - 音频性能:
    - THD+噪声:0.001%(VOUT=0dBu,f=1kHz)
    - 电压噪声密度(en):9nV/√Hz(f=10Hz),4.7nV/√Hz(f=1kHz)


    产品特点和优势




    OP113/OP213/OP413系列运算放大器以其低噪声和低漂移的特点脱颖而出。这些特性使得它们特别适用于对信号精度要求较高的应用场景,如精密称重传感器、温度传感器和应变片信号放大。低噪声和低漂移可以确保测量结果的准确性和稳定性,从而提高系统的整体性能。


    应用案例和使用建议




    应用案例:

    - 精密工业称重传感器放大器: 该放大器能够提供高精度和低噪声的信号处理,适合于需要高分辨率和高准确性的称重传感器。

    - 单电源低电压应变片放大器: 在单电源或低电压供电系统中,OP113系列的运放能够提供较大的信号摆幅,提升系统性能。

    使用建议:

    - 对于需要长时间稳定工作的系统,应选择适当的散热措施以避免过热影响性能。
    - 在高精度应用中,应注意电源的稳定性,以防止电源噪声对输出的影响。
    - 在极端温度环境下使用时,应考虑温度漂移的影响,并采取相应的补偿措施。


    兼容性和支持




    OP113/OP213/OP413系列运算放大器具有多种封装形式(如PDIP和SOIC表面贴装封装),适用于不同的安装需求。同时,它们可以在单电源(5V)和双电源(±15V)下运行,且被设计用于广泛的工业温度范围(-40°C至+85°C)。制造商提供了全面的技术支持和维护服务,包括详细的数据手册和技术文档,帮助用户进行正确的电路设计和故障排除。


    常见问题与解决方案




    常见问题:

    1. 噪声过大:可能是因为电源不稳定或者外部干扰引起的。解决方法是改善电源滤波,增加屏蔽或使用低噪声电源模块。

    2. 温度漂移严重:这通常发生在高温或低温环境下。通过选择更好的散热材料或在电路中添加温度补偿元件可以缓解这个问题。

    3. 输出不正常:可能是由于负载过大或电源电压不匹配导致。适当调整负载电阻并检查电源电压是否符合要求可以解决问题。


    总结和推荐




    总体而言,OP113/OP213/OP413系列运算放大器凭借其卓越的低噪声和低漂移特性,在众多应用场景中表现出色。其广泛的温度范围、良好的电源兼容性以及制造商提供的技术支持都为其在市场上赢得了良好的口碑。我们强烈推荐这一系列运算放大器用于需要高精度和稳定性的应用场合。

OP413FS参数

参数
每个通道的输出电流 40mA
最小工作供电电压 -
典型供电电流 -
-3db带宽 -
通道数量 4
Vos - 输入偏置电压 275μV
典型增益带宽 3.4MHz
CMRR - 共模抑制比 -
电流 - 输入偏置 600nA
典型压摆率 1.2V/μs
放大器类型 General Purpose
电路数 4
最大工作供电电压 ±18V,36V
典型输入噪声电压密度 9nV/rtHz@ 5V
关闭 -
输出类型 Rail to Rail
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)

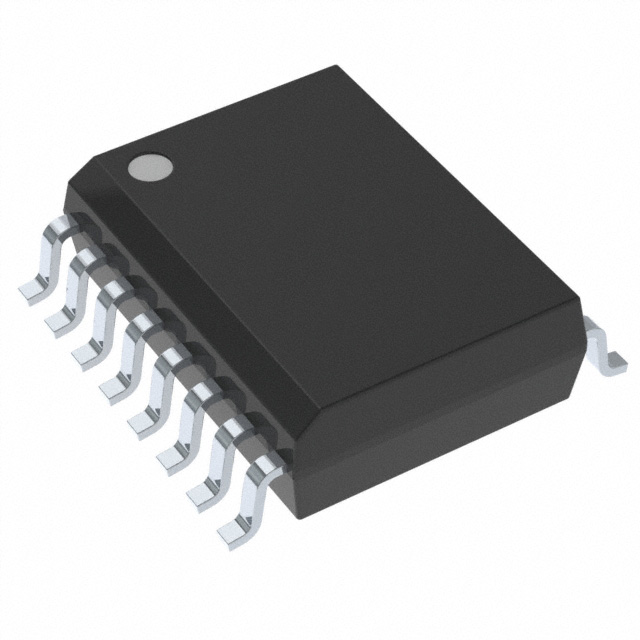

通用封装 SOIC-16
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

OP413FS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP413FS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP413FS OP413FS数据手册

OP413FS封装设计

查看详情并下载
Symbol
Footprint
3D Model
