OP262HRUZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: Analog Devices 运算放大器, 双通道, TSSOP封装, 双/单电源, 表面贴装, 8引脚
供应商型号: 4021480
供应商: 海外现货
标准整包数: 1

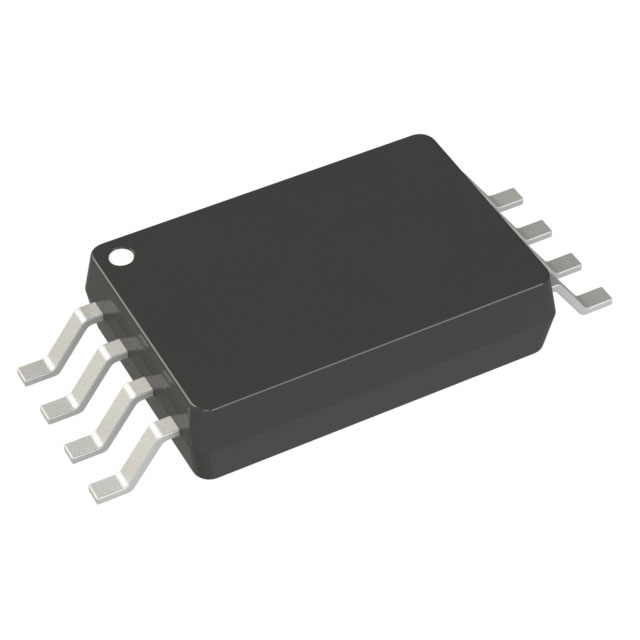

ANALOG DEVICES 运算放大器 OP262HRUZ

OP262HRUZ概述

    铁轨到铁轨运算放大器:OP162/OP262/OP462

    产品简介


    铁轨到铁轨运算放大器(OP162/OP262/OP462) 是一种高性能模拟集成电路,广泛应用于多种电子设备中。这些运算放大器提供广泛的带宽(15 MHz),低偏移电压(最大325 µV),低噪声(9.5 nV/√Hz @ 1 kHz),以及单电源操作能力(2.7 V 至 12 V)。这些特性使它们非常适合便携式仪器、采样ADC放大器、无线局域网、直接访问安排、办公自动化等领域。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入偏置电流 | -40°C ≤ TA ≤ +125°C | 360 | 600 | nA |
    | 输入失调电压 | OP162G, OP262G, OP462G | 45 | 325 | µV |
    | 噪声电压密度 | f = 1 kHz | 9.5 nV/√Hz |
    | 输出高电平电压 | -40°C ≤ TA ≤ +125°C | 4.95 | 4.99 | V |
    | 输出低电平电压 | -40°C ≤ TA ≤ +125°C | 50 | 150 | mV |
    | 供电电流 | VOUT = 2.5 V | 600 | 750 | µA |

    产品特点和优势


    OP162/OP262/OP462系列具有如下显著特点:
    1. 高带宽:高达15 MHz,适合高速信号处理。
    2. 低噪声:仅为9.5 nV/√Hz @ 1 kHz,适用于需要高精度的应用。
    3. 低功耗:最低静态电流仅500 µA,延长便携式设备的电池寿命。
    4. 宽输入电压范围:支持从2.7 V到12 V的单电源操作,适应不同应用需求。
    5. 高输出驱动能力:输出电流可达±30 mA,满足音频和显示应用需求。
    这些特性使得OP162/OP262/OP462在精密仪器、音频设备和通信系统中具有显著的市场竞争力。

    应用案例和使用建议


    - 便携式仪器:这些运算放大器非常适合用于便携式医疗设备和测试工具,以确保在电池供电条件下仍能保持高性能。
    - 采样ADC放大器:这些运放可以作为高效缓冲器,提高采样精度和动态范围。
    - 音频设备:其低噪声特性和高输出电流使其成为音频放大器的理想选择。
    建议在使用时注意散热管理,特别是在长时间满载运行时,以避免过热导致性能下降。

    兼容性和支持


    这些运放支持多种封装类型,包括8引脚SOIC、TSSOP和14引脚SOIC、TSSOP,可轻松集成到现有电路板设计中。厂商提供了详细的技术文档和应用支持,帮助用户快速解决问题并优化设计。

    常见问题与解决方案


    - 问:如何调整输入失调电压?
    - 答:通过外部电阻分压网络来调节输入端的参考电压,以减少失调电压。

    - 问:如何防止输出短路?
    - 答:使用限流保护电路,并确保在故障情况下及时切断电源供应。

    总结和推荐


    OP162/OP262/OP462系列 运算放大器凭借其高带宽、低噪声、低功耗和宽输入电压范围,在多个领域展现出卓越的性能。无论是便携式医疗设备还是高端音频设备,这些运放都是理想的选择。我们强烈推荐这些产品给需要高性能运算放大器的设计工程师们。

OP262HRUZ参数

参数
最小工作供电电压 2.7V
典型供电电流 550μA(x2 Channels)
放大器类型 General Purpose
典型压摆率 13V/μs
最大工作供电电压 ±6V,12V
典型增益带宽 15MHz
通道数量 2
CMRR - 共模抑制比 -
电路数 2
电流 - 输入偏置 260nA
关闭 关闭
每个通道的输出电流 30mA
-3db带宽 -
典型输入噪声电压密度 9.5nV/rtHz@ 5V
输出类型 Rail to Rail
Vos - 输入偏置电压 1mV
长*宽*高 3mm(长度)*4.4mm(宽度)
通用封装 TSSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OP262HRUZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP262HRUZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP262HRUZ OP262HRUZ数据手册

OP262HRUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
