首页  >  产品百科  >  OP496GSZ-REEL

OP496GSZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 60μA 300mV/μs 26nV/rtHz 450KHz 关闭 Rail to Rail 4mA 4 4 5V 12V 35μV 10nA CMOS SOIC-14 贴片安装,黏合安装
供应商型号: 4021597
供应商: 海外现货
标准整包数: 1

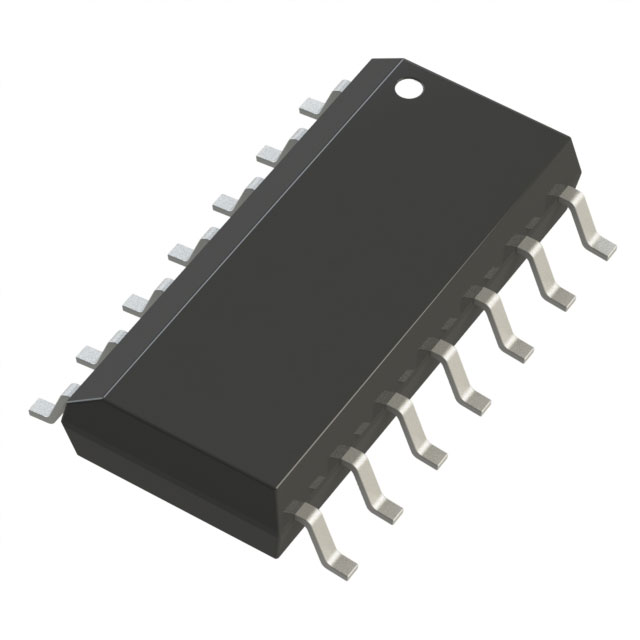

ANALOG DEVICES 运算放大器 OP496GSZ-REEL

OP496GSZ-REEL概述

    OP196/OP296/OP496 系列运算放大器技术手册

    产品简介


    OP196/OP296/OP496系列运算放大器是专为微功耗应用设计的单电源供电运算放大器,具有轨到轨输入输出能力。它们适用于多种场合,如电池监测、传感器调理、便携式电源控制和便携式仪器等领域。这些运算放大器具有低功耗、高增益带宽积和高开环增益等特点,非常适合在严格限制电源的环境中使用。

    技术参数


    以下是OP196/OP296/OP496的主要技术参数:
    - 输入偏置电流 (IB):±10至±50 nA
    - 输入失调电压 (VOS):最大300 μV
    - 输入失调电压漂移 (∆VOS/∆T):1.5 μV/°C (G级),2 μV/°C (H级)
    - 共模抑制比 (CMRR):最小65 dB
    - 电源抑制比 (PSRR):85 dB
    - 增益带宽积 (GBP):450 kHz
    - 摆率 (SR):0.3 V/µs
    - 输出电压摆幅 (VOH, VOL):在单电源12V下,高电平输出可达11.85V,低电平输出可达-70 mV
    - 静态电流 (ISY):每个放大器的最大静态电流为80 µA(在-40°C到+125°C之间)

    产品特点和优势


    - 微功耗:每个放大器的静态电流仅为60 µA,非常适合电池供电的应用。
    - 轨到轨输入输出:允许输入输出电压接近电源电压轨,提高了信号完整性。
    - 高增益带宽积 (GBP):达到450 kHz,提供了出色的动态性能。
    - 输出短路保护:可承受无限期的输出短路。
    - 无相位反转:即使在输入超过电源轨时,也不会发生输出相位反转现象。

    应用案例和使用建议


    应用案例:
    - 电池监控系统:OP196/OP296/OP496可以用于检测和监控电池的状态,确保设备的正常运行。
    - 传感器信号调理:通过调整传感器的输出信号,使其更适合后续处理电路的要求。
    - 便携式医疗设备:在医疗设备中用于信号放大和调理,保证设备的准确度和稳定性。
    使用建议:
    - 在高精度要求的应用中,建议使用外部调零电阻来减少输入失调电压的影响。
    - 当负载变化较大时,应选择适当的外部补偿电容以稳定输出电压。

    兼容性和支持


    OP196/OP296/OP496与大多数常见的模拟电路兼容,可以方便地集成到现有系统中。制造商提供了详细的文档和支持服务,包括产品手册、应用笔记和技术支持热线,确保用户能够充分利用这些运算放大器的优势。

    常见问题与解决方案


    - 问:如何避免输入过压?
    答:当输入电压超过电源电压超过0.6 V时,应限制输入电流不超过5 mA。

    - 问:如何防止输出相位反转?
    答:使用内置的输入保护结构可以避免输出相位反转问题。

    总结和推荐


    综上所述,OP196/OP296/OP496是一款高性能、低功耗的运算放大器,适用于多种应用场景,特别是对功耗敏感的便携式设备。其优越的性能和广泛的应用范围使它成为同类产品中的佼佼者。强烈推荐在需要高精度、低功耗运算放大器的项目中使用这款产品。

OP496GSZ-REEL参数

参数
最大工作供电电压 12V
关闭 关闭
每个通道的输出电流 4mA
最小工作供电电压 5V
电流 - 输入偏置 10nA
放大器类型 CMOS
输出类型 Rail to Rail
典型供电电流 60μA
典型压摆率 300mV/μs
典型输入噪声电压密度 26nV/rtHz
-3db带宽 -
通道数量 4
Vos - 输入偏置电压 35μV
CMRR - 共模抑制比 -
电路数 4
典型增益带宽 450KHz
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OP496GSZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP496GSZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP496GSZ-REEL OP496GSZ-REEL数据手册

OP496GSZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.9351
10+ ¥ 55.8762
25+ ¥ 49.3964
100+ ¥ 42.2078
250+ ¥ 38.6514
500+ ¥ 36.4619
2500+ ¥ 34.4243
库存: 518
起订量: 22 增量: 1
交货地:
最小起订量为:10
合计: ¥ 558.76
