OP484FPZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 2.25mA 4V/μs 3.9nV/rtHz@ 5V 4.25MHz 关闭 Rail to Rail 10mA 4 4 1.5V ±18V,36V 250μV 80nA General Purpose PDIP-14 通孔安装 19.05mm(长度)*6.35mm(宽度)
供应商型号: 4021581
供应商: 海外现货
标准整包数: 1

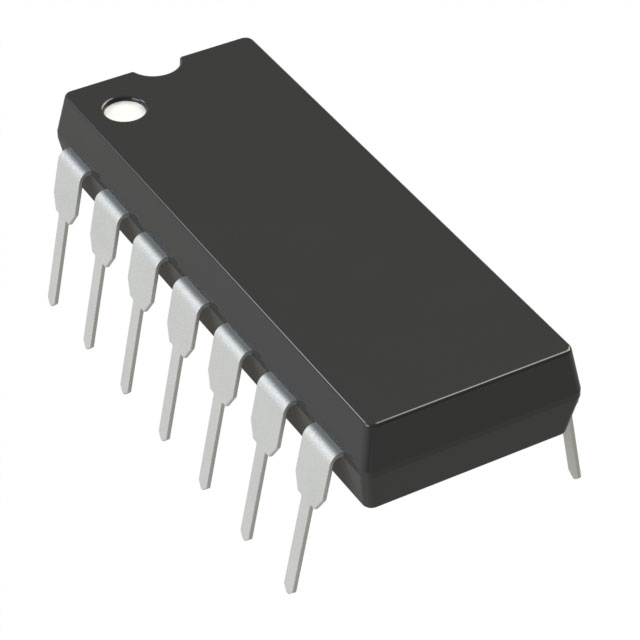

ANALOG DEVICES 运算放大器 OP484FPZ

OP484FPZ概述

    精密轨对轨输入输出运算放大器:OP184/OP284/OP484

    产品简介


    OP184、OP284 和 OP484 是由 Analog Devices 推出的单电源、轨对轨输入和输出的精密运算放大器系列。它们分为单通道、双通道和四通道配置,适用于需要精确直流性能和交流特性的单电源应用。这些放大器具有宽频带(4 MHz)和低噪声(3.9 nV/√Hz),适合电池供电仪表、电源控制与保护、电信等领域。

    技术参数


    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入偏置电流 | nA | 60 | 450 | - |
    | 输入失调电压 | μV | 65 | - | 350 |
    | 共模抑制比 | dB | 60 | - | 90 |
    | 增益带宽积 | MHz | 3 | - | 4.25 |
    | 斜率 | V/µs | 1.65 | - | 4.0 |
    | 输出电压高 | V | - | 2.8 | - |
    | 输出电压低 | V | - | 0.125 | - |
    | 电源抑制比 | dB | - | 76 | 90 |

    产品特点和优势


    - 轨对轨输入输出:使得设计者能够在单电源系统中构建多级滤波器,并保持高信噪比。
    - 高带宽和低噪声:非常适合需要精确直流和交流性能的应用。
    - 低功耗:非常适合便携式设备和电池供电的仪器。
    - 宽电源范围:从3 V到36 V(或±1.5 V到±18 V)。

    应用案例和使用建议


    1. 便携式通信设备:用于放大音频信号。
    2. 电源控制和保护:监测高侧负载电流。
    3. 传感器接口:适用于霍尔效应、压电和电阻式传感器。
    建议:
    - 在选择电阻时,注意匹配电阻的相对温度系数以确保电路的稳定性。
    - 使用旁路电容来限制电路带宽并减少敏感应用中的宽带噪声。

    兼容性和支持


    OP184、OP284 和 OP484 可与同类运算放大器互换使用。Analog Devices 提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 输入过电压保护:
    - 问题:输入电压超出额定范围。
    - 解决办法:添加外部串联电阻限制输入电流。
    2. 输出饱和恢复时间:
    - 问题:在大瞬态事件后恢复缓慢。
    - 解决办法:选择合适的阻尼网络来优化恢复时间。

    总结和推荐


    OP184、OP284 和 OP484 运算放大器是单电源应用的理想选择,尤其适合需要高精度、低噪声和宽频带的场合。由于其广泛的温度适应性和可靠的支持服务,强烈推荐用于各种工业应用。如果你正在寻找高性能且稳定的运算放大器,这些型号无疑是首选之一。

OP484FPZ参数

参数
输出类型 Rail to Rail
CMRR - 共模抑制比 -
典型输入噪声电压密度 3.9nV/rtHz@ 5V
典型增益带宽 4.25MHz
最小工作供电电压 1.5V
典型供电电流 2.25mA
每个通道的输出电流 10mA
关闭 关闭
通道数量 4
电流 - 输入偏置 80nA
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 250μV
-3db带宽 -
电路数 4
放大器类型 General Purpose
典型压摆率 4V/μs
长*宽*高 19.05mm(长度)*6.35mm(宽度)
通用封装 PDIP-14
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OP484FPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP484FPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP484FPZ OP484FPZ数据手册

OP484FPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 157.2002
10+ ¥ 117.4224
25+ ¥ 104.6145
100+ ¥ 102.2225
250+ ¥ 99.8179
500+ ¥ 99.2484
库存: 156
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1174.22
