首页  >  产品百科  >  OP481GS

OP481GS

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 3.3μA(x2 Channels) 28mV/μs 105KHz 65dB Rail to Rail 12mA 4 4 ±6V,12V 100μV 3nA General Purpose SOIC-14 贴片安装
供应商型号: CY-OP481GS
供应商: Avnet
标准整包数: 1

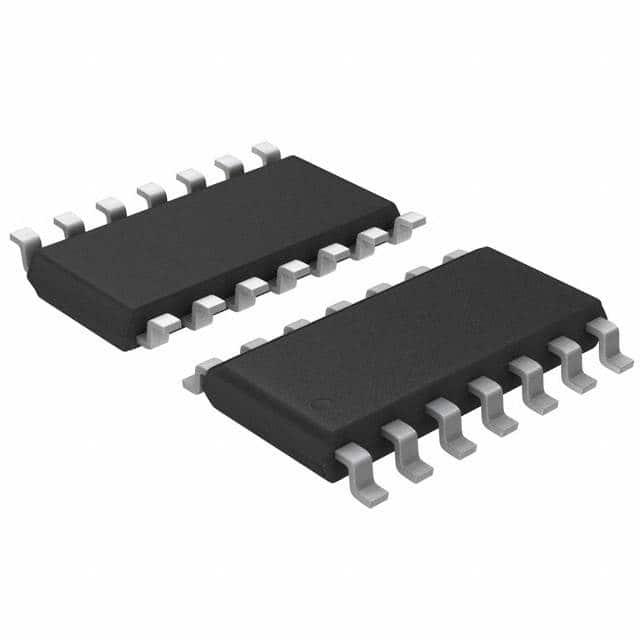

ANALOG DEVICES 运算放大器 OP481GS

OP481GS概述


    产品简介


    产品类型: 运算放大器
    主要功能: 单电源供电(2.7V到12V),超低功耗,轨到轨输出摆幅,高输入阻抗
    应用领域: 安全监控、便携式设备、电池和电源控制、传感器信号调理和接口

    技术参数


    输入特性
    - 输入失调电压:1.5 mV
    - 输入偏置电流:3 nA至10 nA
    - 输入电压范围:0V至2V (单电源)
    - 共模抑制比(CMRR):65 dB至95 dB
    - 开环增益:5 V/mV至13 V/mV
    输出特性
    - 高电平输出电压(RL=100kΩ):2.925V至2.96V
    - 低电平输出电压(RL=100kΩ):25 mV至75 mV
    - 短路电流限制:±1.1 mA (单通道),±3.5 mA (四通道)
    电源特性
    - 功耗电流:每通道最大4 μA
    - 电源抑制比(PSRR):76 dB至95 dB
    动态特性
    - 峰值输出摆率:25 V/ms (单电源),27 V/ms (双电源)
    - 增益带宽积:95 kHz (单电源),100 kHz (双电源)
    - 相位裕度:70° (单电源),74° (双电源)

    产品特点和优势


    产品优势
    - 极低的功耗:每个放大器的最大供应电流为4 μA
    - 超宽的输入电压范围和轨到轨输出摆幅
    - 快速饱和恢复时间(65 μs)
    - 精确的低失调电压和低噪声性能
    独特功能
    - 支持单电源和双电源供电
    - 能够在低温和高温环境下稳定运行(−40°C 至 +85°C)

    应用案例和使用建议


    应用场景
    - 用于安全监控系统中的信号调理
    - 在电池供电的仪器仪表中作为低功耗信号处理模块
    - 在远程传感器系统中作为信号调理和接口
    使用建议
    - 在选择应用电路时,确保负载阻抗不会导致放大器输出摆率下降。
    - 使用合适大小的补偿电容以确保放大器的稳定性,特别是在驱动大电容负载时。
    - 对于需要更高增益的应用,可以考虑添加额外的增益级以避免影响动态性能。

    兼容性和支持


    兼容性
    - 该运算放大器与各种标准单电源和双电源系统兼容。
    - 适用于各种传感器接口,如电阻桥、应变计等。
    支持和服务
    - 提供详细的技术文档和SPICE模型。
    - 用户可通过官方技术支持获取更多帮助,如硬件设计指导和故障排查。

    常见问题与解决方案


    问题1: 输入偏置电流较高
    解决方案: 通过外部串联电阻来限制电流,通常选用千欧级别的电阻。
    问题2: 输出电压无法达到电源电压
    解决方案: 检查负载阻抗和补偿电容,确认它们的值在合适范围内。
    问题3: 噪声水平较高
    解决方案: 可以增加滤波电容或者使用低噪声运算放大器替代。

    总结和推荐


    综合评估
    - 主要优点:
    - 极低功耗和超宽输入电压范围。
    - 轨到轨输出和快速饱和恢复时间使其适用于多种应用场景。
    - 精确的低失调电压和低噪声特性提高了信号处理的精度。

    - 推荐使用:
    - 对于需要低功耗、高精度和良好温度稳定性的应用,强烈推荐使用此运算放大器。
    综上所述,OP281/OP481是一款性能卓越且应用广泛的超低功耗运算放大器,非常适合在安全监控、便携式设备和电池供电系统中使用。

OP481GS参数

参数
CMRR - 共模抑制比 65dB
电路数 4
输出类型 Rail to Rail
放大器类型 General Purpose
Vos - 输入偏置电压 100μV
典型增益带宽 105KHz
典型压摆率 28mV/μs
典型供电电流 3.3μA(x2 Channels)
每个通道的输出电流 12mA
最小工作供电电压 -
通道数量 4
最大工作供电电压 ±6V,12V
电流 - 输入偏置 3nA
典型输入噪声电压密度 -
-3db带宽 -
关闭 -
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

OP481GS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP481GS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP481GS OP481GS数据手册

OP481GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
