OP270FZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 4mA 2.4V/μs 3.6nV/rtHz 5MHz 120dB 关闭 2 2 4.5V 15V 20μV 10nA General Purpose CERDIP-8 通孔安装
供应商型号: TOM-OP270FZ
供应商: 海外现货
标准整包数: 48

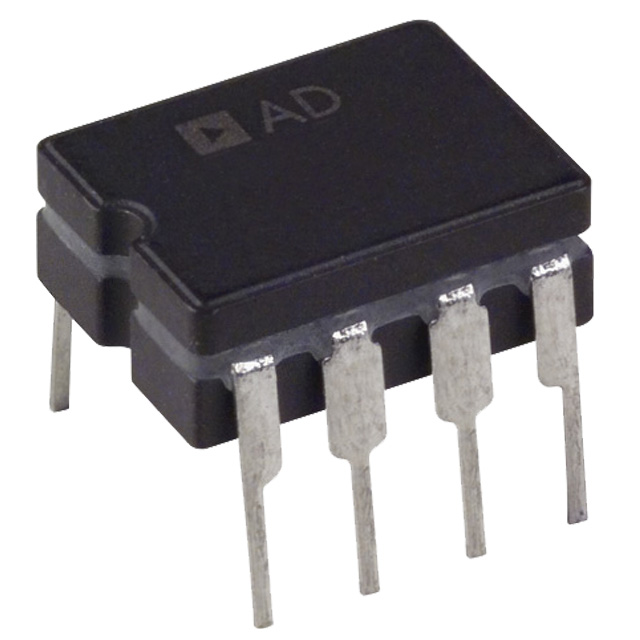

ANALOG DEVICES 运算放大器 OP270FZ

OP270FZ概述


    产品简介


    产品名称: OP270 双路低噪声精密运算放大器
    产品类型: 运算放大器(双路)
    主要功能:
    - 非常低的电压噪声密度(最大值为5 nV/√Hz)
    - 优异的输入失调电压(最大值为75 μV)
    - 低失调电压漂移(最大值为1 μV/°C)
    - 高增益(最小值为1500 V/mV)
    - 出色的共模抑制比(最小值为106 dB)
    - 典型的转换速率(2.4 V/μs)
    - 典型的增益带宽积(5 MHz)
    应用领域:
    - 多重增益模块
    - 低噪声仪表放大器
    - 双缓冲器
    - 低噪声活动滤波器
    - 数字平衡控制
    - 双可编程增益放大器

    技术参数


    | 参数 | 符号 | 测试条件 | OP270E | OP270F | OP270G |
    |
    | 输入失调电压 | VOS 10 - 200 μV | 15 - 250 μV | 50 - 400 μV |
    | 输入失调电流 | IOS | VCM = 0 V | 1 - 15 nA | 3 - 40 nA | 5 - 60 nA |
    | 输入噪声电压密度 | en | fO = 1 kHz | 3.2 - 5.0 nV/√Hz | 3.2 - 5.0 nV/√Hz | 3.2 - 5.0 nV/√Hz |
    | 增益带宽积 | GBP 5 MHz | 5 MHz | 5 MHz |
    | 电源电流 | ISY | 无负载 | 4 - 6.5 mA | 4 - 6.5 mA | 4 - 6.5 mA |

    产品特点和优势


    - 低噪声密度:OP270 的电压噪声密度在 1 kHz 时仅为 5 nV/√Hz,这使得它成为高精度应用的理想选择。
    - 高增益:提供高增益以确保良好的增益精度和线性度,即使在高增益应用中也是如此。
    - 出色的 CMR:共模抑制比超过 106 dB,可以显著减少由于接地噪声和电源波动引起的误差。
    - 低功耗:相对于两个 OP27 单独运行,双路 OP270 的功耗降低了三分之一,非常适合于功率敏感的应用。
    - 温度稳定性:保证在整个军用温度范围内,输入失调电压小于 75 μV 和漂移小于 1 μV/°C。

    应用案例和使用建议


    案例一:电压和电流噪声
    - 典型应用: 低噪声仪表放大器和多重增益模块。
    - 使用建议: 在使用过程中,要确保源电阻尽可能小,以保持总噪声最低。对于源电阻较大的应用,可以考虑使用 OP200,因为其电流噪声较低。
    案例二:双可编程增益放大器
    - 典型应用: 用于构建空间节省的双可编程增益放大器。
    - 使用建议: 利用 DAC 数据总线设置数字代码,通过微处理器控制反馈电阻比,从而实现精确的增益调节。

    兼容性和支持


    - 封装类型: 8 引脚陶瓷双列直插封装 (CERDIP) 和 8 引脚塑料双列直插封装 (PDIP)。
    - 支持服务: 用户可以通过官方网站获得技术支持和相关文档更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电路噪声大 | 确保所有连接均良好,减小源电阻,检查电源噪声并加以消除。 |
    | 温度稳定性差 | 确保使用时保持合适的温度范围,避免过热。 |
    | 信号失真 | 检查电路配置和连接,确保正确匹配外部组件。 |

    总结和推荐


    综述: OP270 是一款具有卓越性能的双路低噪声精密运算放大器。它的特点包括低噪声密度、高增益和出色的共模抑制能力。它在多种应用中表现出色,特别是在需要高精度和低噪声的场合。
    推荐: 综合以上各方面因素,OP270 是非常值得推荐的产品。无论是工业、科研还是音频应用,OP270 都能提供可靠和稳定的性能。

OP270FZ参数

参数
典型增益带宽 5MHz
典型供电电流 4mA
电路数 2
通道数量 2
典型输入噪声电压密度 3.6nV/rtHz
最小工作供电电压 4.5V
CMRR - 共模抑制比 120dB
每个通道的输出电流 -
Vos - 输入偏置电压 20μV
放大器类型 General Purpose
-3db带宽 -
典型压摆率 2.4V/μs
输出类型 -
最大工作供电电压 15V
电流 - 输入偏置 10nA
关闭 关闭
10.29mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

OP270FZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP270FZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP270FZ OP270FZ数据手册

OP270FZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
