LT1784CS6#TRMPBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 750μA 2.2V/μs 25nV/rtHz 2.6MHz 95dB Rail to Rail 27mA 1 1 ±9V,18V 1.6mV 250nA General Purpose TSOT-23-6 贴片安装,黏合安装 2.9mm(长度)*1mm(高度)
供应商型号: LT1784CS6#TRMPBF
供应商: 期货订购
标准整包数: 1000

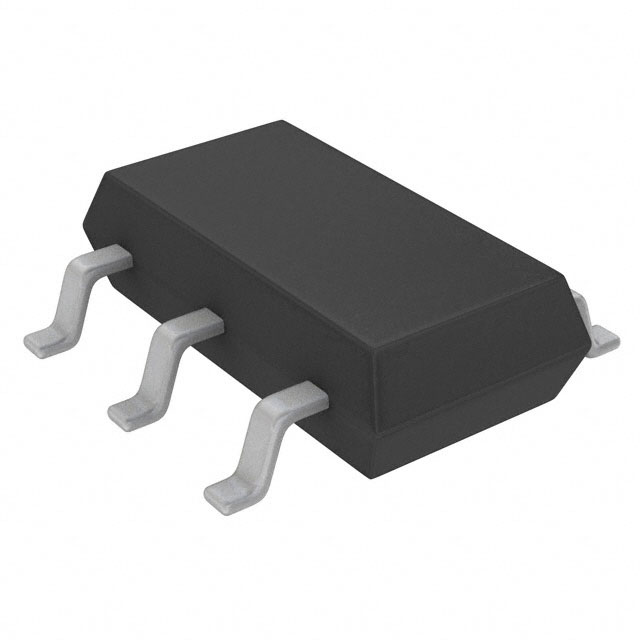

ANALOG DEVICES 运算放大器 LT1784CS6#TRMPBF

LT1784CS6#TRMPBF概述

    LT1784 超越顶端低功耗运算放大器技术手册

    1. 产品简介


    产品类型:LT1784是一款高速、低功耗、轨对轨输入输出运算放大器,采用小型SOT-23封装。
    主要功能:该芯片支持单极和双极电源供电,总电压范围为2.5V至18V;具备超越顶端(Over-The-Top)操作能力,可以处理高达18V的差分和共模电压;并提供关断功能,可显著降低静态电流。
    应用领域:适用于便携式仪表、电池供电系统、传感器调理、电流检测、多路复用放大器以及4mA至20mA传输器等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 总供电电压 | 2.5 18 | V |
    | 输入偏置电流 | 0.25 | 0.5 | 500 | nA |
    | 输入失调电压 | 1.6 | 3.75 | 4.8 | mV |
    | 开环增益 | 90 | 1000 V/mV |
    | 增益带宽积 | 1.2 | 2.5 MHz |
    | 摆率 | 1.1 | 2.1 V/μs |
    | 输出短路电流 | 4 | 15 | 40 | mA |
    | 工作温度范围 | -40 85 | °C |

    3. 产品特点和优势


    - 低功耗设计:典型情况下仅需750μA的静态电流,极大延长电池使用寿命。
    - 卓越的输入共模范围:输入范围可覆盖地面至正电源,提供18V的差分和共模处理能力。
    - 高精度性能:最大输入失调电压为4.8mV,漂移仅为15μV/°C。
    - 轨到轨输出能力:能驱动15mA负载且保持全范围输出。
    - 灵活的供电模式:支持单电源和双电源配置,兼容多种供电电压组合。

    4. 应用案例和使用建议


    应用案例:在便携式医疗设备中,LT1784可用作传感器信号调理电路的核心组件,处理低频微弱信号。此外,在工业自动化控制中,它能驱动LED显示模块或执行机构的信号放大需求。
    使用建议:
    1. 确保输入电源电压在2.5V至18V范围内稳定。
    2. 在负载较高时,建议使用额外的4.7μF电容进行滤波以减少纹波效应。
    3. 选择合适的外部电阻配置来调整增益,如Av=2或Av=20。

    5. 兼容性和支持


    - 兼容性:LT1784支持与大多数标准单极和双极电源系统无缝集成。
    - 技术支持:Linear Technology提供全面的技术文档和支持服务,涵盖详细的设计指南及样例电路图。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静态电流过高 | 检查是否有外部元件异常连接或漏电现象。 |
    | 输出摆幅不足 | 确认负载阻抗匹配是否正确,适当增加外部电容。|
    | 温度漂移严重 | 使用低漂移电阻和电容进行补偿。 |

    7. 总结和推荐


    综合评估:LT1784以其卓越的性能表现、紧凑的尺寸以及广泛的适用性成为电子设计的理想选择。其超低功耗、高精度和灵活供电模式使其特别适合电池供电的应用场景。
    推荐结论:强烈推荐使用LT1784运算放大器,尤其针对对体积和功耗要求较高的应用项目。其优异的表现和广泛的适用性使其成为市场上最具竞争力的产品之一。

LT1784CS6#TRMPBF参数

参数
关闭 -
典型输入噪声电压密度 25nV/rtHz
典型压摆率 2.2V/μs
每个通道的输出电流 27mA
Vos - 输入偏置电压 1.6mV
电路数 1
典型供电电流 750μA
CMRR - 共模抑制比 95dB
-3db带宽 -
放大器类型 General Purpose
最小工作供电电压 -
输出类型 Rail to Rail
最大工作供电电压 ±9V,18V
电流 - 输入偏置 250nA
通道数量 1
典型增益带宽 2.6MHz
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LT1784CS6#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1784CS6#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1784CS6#TRMPBF LT1784CS6#TRMPBF数据手册

LT1784CS6#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 15.4462
2000+ ¥ 15.0535
3000+ ¥ 14.6608
库存: 9000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 15446.2
