LT6020HDD-1#TRPBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 90μA(x2 Channels) 5V/μs 50nV/rtHz 400KHz 132dB Rail to Rail 11mA 2 2 30V 20μV 100pA General Purpose DFN 贴片安装,黏合安装
供应商型号: Q-LT6020HDD-1#TRPBF
供应商: 期货订购
标准整包数: 2500

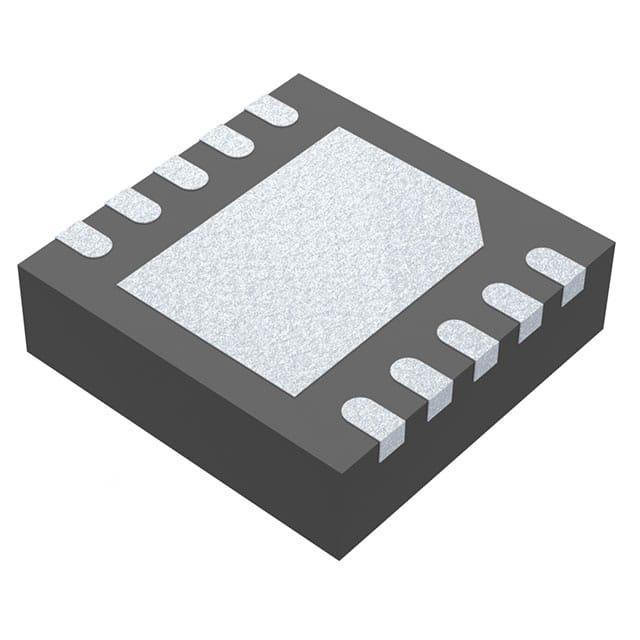

ANALOG DEVICES 运算放大器 LT6020HDD-1#TRPBF

LT6020HDD-1#TRPBF概述


    产品简介


    LT6020/LT6020-1 运算放大器
    LT6020 和 LT6020-1 是由 Linear Technology 公司设计的低功耗、高增益带宽乘积的精密运算放大器。这些器件广泛应用于精密信号处理、多路复用模拟到数字转换器(MUX)、低功耗便携系统和低功耗无线传感器网络等领域。特别是 LT6020-1 增加了关断模式,使其成为便携式和电池供电设备的理想选择。

    技术参数


    - 电压范围:总电源电压 (V+ 到 V–) 为 36V。
    - 输入特性:
    - 差分输入电压:高达 36V。
    - 输入电压范围:相对于 V– 可达 36V。
    - 输入电流(±IN, DGND, EN):±10mA。
    - 电源电流:
    - 每个放大器的静态电流:典型值 100μA。
    - 关断模式下电源电流:典型值 1.4μA(LT6020-1)。
    - 性能参数:
    - 最大输出电压摆幅:低边 (VOUT – V–) 可达 -300mV 至 300mV,高边 (V+ – VOUT) 可达 -190mV 至 190mV。
    - 跨导:5V/μs。
    - 增益带宽乘积:400kHz。
    - 失调电压:最大 30μV。
    - 噪声密度:10Hz 时为 50nV/√Hz。
    - 封装:
    - DFN 封装(8引脚和10引脚)。
    - MSOP 封装(8引脚)。


    产品特点和优势


    1. 卓越的电压摆幅和跨导:LT6020/LT6020-1 提供了快速的上升时间和下降时间,适用于需要高精度和快速响应的应用。
    2. 低功耗:LT6020 的静态电流仅为 100μA,适合于低功耗便携式设备。
    3. 关断模式:LT6020-1 提供关断模式,可将电源电流降低至 1.4μA,提高了系统的能效。
    4. 宽温度范围:工作温度范围为 -40°C 到 125°C,确保在极端环境下的可靠运行。

    应用案例和使用建议


    - 多路复用模拟到数字转换器:LT6020 高速和高精度特性使其非常适合用于模拟信号的处理和转换。例如,在高速数据采集系统中,LT6020 可以用来提高信号的稳定性和精度。
    - 低功耗无线传感器网络:LT6020-1 的低功耗和关断模式使其成为理想的选择。对于传感器节点来说,能够在不使用时降低功耗可以显著延长电池寿命。
    - 建议:在使用过程中,注意确保电路的电源供应稳定,并适当增加去耦电容以减少电源纹波。同时,合理利用关断模式可以有效节约能耗。

    兼容性和支持


    - 兼容性:LT6020 和 LT6020-1 与多种其他电子元器件兼容,特别是在需要高精度信号处理和低功耗的场合。
    - 支持:Linear Technology 提供详尽的技术文档和支持服务,包括在线资源和技术论坛,帮助用户解决遇到的问题。

    常见问题与解决方案


    1. 问:如何判断放大器是否进入关断模式?
    - 答:可以通过测量器件的电源电流来判断。如果电流接近 1.4μA(LT6020-1),则表明已进入关断模式。
    2. 问:如何确保输入电压在安全范围内?
    - 答:输入电压必须保持在 V– 到 V+ - 3V 的范围内。为了防止过压损坏,可以在输入端添加合适的保护电路。
    3. 问:放大器输出饱和电压过高怎么办?
    - 答:可以通过减小负载电阻或调整电源电压来改善输出饱和电压问题。

    总结和推荐


    总体而言,LT6020 和 LT6020-1 是市场上高性能、高可靠性的运算放大器。它们具备低功耗、高精度、快速响应的特点,适合应用于多种高端应用领域。尤其是 LT6020-1,它具备关断模式,使其成为低功耗应用的首选。强烈推荐在精密信号处理、低功耗便携系统及传感器网络中使用 LT6020/LT6020-1。

LT6020HDD-1#TRPBF参数

参数
电路数 2
通道数量 2
典型供电电流 90μA(x2 Channels)
-3db带宽 -
最小工作供电电压 -
典型压摆率 5V/μs
CMRR - 共模抑制比 132dB
输出类型 Rail to Rail
电流 - 输入偏置 100pA
Vos - 输入偏置电压 20μV
典型增益带宽 400KHz
最大工作供电电压 30V
关闭 -
典型输入噪声电压密度 50nV/rtHz
每个通道的输出电流 11mA
放大器类型 General Purpose
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT6020HDD-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6020HDD-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT6020HDD-1#TRPBF LT6020HDD-1#TRPBF数据手册

LT6020HDD-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 39.809
5000+ ¥ 38.6716
7500+ ¥ 37.5342
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 99522.5
