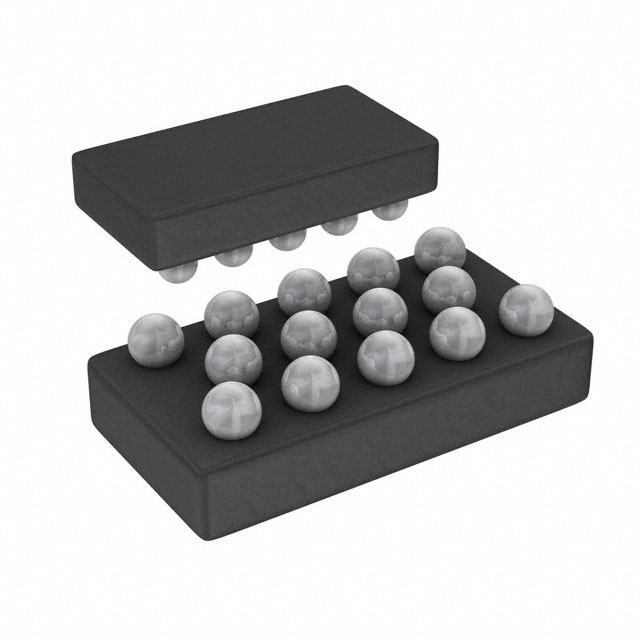

OP482ACBZ-R7

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 210μA(x2 Channels) 9V/μs 36nV/rtHz@ ±15V 4MHz 10mA 4 4 200μV 3pA J-FET BGA 贴片安装 2.12mm*1.13mm*400μm
供应商型号: CY-OP482ACBZ-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 OP482ACBZ-R7

OP482ACBZ-R7概述


    产品简介


    产品名称:OP282/OP482 双/四通道低功耗高斯皮特运算放大器
    产品类型:双/四通道低功耗高斯皮特(JFET)运算放大器
    主要功能:
    - 高速运行
    - 低电源电流消耗
    - 宽带宽
    - 低偏移电压
    - 低偏置电流
    应用领域:
    - 活动滤波器
    - 快速放大器
    - 积分器
    - 电源电流监控
    - 高侧信号调节

    技术参数


    | 参数 | 值 |

    | 最大电源电压 | ±18 V |
    | 最大输入电压 | ±18 V |
    | 差分输入电压范围 | ±36 V |
    | 最大输出电压摆幅 | ±13.5 V |
    | 输出短路持续时间 | 不限 |
    | 存储温度范围 | -65°C 至 +150°C |
    | 工作温度范围 | -40°C 至 +85°C |
    | 输入偏置电流 | 3 pA 至 100 pA(最大值) |
    | 输入失调电压 | 3 mV 至 4 mV |
    | 输入失调电流 | 1 pA 至 50 pA |
    | 开环增益 | 20 V/mV(典型值) |
    | 电源抑制比(PSRR) | 25 μV/V 至 316 μV/V |
    | 偏置电流温度系数 | 8 pA/°C(最大值) |
    | 斜率(Slew Rate) | 7 V/μs 至 9 V/μs |
    | 全功率带宽(BWP) | 125 kHz(典型值) |
    | 增益带宽积(GBP) | 4 MHz |
    | 电压噪声密度 | 36 nV/√Hz(典型值) |

    产品特点和优势


    产品特点:
    - 高速(斜率:9 V/μs)
    - 宽带宽(4 MHz)
    - 低电源电流(250 μA/放大器)
    - 低偏移电压(3 mV)
    - 低偏置电流(100 pA)
    - 快速建立时间
    - 共模范围包括正电源
    - 无条件稳定
    优势:
    - 特别适合电池供电系统或电源受限的应用
    - 具有广泛的共模电压范围
    - 能在-40°C 至 +85°C 的温度范围内正常工作
    - 提供多种封装选择(如8-lead, narrow SOIC;MSOP;14-lead PDIP)

    应用案例和使用建议


    应用案例:
    - 在医疗设备中用于信号处理和滤波
    - 在工业自动化中用于信号放大和转换
    - 在消费电子中用于音频信号的增强和处理
    使用建议:
    - 确保正确连接电源以避免短路和过载
    - 根据具体应用选择合适的封装
    - 注意工作温度范围,确保在指定温度范围内使用

    兼容性和支持


    - 兼容性:适用于各种电路设计,特别是需要低功耗和高速度的应用场景。
    - 支持:厂商提供详细的文档和支持,包括技术手册和应用指南。同时,技术支持团队可以提供进一步的技术咨询和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 偏置电流过高 | 检查电路设计和电源电压是否符合要求,确认电源电压和负载电阻是否匹配。 |
    | 输出电压不稳定 | 确认反馈回路和负载电阻设置正确,检查是否有电容加载影响。 |
    | 增益异常 | 检查输入信号幅度和频率,确保在规定范围内;检查接线是否正确。 |

    总结和推荐


    综合评估:
    - 优点:OP282/OP482 双/四通道低功耗高斯皮特运算放大器具有高速度、低功耗和广泛的工作温度范围,特别适用于电池供电系统或电源受限的应用。其高输入阻抗和低噪声性能使其成为精密测量和信号处理的理想选择。
    - 推荐:鉴于其出色的性能和广泛的应用范围,强烈推荐该产品在需要高性能和低功耗的应用中使用。
    综上所述,OP282/OP482 是一款性能卓越、应用广泛的电子元器件,值得在各类项目中采用。

OP482ACBZ-R7参数

参数
电路数 4
CMRR - 共模抑制比 -
典型供电电流 210μA(x2 Channels)
-3db带宽 -
电流 - 输入偏置 3pA
典型压摆率 9V/μs
Vos - 输入偏置电压 200μV
通道数量 4
关闭 -
每个通道的输出电流 10mA
放大器类型 J-FET
最小工作供电电压 -
典型输入噪声电压密度 36nV/rtHz@ ±15V
典型增益带宽 4MHz
输出类型 -
最大工作供电电压 -
长*宽*高 2.12mm*1.13mm*400μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
包装方式 散装

OP482ACBZ-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP482ACBZ-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP482ACBZ-R7 OP482ACBZ-R7数据手册

OP482ACBZ-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
