LT1413ACN8#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 350μA(x2 Channels) 400mV/μs 23nV/rtHz 950KHz 101dB 2mA 2 2 22V 75μV 8nA General Purpose PDIP-8 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: LT1413ACN8#PBF
供应商: 期货订购
标准整包数: 1000

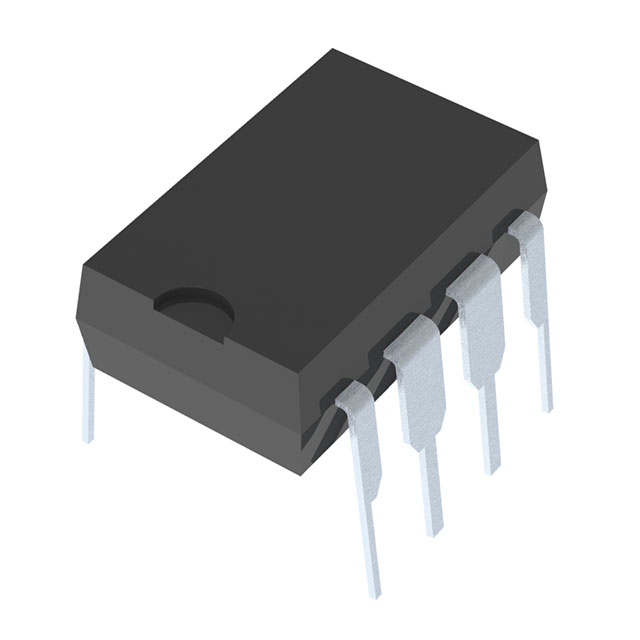

ANALOG DEVICES 运算放大器 LT1413ACN8#PBF

LT1413ACN8#PBF概述


    产品简介


    产品名称: LT1413 单电源双精密运算放大器
    类型: 运算放大器(Op Amp)
    主要功能: 单电源操作,输入电压可以低于接地电平,输出能够摆动到接地,无须下拉电阻,具备相位反转保护功能。
    应用领域: 单电源系统、仪表放大器、滤波器、电池供电系统、应变片和桥式放大器等。

    技术参数


    - 输入偏置电流(IB): 9~18nA
    - 输入失调电流(IOS): 0.1~0.8nA
    - 输入噪声电压(en): 0.55~1.1µVp-p (0.1Hz到10Hz)
    - 输入噪声电流密度(in): 0.02~0.07pA/√Hz (1000Hz)
    - 增益带宽积(GBW): 600~950kHz
    - 单位增益带宽(GBP): 950kHz
    - 大信号增益(AVOL): 350~1400V/mV
    - 输出饱和电压: ±12.5~±14V
    - 短路持续时间: 不限
    - 工作温度范围: -40°C 到 85°C
    - 存储温度范围: -65°C 到 150°C
    - 功耗: 330~480µA/每放大器

    产品特点和优势


    特点:
    - 单电源操作: 支持单电源运行,输入电压可以低至负电源电平以下。
    - 相位反转保护: 防止输入电压过低导致的相位反转,提高系统的稳定性和可靠性。
    - 输出摆动到地面: 输出可以摆动到接近接地电平,无需额外的下拉电阻。
    - 低功耗: 具有较低的功耗和较高的电源效率。
    - 高精度: 输入偏移电压极低,适用于需要高精度的应用场合。
    优势:
    - 成本效益: 相比于其他同类产品,LT1413具有更高的性价比。
    - 灵活性: 能够在多种不同的应用环境中工作,如单电源系统、仪表放大器和电池供电系统等。
    - 易于集成: 减少了外部电路的设计复杂度,便于集成到现有的设计中。

    应用案例和使用建议


    应用案例:
    - 单电源系统: LT1413可以在仅需一个电源的情况下正常工作,非常适合用于汽车、消费电子和其他低功耗设备中。
    - 桥式放大器: 在应变片或桥式传感器中使用,LT1413能够提供高精度的放大效果。
    使用建议:
    - 避免输入过载: 确保输入信号不会超过最大额定值,以免损坏芯片。
    - 外部补偿: 可以考虑添加外部补偿电路来改善性能,特别是在高频应用中。
    - 注意温度影响: 高温环境下需要注意功耗和散热,以保持稳定的性能。

    兼容性和支持


    兼容性:
    - 电源电压: 2.85V到15V之间,兼容各种电源环境。
    - 温度范围: -40°C 到 85°C 的宽工作温度范围使其适用于多种恶劣环境。
    支持:
    - 技术支持: Linear Technology 提供全面的技术支持和文档资源,确保用户能够充分利用LT1413的功能。
    - 质量保证: LT1413符合行业标准,并通过严格的质量控制流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入过载 | 确保输入信号在额定范围内,避免超出芯片的最大额定值。 |
    | 输出不稳定 | 检查电源电压是否稳定,考虑添加外部滤波电路。 |
    | 温度过高 | 加强散热措施,避免长时间满负荷运行。 |

    总结和推荐


    总结:
    LT1413是一款高性能的单电源双精密运算放大器,其单电源操作、相位反转保护、高精度和低功耗等特点使其在多个领域都表现出色。通过灵活的设计和广泛的应用范围,LT1413能够满足不同客户的需求。
    推荐:
    基于其卓越的性能和成本效益,强烈推荐LT1413用于需要高精度和稳定性的单电源系统、桥式传感器以及其他电子设备中。无论是专业设计人员还是初学者,都可以通过它轻松实现高性能的放大和滤波效果。

LT1413ACN8#PBF参数

参数
最小工作供电电压 -
-3db带宽 -
关闭 -
输出类型 -
每个通道的输出电流 2mA
典型供电电流 350μA(x2 Channels)
放大器类型 General Purpose
最大工作供电电压 22V
CMRR - 共模抑制比 101dB
典型增益带宽 950KHz
典型输入噪声电压密度 23nV/rtHz
典型压摆率 400mV/μs
电流 - 输入偏置 8nA
Vos - 输入偏置电压 75μV
电路数 2
通道数量 2
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1413ACN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1413ACN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1413ACN8#PBF LT1413ACN8#PBF数据手册

LT1413ACN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 47.4596
2000+ ¥ 46.253
3000+ ¥ 45.0464
库存: 3000
起订量: 1000 增量: 50
交货地:
最小起订量为:1000
合计: ¥ 47459.6
