LT1058CN

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 1.7mA(x4 Channels) 13V/μs 28nV/rtHz@ ±15V 5MHz 4 4 ±20V 250μV 7pA J-FET PDIP-14 通孔安装 6.48mm(宽度)*3.3mm(高度)
供应商型号: LT1058CN-ND
供应商: Digi-Key
标准整包数: 1

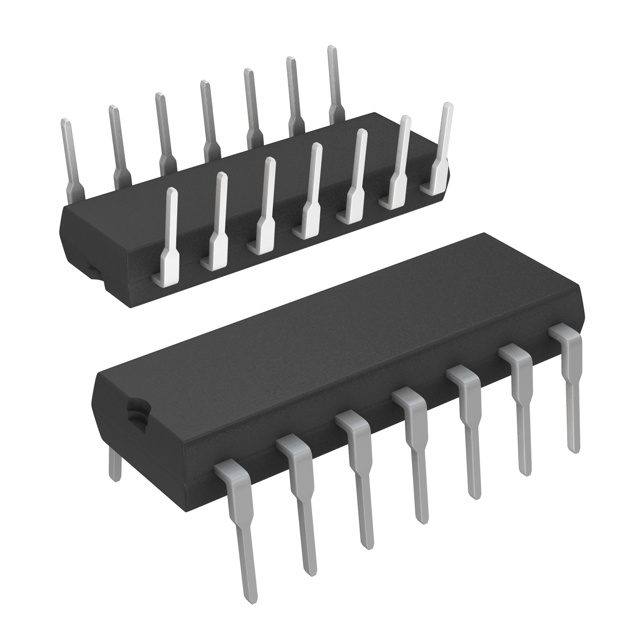

ANALOG DEVICES 运算放大器 LT1058CN

LT1058CN概述

    # LT1057/LT1058 高速精密运算放大器技术手册

    产品简介


    基本信息
    LT1057 和 LT1058 是高性能运算放大器系列的一部分,由 Linear Technology 公司推出。其中,LT1057 是一款匹配型 JFET 输入双通道运算放大器,采用行业标准的 8 引脚封装;而 LT1058 是一款低偏置电压四通道 JFET 输入运算放大器,使用标准 14 引脚封装。这两种芯片以其卓越的速度和精度性能而著称,广泛应用于需要高精度和高速度操作的场合。
    主要功能
    - 高速性能: 支持高达 14V/µs 的上升速率(最小值为 10V/µs)。
    - 宽频带: 具备 5MHz 的增益带宽积。
    - 高输入阻抗: 适合仪器仪表应用。
    - 低噪声: 1kHz 下的输入噪声电压密度仅为 13nV/√Hz。
    应用领域
    - 高速精密仪器放大器
    - 快速精确采样保持电路
    - 对数放大器
    - 数模转换器输出放大器
    - 光电二极管放大器
    - 电压频率转换器
    - 频率电压转换器

    技术参数


    以下是从技术手册中提取的关键技术规格:
    | 参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入偏置电流 | 在 70°C 下的典型值 | ±5 | ±15 | ±50 | pA |
    | 输入失调电压 | LT1057 和 LT1058 的典型值 | 150 | 200 | 450 | μV |
    | 输入噪声电压密度 | 在 1kHz 下的典型值 | 13 | 26 nV/√Hz |
    | 增益带宽积 | 在 1MHz 下的典型值 | 3.5 | 5 MHz |
    | 输出摆幅 | 在 ±15V 电源下 | ±12 | ±13 V |

    产品特点和优势


    - 卓越性能: 拥有优秀的高频响应和低噪声特性。
    - 节省空间: LT1058 能够替代四个单通道精密运算放大器,减少 PCB 占用面积。
    - 稳定性强: 具备良好的电源抑制比(PSRR)和共模抑制比(CMRR),适用于复杂系统设计。

    应用案例和使用建议


    典型应用场景
    LT1057/LT1058 可用于各种工业控制、医疗设备以及科研仪器中,如精密测量仪器、信号调理模块等。
    使用建议
    - PCB 设计: 确保正确放置去耦电容以提高稳定性和减少噪声。
    - 热管理: 注意芯片的工作温度范围(-55°C 至 +125°C),避免过热影响寿命。

    兼容性和支持


    - 兼容性: 可直接替换 LF353、LF412 等常用型号。
    - 技术支持: Linear Technology 提供详尽的技术文档和支持服务。

    常见问题与解决方案


    问题 1: 偏置电流过大
    解决方案: 检查外部电路是否存在漏电流问题,并适当增加保护措施。
    问题 2: 输出不稳定
    解决方案: 调整反馈网络中的电阻值,确保闭环增益配置合理。

    总结和推荐


    LT1057/LT1058 是一款性能优越、适用广泛的高性能运算放大器。其紧凑的设计、强大的功能以及出色的可靠性使其成为许多高端应用的理想选择。我们强烈推荐此产品给需要高性能运算放大的工程师和技术人员。

LT1058CN参数

参数
电路数 4
典型输入噪声电压密度 28nV/rtHz@ ±15V
典型增益带宽 5MHz
输出类型 -
最大工作供电电压 ±20V
-3db带宽 -
典型压摆率 13V/μs
最小工作供电电压 -
Vos - 输入偏置电压 250μV
关闭 -
放大器类型 J-FET
每个通道的输出电流 -
电流 - 输入偏置 7pA
通道数量 4
典型供电电流 1.7mA(x4 Channels)
CMRR - 共模抑制比 -
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-14
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 管装

LT1058CN厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1058CN数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1058CN LT1058CN数据手册

LT1058CN封装设计

查看详情并下载
Symbol
Footprint
3D Model
