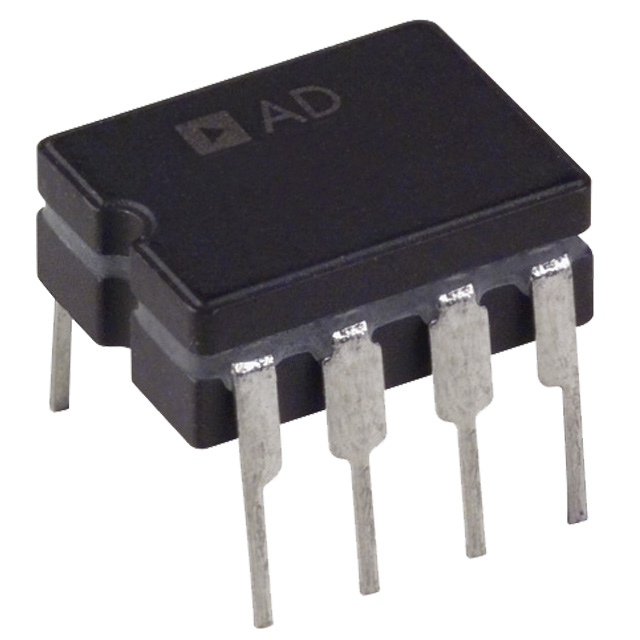

OP77FZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 300mV/μs 10.5nV/rtHz 600KHz 关闭 1 1 ±22V 20μV 1.2nA General Purpose CERDIP-8 通孔安装
供应商型号: CY-OP77FZ
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 OP77FZ

OP77FZ概述

    Next Generation OP07 Ultralow Offset Voltage Operational Amplifier

    1. 产品简介


    OP07是一款超低失调电压运算放大器,专为需要高精度和低噪声的应用设计。它具备出色的增益线性度、极高的开环增益(最低5000 V/mV)、低温漂和低功耗等特性。OP07适用于多种精密仪器仪表、医疗设备和工业控制等领域,确保在广泛的温度范围内的准确性和可靠性。

    2. 技术参数


    - 基本规格
    - 电源电压:±15V
    - 工作温度范围:−25°C至+85°C
    - 输出短路耐久:无限制
    - 关键电气特性
    - 输入失调电压(VOS):25 μV最大值(25°C时)
    - 输入失调电流(IOS):0.3 nA至2.8 nA
    - 输入偏置电流(IB):−0.2 nA至+2.8 nA
    - 输入噪声电压密度(en):10.3 nV/√Hz(10 Hz时)
    - 输入噪声电流密度(in):0.32 pA/√Hz(10 Hz时)
    - 性能参数
    - 开环增益(AVO):≥10,000,000
    - 增益带宽积(GBW):0.4 MHz
    - 轨到轨输出摆幅:±13.5 V(负载电阻≥10 kΩ时)
    - 电源抑制比(PSRR):3 μV/V(最大)
    - 共模抑制比(CMRR):0.1 μV/V(最大)
    - 输出短路电流:最大60 mA
    - 功耗:50 mW(±15 V电源时)

    3. 产品特点和优势


    - 出色的增益线性度:增益超过10,000,000且在整个10 V输出范围内保持恒定,显著减少了系统非线性误差。
    - 极低的输入失调电压和温度系数:典型值为25 μV,温度系数为0.3 μV/°C,几乎消除了温度变化对失调电压的影响。
    - 优异的电源抑制比:最高可达3 μV/V,有效地减小了由电源波动引起的误差。
    - 低功耗:仅需50 mW的最大功耗,适合便携式和电池供电设备。
    - 广泛的适用性:适用于高分辨率仪器仪表和其他误差预算紧的应用场合。

    4. 应用案例和使用建议


    - 高增益差分放大器:如图27所示的电路,可实现高增益和优秀的共模抑制能力,特别适合信号测量和处理。
    - 隔离大容性负载:如图28所示,通过反馈电容来减少最大摆率,但仍能驱动任意大小的容性负载。
    - 电流源:如图29和图30所示,可提供精确的电流输出,适用于各种电流源和电流检测应用。
    - 高精度电流Sink:如图31和图32所示,可实现大电流的高精度控制,适用于工业自动化和电机控制等领域。

    5. 兼容性和支持


    OP07可与其他标准的运算放大器管脚兼容,适用于现有电路的直接替换。制造商提供详尽的技术支持文档和售后服务,帮助客户快速解决使用过程中的问题。

    6. 常见问题与解决方案


    - 问题:如何进行失调电压调整?
    - 解决方法:通过引脚1和引脚8连接外部电阻网络,以实现失调电压的微调。具体连接方式参见手册中的详细图解。

    - 问题:如何降低电源纹波的影响?
    - 解决方法:在电源端添加足够的去耦电容,通常选择10 µF以上的电解电容和0.1 µF陶瓷电容并联使用,可以显著改善电源的稳定性。

    7. 总结和推荐


    综上所述,OP07运算放大器凭借其出色的增益线性度、超低失调电压、低功耗和优异的电源抑制特性,在高精度应用中表现出色。尤其适合精密仪器、医疗设备及工业控制系统。强烈推荐给追求高性能和高可靠性的工程师和设计师。
    此综述覆盖了OP07的核心特性和使用要点,旨在帮助用户更好地理解和应用这款先进的运算放大器。

OP77FZ参数

参数
通道数量 1
每个通道的输出电流 -
典型压摆率 300mV/μs
-3db带宽 -
CMRR - 共模抑制比 -
典型输入噪声电压密度 10.5nV/rtHz
典型增益带宽 600KHz
电流 - 输入偏置 1.2nA
输出类型 -
最小工作供电电压 -
Vos - 输入偏置电压 20μV
放大器类型 General Purpose
最大工作供电电压 ±22V
关闭 关闭
电路数 1
典型供电电流 -
10.29mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
