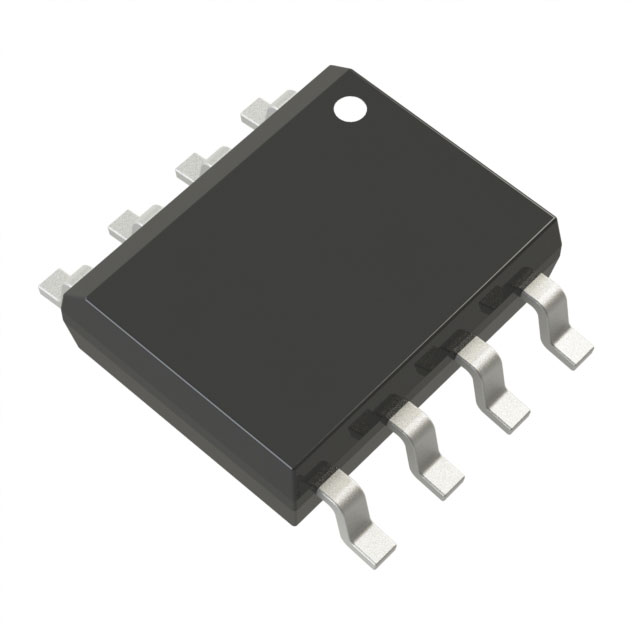

LTC6090IS8E#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 2.8mA 21V/μs 14nV/rtHz@ ±70V 12MHz 70dB 关闭 Rail to Rail 50mA 1 1 2.7V ±70V,140V 330μV 3pA General Purpose SOIC-8 贴片安装 1.1mm(高度)
供应商型号: LTC6090IS8E#PBF
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 运算放大器 LTC6090IS8E#PBF

LTC6090IS8E#PBF概述

    LTC6090/LTC6090-5 高压精密运算放大器技术手册

    1. 产品简介


    LTC6090/LTC6090-5 是一款由Linear Technology(现为Analog Devices)生产的高压、精密单片运算放大器。该系列产品适用于高电压、高阻抗缓冲和/或高增益配置,具备轨到轨输出能力,适用于各类工业应用、测试与测量设备、自动化控制系统等领域。

    2. 技术参数


    LTC6090/LTC6090-5 的主要技术参数如下:
    - 总电源电压范围:±4.75V 至 ±70V(最大140V)
    - 0.1Hz至10Hz噪声:3.5μV峰峰值
    - 输入偏置电流:最大50pA
    - 低偏移电压:最大1.25mV
    - 低偏移漂移:±5μV/℃
    - 共模抑制比 (CMRR):最小130dB
    - 增益带宽积 (GBP):12MHz
    - 压摆率 (SR):21V/μs
    - 输入噪声电压密度:11nV/√Hz
    - 绝对最大额定值:总电源电压 (V+ 至 V-) 最大150V;最高工作结温:150°C
    - 热关断功能

    3. 产品特点和优势


    LTC6090/LTC6090-5 具备以下独特功能和优势:
    - 高输入阻抗:几乎为无穷大,适合高阻抗传感器应用。
    - 轨到轨输出:确保输出信号在电源轨的整个范围内波动。
    - 出色的噪声和偏移性能:低噪声和低偏移电压保证信号质量。
    - 内部温度保护:当芯片温度接近150°C时,TFLAG引脚会发出警告。
    - 广泛的工作电压范围:适合多种应用场合。
    - 高增益和高速度:确保在动态响应要求较高的场合下的高性能表现。

    4. 应用案例和使用建议


    LTC6090/LTC6090-5 主要应用于高压信号调理、传感器信号处理、精密仪器和自动控制系统等领域。在这些应用场景中,其独特的轨到轨输出和低噪声特性可以显著提升系统整体性能。
    - 传感器信号放大:适用于高阻抗传感器(如光敏二极管),确保信号不失真。
    - 工业控制:用于工业现场信号采集和处理,增强系统稳定性。
    - 精密测量:在需要高精度测量的场合,其低噪声和低偏移电压特性能够提供可靠的信号处理。
    使用建议:
    - 在设计电路时,考虑到热关断功能,需要合理的散热设计以确保长期稳定运行。
    - 考虑到输入偏置电流的影响,在高阻抗应用中需要注意输入端的防护措施。

    5. 兼容性和支持


    LTC6090/LTC6090-5 可以与多种逻辑电平接口,方便集成到现有系统中。制造商提供详尽的技术文档和支持服务,确保客户能够顺利应用该产品。

    6. 常见问题与解决方案


    常见的问题及其解决方案包括:
    - 问题:偏移电压异常
    - 解决方案:检查供电电压和接地情况,必要时添加外部补偿电路。

    - 问题:温度过高导致停机
    - 解决方案:加强散热措施,降低工作环境温度,必要时添加外部散热装置。

    7. 总结和推荐


    综上所述,LTC6090/LTC6090-5 运算放大器凭借其出色的性能和广泛的适用范围,成为高电压精密应用的理想选择。其低噪声、高增益、宽工作电压范围等特点使其在工业自动化、医疗设备、航空航天等领域有着广泛的应用前景。推荐设计者在需要高性能运算放大器的项目中选用该产品。
    通过以上的详细介绍和分析,LTC6090/LTC6090-5 在市场上具有很强的竞争优势,非常值得推荐使用。

LTC6090IS8E#PBF参数

参数
典型输入噪声电压密度 14nV/rtHz@ ±70V
Vos - 输入偏置电压 330μV
CMRR - 共模抑制比 70dB
典型增益带宽 12MHz
放大器类型 General Purpose
典型供电电流 2.8mA
关闭 关闭
典型压摆率 21V/μs
最大工作供电电压 ±70V,140V
最小工作供电电压 2.7V
通道数量 1
每个通道的输出电流 50mA
-3db带宽 -
电路数 1
电流 - 输入偏置 3pA
输出类型 Rail to Rail
长*宽*高 1.1mm(高度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LTC6090IS8E#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6090IS8E#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LTC6090IS8E#PBF LTC6090IS8E#PBF数据手册

LTC6090IS8E#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 49.4375
100+ ¥ 45.878
500+ ¥ 43.1095
库存: 1109
起订量: 10 增量: 100
交货地:
最小起订量为:10
合计: ¥ 494.37
