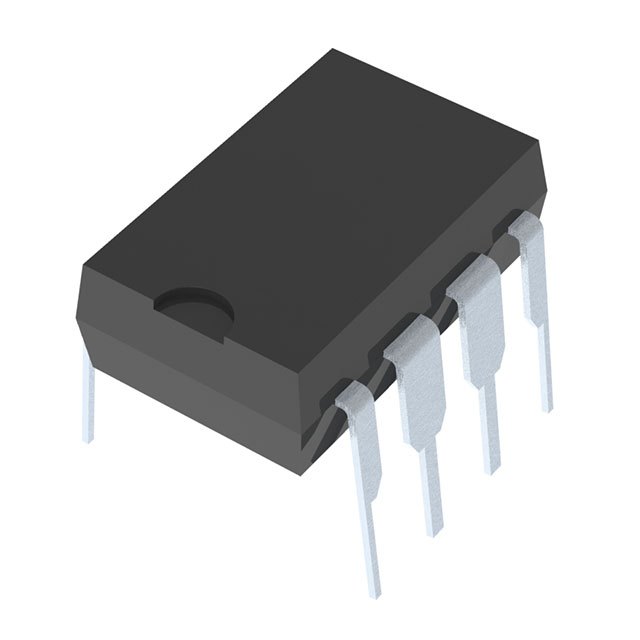

LTC1052CN8#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 1.7mA 4V/μs 30nV/rtHz 1.2MHz 140dB 关闭 CMOS 1.5mA 1 1 ±8V,16V 500nV 1pA Zero-Drift PDIP-8 通孔安装 19.558mm*6.477mm*3.302mm
供应商型号: LTC1052CN8#PBF
供应商: 国内现货
标准整包数: 1000
ANALOG DEVICES 运算放大器 LTC1052CN8#PBF

LTC1052CN8#PBF概述


    产品简介


    LTC1052/LTC7652 零漂移运算放大器
    LTC1052 和 LTC7652 是由 Linear Technology 开发的低噪声零漂移运算放大器,采用其增强型 LTCMOSTM 硅栅工艺制造。这些运放通过斩波稳定技术持续校正失调电压误差,不仅在初始阶段校正了偏置电压,还能随着时间和温度的变化保持较高的稳定性。此外,LTC1052/LTC7652 在输入电流方面表现出色,非常适合用于需要极高精度的应用场合,如热电偶放大器、应变仪放大器、低电平信号处理、医疗仪器等领域。

    技术参数


    - 输入偏置电压 (VOS):最大值 5μV
    - 输入偏置电压温度漂移 (∆VOS/∆Temp):最大值 0.05μV/°C(典型值为 0.01μV/°C)
    - 长期偏置电压稳定性 (∆VOS/∆Time):100nV/√月
    - 输入偏置电流 (IOS):最大值 ±30pA(典型值为 ±90pA)
    - 输入偏置电压温度范围:单电源操作:4.75V 至 16V(输入电压范围扩展至接地)
    - 输出短路持续时间:无限制
    - 存储温度范围:-55°C 至 150°C
    - 保证最小增益:120dB
    - 保证最小共模抑制比 (CMRR):120dB
    - 保证最小电源抑制比 (PSRR):120dB

    产品特点和优势


    - 高精度:最大输入偏置电压仅为 5μV,使得 LTC1052/LTC7652 在医疗仪器等高精度要求的应用中表现优异。
    - 低温度漂移:平均输入偏置电压温度漂移仅为 0.01μV/°C,确保了其在广泛温度范围内的一致性和可靠性。
    - 长期稳定性:拥有出色的长期稳定性,每月的偏置电压变化仅为 100nV/√月,适合需要长时间运行的工业应用。
    - 低输入噪声:通过斩波技术减少了低频噪声,内部噪声谱图显示其噪声密度在高频段明显降低。
    - 易用性:仅需两个外部电容器即可完成偏置校正和信号采样,简化了设计和调试过程。

    应用案例和使用建议


    LTC1052/LTC7652 广泛应用于多种高精度信号处理场景,例如热电偶放大器和应变仪放大器。对于热电偶信号处理,由于材料的热电动势效应,应选用低热电动势的材料来避免不必要的误差。对于印制电路板的设计,建议在输入连接周围设置保护环以减少泄漏电流的影响。此外,在选择连接器、开关和其他组件时,应优先考虑那些具有低热电动势的元件,从而减小误差。

    兼容性和支持


    LTC1052 和 LTC7652 支持多种封装形式,包括 8 引脚和 16 引脚的 PDIP 封装,以及其他类型的封装,如 CERDIP 和 PLCC。这些封装形式提供了灵活性,方便不同应用需求的实现。Linear Technology 为其产品提供详尽的技术支持,包括在线文档、应用指南和技术论坛,用户可以轻松获取相关技术支持。

    常见问题与解决方案


    - Q: 如何提高输入偏置电压的精度?
    A: 使用高质量的绝缘材料(如 Teflon)并定期清洁所有绝缘表面,可以显著提高输入偏置电压的精度。

    - Q: 如何降低噪声?
    A: 选择高质量的电容器(如聚酯或聚丙烯),并将电容器的引线直接焊接在电路板上,可以有效降低噪声。

    - Q: 温度漂移如何影响设备的精度?
    A: 使用具有低热电动势的电阻和连接器,同时确保接头温度均匀,可以减小温度漂移带来的影响。

    总结和推荐


    LTC1052/LTC7652 是一款非常优秀的零漂移运算放大器,适用于需要极高精度和稳定性的各种应用。其独特的斩波稳定技术和低噪声设计使其在工业控制、医疗仪器等领域表现出色。鉴于其卓越的性能和广泛应用的可能性,强烈推荐在高精度信号处理系统中使用这款运放。

LTC1052CN8#PBF参数

参数
每个通道的输出电流 1.5mA
电流 - 输入偏置 1pA
-3db带宽 -
电路数 1
典型输入噪声电压密度 30nV/rtHz
典型增益带宽 1.2MHz
典型供电电流 1.7mA
Vos - 输入偏置电压 500nV
通道数量 1
输出类型 CMOS
最大工作供电电压 ±8V,16V
关闭 关闭
最小工作供电电压 -
CMRR - 共模抑制比 140dB
典型压摆率 4V/μs
放大器类型 Zero-Drift
长*宽*高 19.558mm*6.477mm*3.302mm
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
