LT1970AIFE#PBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 7mA 1.6V/μs 15nV/rtHz 3.6MHz 105dB 800mA 1 1 5V ±18V,36V 200μV 160nA 3.6MHz General Purpose SOP 贴片安装 1.2mm(高度)
供应商型号: 4020928
供应商: 海外现货
标准整包数: 1

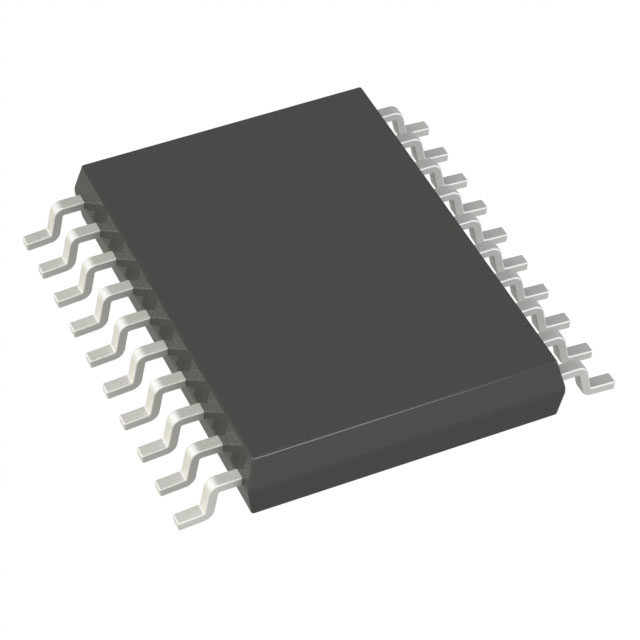

ANALOG DEVICES 运算放大器 LT1970AIFE#PBF

LT1970AIFE#PBF概述


    产品简介


    LT1970A:高性能±500mA功率运算放大器
    LT1970A 是一款高性能的±500mA功率运算放大器,具有外部可调精度电流限制功能。这款放大器可以实现独立的源电流和灌电流限制控制,精度达到1%,并且具备改进的感性负载驱动稳定性。LT1970A 可以在单电源或分立电源下运行,适用于-40°C到85°C的工作温度范围。此外,它还提供了关闭/使能控制输入和开放集电极状态标志,可用于电机驱动、热电冷却器驱动及自动测试设备等领域。

    技术参数


    - 电源电压: VCC到VEE之间的总供电电压范围为3.5V至36V。
    - 输出电流限制: 源电流和灌电流限制范围为±500mA,典型值为±800mA。
    - 增益带宽积: 3.6MHz。
    - 摆率: 1.6V/µs。
    - 输入偏置电流: 在VCM=0V时,典型值为-160nA(最大值为-600nA)。
    - 输入噪声电压: 0.1Hz到10Hz内的输入噪声电压典型值为3µVP-P。
    - 电源抑制比 (PSRR): 100dB到130dB。
    - 全功率带宽 (FPBW): 11kHz。
    - 工作温度范围: -40°C到85°C。

    产品特点和优势


    LT1970A 的独特之处在于其精确的外部可调电流限制功能,支持独立调整源电流和灌电流限,以及对感性负载的稳定驱动能力。此外,其高增益带宽积和快速摆率使得其在处理复杂信号时表现优异。该器件具有广泛的适用温度范围,确保其在恶劣环境下仍能保持稳定的性能。

    应用案例和使用建议


    应用案例:
    1. 电机驱动:在电机驱动应用中,LT1970A 可以用于实现精准的电流控制,确保电机在不同负载下的平稳运行。
    2. 热电冷却器驱动:通过调整电流限制和提高稳定性,LT1970A 能够实现高效稳定的热电冷却效果。
    3. 自动测试设备:LT1970A 的高精度和稳定性使其成为自动测试设备的理想选择,能够应对各种复杂的测试场景。
    使用建议:
    - 确保在使用过程中,为VCC和VEE提供适当的去耦电容,以减少电源纹波。
    - 在连接电流感测电阻时,应直接将SENSE+和SENSE–连接到负载端,确保准确的电流检测。
    - 根据具体应用场景,适当调整VCSRC和VCSNK的电压,以获得所需的源电流和灌电流限制。

    兼容性和支持


    兼容性: LT1970A 可以与大多数标准分立元件和模块化系统兼容,广泛应用于多种电子设备中。
    支持和维护:
    - 设备提供详尽的技术文档和支持,包括设计指南、应用笔记等,以便用户更好地理解和使用该产品。
    - Linear Technology 提供全面的售后服务和技术支持,确保客户能够在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. Q: 如何正确配置电源以避免损坏设备?
    - A: 请确保电源电压在3.5V到36V之间,并且VCC必须始终大于等于V+,同时提供低ESR去耦电容以保证电源稳定。

    2. Q: 如何处理电流限制电路激活的情况?
    - A: 当电流限制电路被激活时,会发出开放集电极状态标志信号。此时应检查负载或电源是否有异常情况,必要时重新配置电流限制设置。

    总结和推荐


    LT1970A是一款高性能、可靠性强且适应性强的±500mA功率运算放大器,其独特的电流限制和感性负载驱动能力使其在多个应用场景中表现出色。无论是电机驱动还是自动测试设备,LT1970A 都是一个理想的选择。强烈推荐给需要高精度和高稳定性的应用场景。

LT1970AIFE#PBF参数

参数
输出类型 -
最大工作供电电压 ±18V,36V
CMRR - 共模抑制比 105dB
典型供电电流 7mA
关闭 -
放大器类型 General Purpose
Vos - 输入偏置电压 200μV
典型增益带宽 3.6MHz
电流 - 输入偏置 160nA
典型输入噪声电压密度 15nV/rtHz
-3db带宽 3.6MHz
电路数 1
通道数量 1
每个通道的输出电流 800mA
典型压摆率 1.6V/μs
最小工作供电电压 5V
长*宽*高 1.2mm(高度)
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

LT1970AIFE#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1970AIFE#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1970AIFE#PBF LT1970AIFE#PBF数据手册

LT1970AIFE#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 148.2144
10+ ¥ 103.7286
74+ ¥ 81.4793
148+ ¥ 80.5681
296+ ¥ 80.1125
518+ ¥ 79.6569
库存: 32
起订量: 12 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1037.28
