LT1784CS6#TRPBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 750μA 2.2V/μs 25nV/rtHz 2.6MHz 95dB Rail to Rail 27mA 1 1 18V 1.6mV 250nA General Purpose TSOT-23-6 贴片安装,黏合安装 2.9mm(长度)*1mm(高度)
供应商型号: LT1784CS6#TRPBF
供应商: 期货订购
标准整包数: 2500

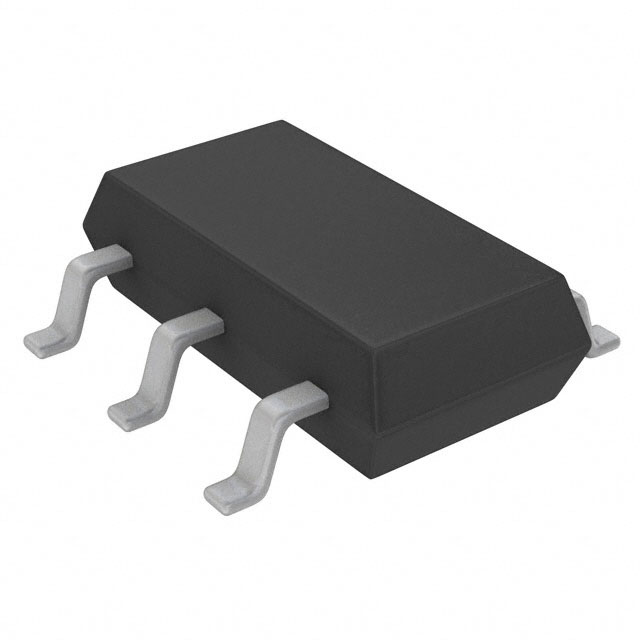

ANALOG DEVICES 运算放大器 LT1784CS6#TRPBF

LT1784CS6#TRPBF概述

    文章标题:LT1784 运算放大器的技术详解

    1. 产品简介


    LT1784 是一款专为便携式设备设计的高性能运算放大器(Op Amp),具有2.5MHz的增益带宽积(GBW)和独特的过压输入特性。它采用SOT-23封装,可支持单电源或双电源供电模式,电压范围从2.5V到18V,非常适用于电池供电系统及工业传感器等对功耗敏感的应用场景。此产品支持输入电压范围涵盖接地和“Over-The-Top”操作能力,同时具备高输入阻抗和低输出失真,广泛应用于便携仪器仪表、传感器调理、电流传感及多路复用器等场景。

    2. 技术参数


    以下为LT1784的核心技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益带宽积 | 1.2 | 2.5 | 2.6 | MHz |
    | 斜率速率(Slew Rate) | 1.0 | 2.1 | 2.2 | V/μs |
    | 输入失调电压(Input Offset Voltage) | 1.6 | 3.75 | 4.8 | mV |
    | 输入偏置电流(Input Bias Current) | 250 | 500 | nA |
    | 工作温度范围 | -40 | 85 | °C |
    | 输出短路电流 | 4 | 15 | mA |
    | 电源电流 | 500 | 750 | 900 | μA |
    | 关断模式下电源电流 | 7 | 18 | μA |
    此外,LT1784支持最大输入差分电压为18V,并具有输入保护功能,可承受高达18V的反向供电电压。

    3. 产品特点和优势


    LT1784 的核心特点包括:
    - 高精度与低噪声:输入失调电压低至3.5mV,输入噪声电压密度仅为25nV/√Hz。
    - 宽输入电压范围:支持-5V至+13V的共模输入范围,且无需额外电路即可实现轨到轨输入和输出。
    - 低功耗设计:静态电流仅为750μA,关断模式下降至5μA。
    - 优异的抗干扰能力:共模抑制比(CMRR)高达70dB,电源抑制比(PSRR)超过90dB。
    - 灵活配置:可通过电阻网络设置增益,支持AV=2和AV=20等多种配置方式。
    - 耐高温性能:能在-40°C至85°C的温度范围内稳定运行,满足严苛的工业环境需求。

    4. 应用案例和使用建议


    典型应用案例
    1. 便携式医疗设备:利用其低功耗特性,可以用于心电图(ECG)前端信号处理。
    2. 工业传感器接口:适合作为传感器信号放大器,尤其适合需要轨到轨输入输出的场合。
    3. 4mA至20mA电流环路:凭借高输出电流能力和稳定性,可用于构建精确的电流传输系统。
    使用建议
    - 在设计电源连接时,建议在正负电源引脚附近分别添加一个0.1μF陶瓷电容和一个4.7μF电解电容以确保稳定的电源供应。
    - 使用较高负载时,建议增加额外的外部退耦电容来提高系统的鲁棒性。
    - 通过合理的反馈电阻网络调整增益,使其适应具体应用场景的需求。

    5. 兼容性和支持


    LT1784 与Linear Technology的其他芯片具有良好的兼容性,如与LT1782和LT1783系列的配合使用可以进一步降低功耗。此外,厂商提供全面的技术文档支持,包括详细的电气特性表、典型性能曲线和应用电路示例,帮助开发者快速完成产品设计并投入量产。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功耗过高 | 检查电源连接是否符合规范,必要时启用关断模式。 |
    | 增益设置不准确 | 重新计算反馈电阻值,确保匹配目标增益。 |
    | 输出失真严重 | 确保电路布局合理,减少寄生电感和电容的影响。 |

    7. 总结和推荐


    LT1784 凭借其紧凑的SOT-23封装、高精度、低功耗和出色的温度适应性,成为众多便携式和工业设备的理想选择。特别是在低功耗和高精度要求的场景中,其表现尤为突出。因此,我们强烈推荐将LT1784运用于需要高性能、低功耗和小体积的电子设备设计中。无论是开发便携式医疗设备还是工业自动化传感器系统,LT1784都能带来卓越的性能表现和可靠的支持保障。
    推荐指数:★★★★★

LT1784CS6#TRPBF参数

参数
输出类型 Rail to Rail
关闭 -
-3db带宽 -
CMRR - 共模抑制比 95dB
通道数量 1
每个通道的输出电流 27mA
放大器类型 General Purpose
电流 - 输入偏置 250nA
电路数 1
典型压摆率 2.2V/μs
最小工作供电电压 -
典型增益带宽 2.6MHz
典型供电电流 750μA
典型输入噪声电压密度 25nV/rtHz
最大工作供电电压 18V
Vos - 输入偏置电压 1.6mV
长*宽*高 2.9mm(长度)*1mm(高度)
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LT1784CS6#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1784CS6#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT1784CS6#TRPBF LT1784CS6#TRPBF数据手册

LT1784CS6#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 15.4462
5000+ ¥ 15.0535
7500+ ¥ 14.6608
库存: 4000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 38615.5
