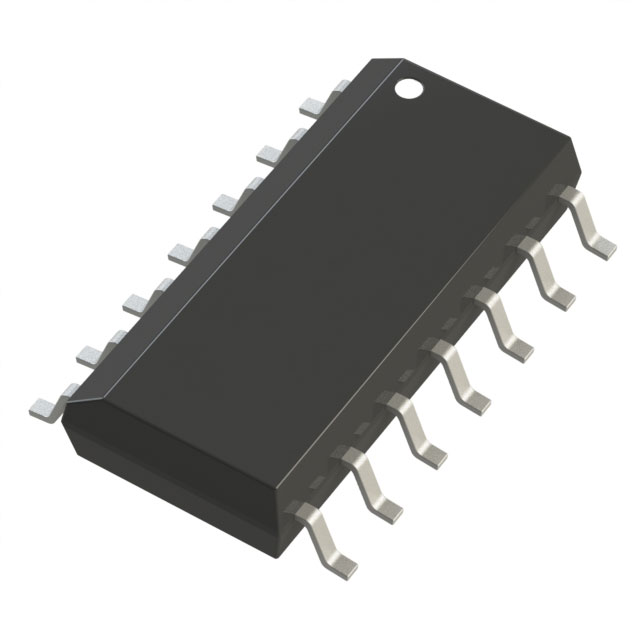

OP484ESZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 2.25mA 4V/μs 3.9nV/rtHz 4.25MHz 关闭 Rail to Rail 10mA 4 4 ±18V,36V 150μV 80nA General Purpose SOIC-14 贴片安装,黏合安装
供应商型号: 26M-OP484ESZ-REEL
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 运算放大器 OP484ESZ-REEL

OP484ESZ-REEL概述


    产品简介


    产品类型: 精密单电源轨到轨输入输出运算放大器
    主要功能: 支持单电源操作,具有宽频带(4 MHz)、低偏移电压(65 μV)、单位增益稳定和高摆率(4.0 V/μs)等特性。
    应用领域: 适用于便携式仪器仪表、电源控制与保护、电信设备等领域。此外,它们也适用于数字模拟转换器(DAC)输出放大器、模数转换器(ADC)输入缓冲器以及需要较宽输出范围的传感器接口。

    技术参数


    - 供电范围: 3 V至36 V(或±1.5 V至±18 V)
    - 直流偏移电压:
    - 单一等级: 65 μV (-40°C 至 +125°C)
    - 双级等级: 125 μV (-40°C 至 +125°C)
    - 输入偏置电流: 60 nA 到 450 nA (-40°C 至 +125°C)
    - 输出电压:
    - 高电平输出电压: 4.80 V(@ IL = 1.0 mA)
    - 低电平输出电压: 125 mV(@ IL = 1.0 mA)
    - 电源抑制比 (PSRR): 76 dB (@ VS = 2.0 V至10 V, -40°C 至 +125°C)
    - 功耗: 1.45 mA(@ VO = 2.5 V, -40°C 至 +125°C)
    - 动态性能:
    - 摆率: 4.0 V/μs
    - 增益带宽积: 4.25 MHz
    - 全功率带宽: 35 kHz(1%失真,RL = 2 kΩ, VO = 29 V p-p)
    - 噪声性能:
    - 电压噪声密度: 3.9 nV/√Hz
    - 电流噪声密度: 0.4 pA/√Hz
    - 温度范围: -40°C 至 +125°C

    产品特点和优势


    独特功能:
    - 单电源操作,允许使用更广泛的供电电压范围。
    - 轨到轨输入输出,使得设计多级滤波器和保持高信噪比成为可能。
    - 高带宽(4 MHz)与低噪声结合,确保在各种应用中表现出色。
    - 广泛的工作温度范围(-40°C 至 +125°C),适合恶劣的工业环境。
    优势:
    - 在单电源系统中提供了出色的交流和直流性能。
    - 为便携式电信设备、电源控制与保护等应用提供可靠的解决方案。
    - 宽带宽和低噪声性能使其适用于滤波器和精密仪表。

    应用案例和使用建议


    应用案例:
    - 电信设备: 高频信号处理。
    - 电源控制与保护: 高压保护。
    - DAC 输出放大器: 与数模转换器配合使用,提高精度和稳定性。
    - ADC 输入缓冲器: 提升模拟信号的完整性。
    使用建议:
    - 设计多级滤波器时,确保使用合适的输入电阻以避免饱和。
    - 对于需要较高输出电压的应用,可以利用其高摆率特性来快速驱动负载。

    兼容性和支持


    兼容性:
    - 支持与其他多种单电源供电的电子设备配合使用,广泛应用于各类电子系统。
    支持与维护:
    - Analog Devices 提供全面的技术支持文档、应用指南及在线社区论坛,以帮助用户进行选型、调试和故障排除。

    常见问题与解决方案


    常见问题:
    - 供电电压超出输入范围导致输入过电压。
    - 输出信号幅度不足。
    解决方案:
    - 对于输入过电压问题,可以在输入端增加限流电阻(例如:RS)来限制输入电流不超过5 mA。
    - 对于输出信号幅度不足的问题,检查电路连接是否正确,确认电阻匹配情况是否良好。

    总结和推荐


    综合评估:
    - OP184/OP284/OP484 系列运算放大器以其卓越的直流和交流性能、宽广的工作温度范围以及高可靠性脱颖而出。
    - 这些放大器非常适合于便携式仪器仪表、电源控制与保护等领域,并且在单电源供电系统中表现出色。
    推荐:
    - 强烈推荐使用这些精密的运算放大器,特别是在需要单电源操作和高性能需求的应用场合。

OP484ESZ-REEL参数

参数
电路数 4
典型输入噪声电压密度 3.9nV/rtHz
CMRR - 共模抑制比 -
电流 - 输入偏置 80nA
-3db带宽 -
放大器类型 General Purpose
关闭 关闭
最大工作供电电压 ±18V,36V
典型供电电流 2.25mA
典型压摆率 4V/μs
典型增益带宽 4.25MHz
输出类型 Rail to Rail
最小工作供电电压 -
每个通道的输出电流 10mA
通道数量 4
Vos - 输入偏置电压 150μV
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OP484ESZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP484ESZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP484ESZ-REEL OP484ESZ-REEL数据手册

OP484ESZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.9504
10+ ¥ 48.9475
50+ ¥ 44.8994
100+ ¥ 42.4773
库存: 999
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 56.95
直接购买
加入购物车
