首页  >  产品百科  >  ADA4898-1YRDZ-RL

ADA4898-1YRDZ-RL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 7.9mA 55V/μs 0.9nV/rtHz 50MHz -126dB 关闭 40mA 1 1 9V ±16.5V 20μV 100nA 65MHz Voltage Feedback SOP 贴片安装,黏合安装 4.9mm*3.9mm*1.65mm
供应商型号: MF-ADA4898-1YRDZ-RL
供应商: Verical
标准整包数: 2500

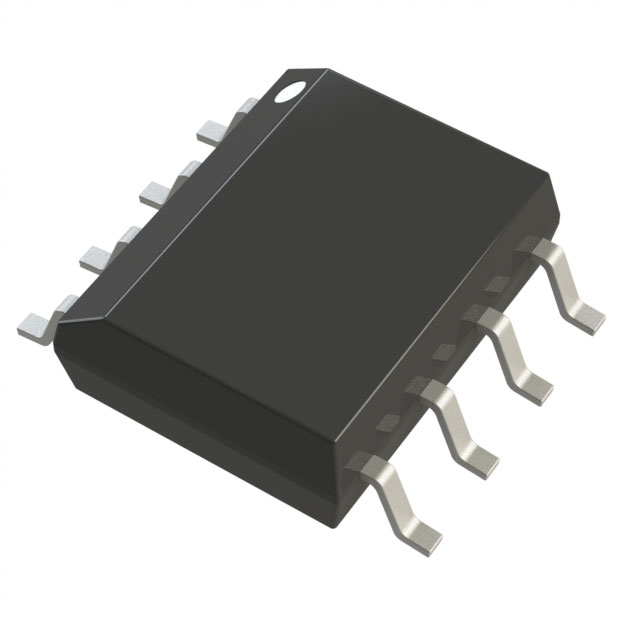

ANALOG DEVICES 运算放大器 ADA4898-1YRDZ-RL

ADA4898-1YRDZ-RL概述

    高压低噪声低失真运算放大器:ADA4898-1/ADA4898-2 技术手册

    产品简介


    ADA4898-1 和 ADA4898-2 是一款高性能的低压噪声、低失真、单位增益稳定的高速运算放大器,专为高精度测量系统设计。该系列芯片广泛应用于仪器仪表、活动滤波器、数模转换器(DAC)缓冲以及逐次逼近型模拟数字转换器(SAR ADC)驱动等领域。

    技术参数


    - 动态性能:
    - −3 dB 带宽:±15V 时为 65 MHz(G=+1),±5V 时为 57 MHz(G=+1)
    - 斜率:±15V 时为 55 V/µs,±5V 时为 50 V/µs
    - 输出电压摆幅:最大 ±11.8 V
    - 短路电流:±15V 时为 150 mA,±5V 时为 150 mA
    - 噪声/失真性能:
    - 输入电压噪声:±15V 时为 0.9 nV/√Hz,±5V 时为 0.9 nV/√Hz
    - 输入电流噪声:±15V 或 ±5V 时为 2.4 pA/√Hz
    - 失真:±15V 时 −93 dBc @ 500 kHz,±5V 时 −95 dBc @ 500 kHz
    - 直流性能:
    - 输入偏置电压:±15V 时 160 µV(最大值),±5V 时 160 µV(最大值)
    - 输入偏置电压漂移:±15V 或 ±5V 时 1 µV/°C

    产品特点和优势


    ADA4898-1/2 在高信噪比和低失真方面表现卓越。它们具有宽泛的工作电源电压范围(±5 V 到 ±16 V),保证了广泛的适用性。这些特性使其成为高精度测量和信号处理系统的理想选择。此外,其内置的低噪声输入级和内部补偿确保了高转换速率和低噪声。

    应用案例和使用建议


    - 仪器仪表:ADA4898-1/2 可用于精密测量系统,如医疗成像设备中的信号放大。
    - 活动滤波器:适合需要高精度和低噪声的应用,如电信和音频设备中的滤波器设计。
    - DAC 缓冲:适用于需要快速响应和低噪声特性的 DAC 系统。
    - SAR ADC 驱动:提供高速和高精度信号处理能力,特别适用于高性能的 SAR ADC 设计。
    使用建议:
    - 尽可能使用低阻抗负载以减少输出信号失真。
    - 使用良好的电源旁路电容以减小电源波动对性能的影响。
    - 确保正确的接地连接,避免信号回路产生不必要的干扰。

    兼容性和支持


    ADA4898-1/2 支持 ±4.5 V 至 ±16.5 V 的工作电源范围,且具备良好的电源抑制比(PSRR)。厂家提供详尽的技术支持文档和应用指南,确保客户能够高效地集成到各类应用中。

    常见问题与解决方案


    - 问题:如何启动 Power-Down 模式?
    - 解决方案:将 PD 引脚的电压设置在 −13 V(ADA4898-1)或 −3 V(ADA4898-2)以上即可启动该模式。

    - 问题:如何确定合适的反馈电阻?
    - 解决方案:参考技术手册中的表格,根据具体应用场景选择合适的反馈电阻值。

    总结和推荐


    ADA4898-1/2 是一款高性能的运算放大器,具有卓越的低噪声、低失真和高带宽特性。它适用于各种高精度测量和信号处理场合。尽管初期成本较高,但其卓越的性能和可靠性使其成为高端应用的理想选择。强烈推荐给追求高性能的工程师和研发团队。
    通过上述分析可以看出,ADA4898-1/2 不仅在技术参数上表现出色,而且其广泛应用的适应性和良好的技术支持使其在市场上具有显著的竞争优势。

ADA4898-1YRDZ-RL参数

参数
电路数 1
CMRR - 共模抑制比 -126dB
典型增益带宽 50MHz
通道数量 1
-3db带宽 65MHz
关闭 关闭
电流 - 输入偏置 100nA
最大工作供电电压 ±16.5V
典型输入噪声电压密度 0.9nV/rtHz
Vos - 输入偏置电压 20μV
每个通道的输出电流 40mA
输出类型 -
典型供电电流 7.9mA
典型压摆率 55V/μs
放大器类型 Voltage Feedback
最小工作供电电压 9V
长*宽*高 4.9mm*3.9mm*1.65mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADA4898-1YRDZ-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADA4898-1YRDZ-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES ADA4898-1YRDZ-RL ADA4898-1YRDZ-RL数据手册

ADA4898-1YRDZ-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 39.4781
库存: 5000
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 98695.25
