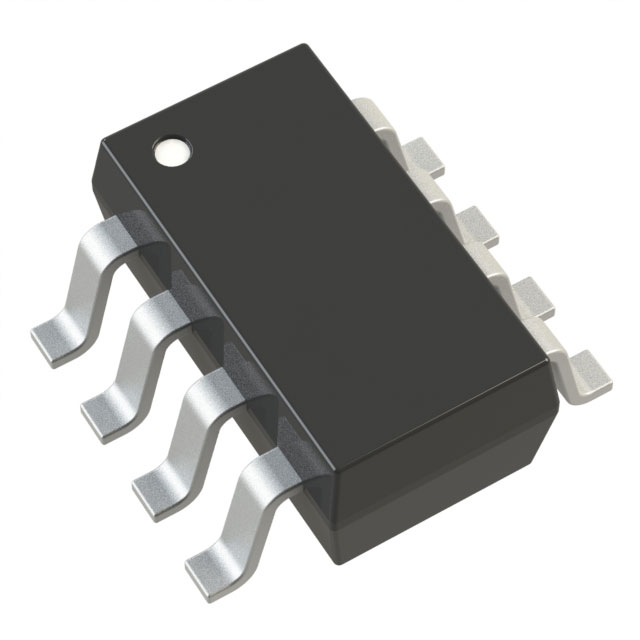

AD8039ART-REEL7

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 1mA(x2 Channels) 425V/μs 8nV/rtHz@ 5V 2 2 500μV 400nA 350MHz Voltage Feedback SOT-23-8 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号:
供应商:
标准整包数: 0
ANALOG DEVICES 运算放大器 AD8039ART-REEL7

AD8039ART-REEL7概述


    产品简介


    AD8038/AD8039 低功耗电压反馈放大器
    AD8038和AD8039是高带宽(350 MHz)电压反馈放大器,由Analog Devices公司设计制造。AD8038提供单通道版本,而AD8039提供双通道版本。这些放大器适用于多种应用,如电池供电仪器、滤波器、A/D驱动器、电平转换、缓冲器及光电倍增管等。

    技术参数


    | 参数 | 描述 |

    | 工作频率 | 350 MHz(-3 dB带宽,G=+1) |
    | 单位增益带宽 | 350 MHz(G=+1,VO=0.5 V p-p) |
    | 增益带宽积 | 高达350 MHz |
    | 摆率 | 425 V/μs |
    | 电源电压范围 | 3 V至12 V |
    | 输入噪声 | 8 nV/√Hz @ 100 kHz |
    | 输出噪声 | 600 fA/√Hz @ 100 kHz |
    | 输入偏置电流 | 最大750 nA |
    | 封装 | 8-lead SOIC, 5-lead SC70, 8-lead SOT-23 |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    1. 低功耗:仅需1 mA/放大器的供电电流,适合便携式和电池供电设备。
    2. 高速度:350 MHz的-3 dB带宽和425 V/μs的摆率确保了高带宽和快速响应。
    3. 低成本:尽管价格低廉,但提供了高性能的放大效果。
    4. 低噪声:输入电压噪声低至8 nV/√Hz,输入电流噪声低至600 fA/√Hz。
    5. 小封装:提供多种小型封装,便于集成到有限空间的应用中。
    6. 优化输入范围:输入共模电压范围宽广,允许在接近电源电压范围内运行。
    7. 高可靠性:工作温度范围广(-40°C至+85°C),确保在极端环境下也能稳定运行。

    应用案例和使用建议


    应用案例:
    1. 电池供电仪器:例如手持测试设备或可穿戴医疗设备。
    2. 滤波器:用于信号处理的低通或高通滤波器。
    3. A/D驱动器:作为模拟到数字转换器的前级驱动电路。
    4. 电平转换:在不同电压域之间进行信号电平的调整。
    5. 缓冲器:为负载提供稳定且低噪声的信号源。
    6. 光电倍增管:用于光检测和光谱分析等应用。
    使用建议:
    1. 驱动较大电容负载:当需要驱动超过15 pF的电容负载时,建议增加一个阻值较小的串联电阻以避免信号过度峰值或过冲。
    2. 环境温度限制:由于存在较高的热效应,建议在高温环境中采取散热措施以保持良好的性能。
    3. 布局和接地:采用适当的布局方法和接地策略,以降低噪声干扰并提高稳定性。

    兼容性和支持


    AD8038/AD8039与常见的电子设备和电路板兼容,适用于各种便携式和工业应用。Analog Devices公司为该系列产品提供详细的技术文档和支持,包括数据手册、应用笔记和客户支持服务。此外,还提供了多种封装形式以适应不同的应用场景。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入偏置电流过大 | 检查输入电路是否有短路或连接错误,确认接地点正确连接。 |
    | 输出信号不稳定 | 确保电源电压和负载阻抗匹配,检查外围电路的电容和电阻是否合适。 |
    | 高频性能下降 | 检查电路板上的寄生电容和电感,确保接地良好,尽量减少线路长度。 |
    | 温漂过大 | 调整系统散热机制,使用低漂移的外部补偿电阻和电容。 |
    | 放大器关闭时间长 | 检查电源和地线是否连接稳定,更换高性能的电源去耦电容。 |

    总结和推荐


    综上所述,AD8038/AD8039低功耗电压反馈放大器在便携式和电池供电设备中表现出色,能够满足高速、高精度信号处理的需求。其低功耗、高带宽和低噪声的特点使其成为许多应用场景的理想选择。强烈推荐使用AD8038/AD8039,在需要高性能、低成本和紧凑尺寸的场合下尤其适用。

AD8039ART-REEL7参数

参数
放大器类型 Voltage Feedback
最大工作供电电压 -
典型输入噪声电压密度 8nV/rtHz@ 5V
每个通道的输出电流 -
CMRR - 共模抑制比 -
电路数 2
关闭 -
典型供电电流 1mA(x2 Channels)
-3db带宽 350MHz
Vos - 输入偏置电压 500μV
最小工作供电电压 -
输出类型 -
电流 - 输入偏置 400nA
通道数量 2
典型增益带宽 -
典型压摆率 425V/μs
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产

AD8039ART-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8039ART-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES AD8039ART-REEL7 AD8039ART-REEL7数据手册

AD8039ART-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
