OP491GSZ-REEL

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 260μA(x2 Channels) 500mV/μs 42nV/rtHz 3MHz 关闭 Rail to Rail 16mA 4 4 ±6V,12V 80μV 30nA General Purpose SOIC-14 贴片安装,黏合安装
供应商型号: OP491GSZ-REEL
供应商: 期货订购
标准整包数: 2500

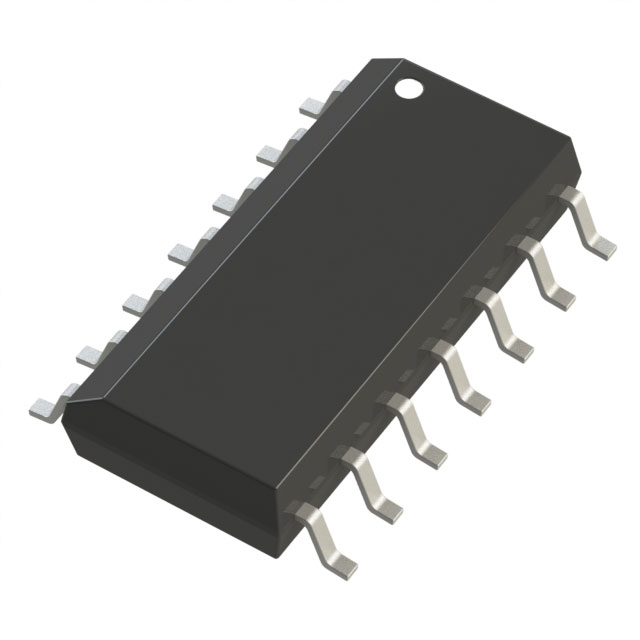

ANALOG DEVICES 运算放大器 OP491GSZ-REEL

OP491GSZ-REEL概述

    Micropower Single-Supply Rail-to-Rail Input/Output Op Amps
    OP191/OP291/OP491 技术手册摘要

    产品简介


    OP191/OP291/OP491 是单极、双极和四极微功率、单电源、3 MHz 带宽运算放大器(运放),具备轨对轨输入输出特性。这些放大器在单个+3 V 电源下运行,也适用于±5 V 双电源。它们专为工业过程控制、电池供电仪器仪表、电源控制和保护、电信、远程传感器和低电压应变片放大器等领域设计。

    技术参数


    - 输入特性:
    - 输入偏置电流:30 nA 至 65 nA(范围 -40°C 到 +125°C)
    - 输入失调电压:80 μV 至 700 μV(范围 -40°C 到 +125°C)
    - 共模抑制比(CMRR):70 dB 至 100 dB(范围 -40°C 到 +125°C)

    - 输出特性:
    - 输出高电平:2.95 V 至 4.99 V(范围 -40°C 到 +125°C)
    - 输出低电平:35 mV 至 155 mV(范围 -40°C 到 +125°C)
    - 短路限制:±8.75 mA 至 ±16.00 mA(范围 -40°C 到 +125°C)
    - 电源特性:
    - 电源抑制比(PSRR):80 dB 至 110 dB(范围 -40°C 到 +125°C)
    - 电源电流/放大器:200 μA 至 480 μA(范围 -40°C 到 +125°C)
    - 动态特性:
    - 斜率(Slew Rate):0.4 V/μs 至 0.5 V/μs
    - 全功率带宽(BWP):1.2 kHz(1% 失真)

    产品特点和优势


    OP191/OP291/OP491 具备多种显著特点,如单电源操作(2.7 V 至 12 V)、轨对轨输入输出电压范围、低功耗(300 μA/amp)以及宽广的带宽(3 MHz)。这些特性使其非常适合在多种环境中实现高性能信号处理。这些运放在多级滤波器设计和保持高信噪比方面尤其有用。

    应用案例和使用建议


    OP191/OP291/OP491 可用于多种应用,包括工业过程控制、电池供电仪器仪表、电源控制和保护以及远程传感器。例如,在工业过程中,可以使用这些运放来处理电阻应变计信号,确保信号的准确性和稳定性。此外,这些运放可用于设计单电源系统中的多级滤波器,确保系统的高效运行。
    使用建议:
    - 在设计电路时,注意电源电压的选择,确保符合所选运放的工作范围。
    - 为了提高电路的稳定性和可靠性,应在输入端添加适当的滤波器。

    兼容性和支持


    这些运放具有良好的兼容性,可在多个封装选项中选择,如8引脚窄体SOIC、14引脚PDIP和14引脚TSSOP。Analog Devices 提供详细的技术文档和支持服务,包括常见问题解答和故障排除指南。

    常见问题与解决方案


    - 问题:运放在特定温度下的性能是否会受影响?
    - 解决方案:查看技术手册中的温度相关性能参数,确保运放在所需温度范围内正常工作。

    - 问题:如何降低运放的噪声水平?
    - 解决方案:使用外部滤波器减少输入噪声,或者选择低噪声版本的运放。

    总结和推荐


    OP191/OP291/OP491 是一款性能卓越的微功率运算放大器,具备广泛的适用范围和较高的可靠性。其轨对轨输入输出能力和低功耗特性使得它成为众多应用领域的理想选择。强烈推荐在需要高性能、低功耗运放的应用中使用此产品。

OP491GSZ-REEL参数

参数
典型压摆率 500mV/μs
典型供电电流 260μA(x2 Channels)
-3db带宽 -
电流 - 输入偏置 30nA
典型增益带宽 3MHz
Vos - 输入偏置电压 80μV
通道数量 4
最大工作供电电压 ±6V,12V
放大器类型 General Purpose
典型输入噪声电压密度 42nV/rtHz
最小工作供电电压 -
输出类型 Rail to Rail
电路数 4
关闭 关闭
CMRR - 共模抑制比 -
每个通道的输出电流 16mA
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

OP491GSZ-REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP491GSZ-REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP491GSZ-REEL OP491GSZ-REEL数据手册

OP491GSZ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 66.375
5000+ ¥ 64.6875
7500+ ¥ 63
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 165937.5
