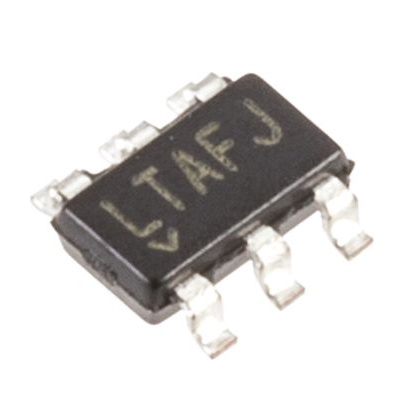

LT6230CS6#TRMPBF

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 3.3mA 70V/μs 1.1nV/rtHz 215MHz 120dB 关闭 Rail to Rail 30mA 1 1 ±6.3V,12.6V 100μV 5μA General Purpose TSOT-23-6 贴片安装,黏合安装 2.9mm*1.75mm*1mm
供应商型号: 4021049
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 运算放大器 LT6230CS6#TRMPBF

LT6230CS6#TRMPBF概述


    产品简介


    LT6230/LT6230-10、LT6231/LT6232 系列运算放大器
    这些运放属于低噪声、轨对轨输出的单位增益稳定型运算放大器,设计用于信号调节系统。LT6230/LT6231/LT6232 包括单通道、双通道和四通道版本,每种版本都具备卓越的低噪声特性和极低的功耗。这些芯片非常适合应用于各种领域,如低噪声电压放大、低功耗信号处理、超声波放大器、模拟滤波器和模数转换器驱动等。

    技术参数


    - 频率响应: LT6230 在单位增益时的增益带宽积为 215MHz;LT6230-10 的增益带宽积则高达 1450MHz。
    - 输入噪声: 输入电压噪声密度为 1.1nV/√Hz(@10kHz)。
    - 电源电流: 单个放大器的静态电源电流为 3.5mA,而 LT6230-10 可通过使能引脚将供电电流降低至低于 10μA。
    - 电源电压范围: 支持 3V 到 12.6V 的宽电源电压范围。
    - 共模抑制比: 共模抑制比典型值为 115dB。
    - 输出电流: 最大输出电流为 30mA。
    - 工作温度范围: 运行温度范围为 -40°C 至 85°C。

    产品特点和优势


    - 高精度与稳定性: 这些运放具有非常高的共模抑制比(115dB),适用于需要高精度和稳定性的应用场合。
    - 低功耗设计: 每个放大器仅需 3.5mA 的电源电流,且可通过使能引脚将电流进一步降至 10μA 以下,特别适合电池供电的应用。
    - 超低噪声: 低至 1.1nV/√Hz 的输入噪声电压使得它们能够提供优异的信号保真度。
    - 宽工作温度范围: 这些运放可以在 -40°C 至 85°C 的温度范围内正常工作,非常适合工业和汽车应用。

    应用案例和使用建议


    这些运放广泛应用于超声波成像、医疗设备、工业控制系统、汽车电子等领域。以超声波成像为例,LT6230/LT6230-10 在处理超声波传感器产生的微弱信号时表现出色。为了确保最佳性能,建议在设计电路时考虑:
    - 电源去耦: 使用适当的电容来稳定电源电压,特别是在高速切换期间。
    - 信号链设计: 在可能的情况下,采用更复杂的滤波网络来进一步降低噪声干扰。
    - 热管理: 注意保持工作环境温度在推荐范围内,以避免由于过热导致的性能下降。

    兼容性和支持


    LT6230/LT6230-10、LT6231/LT6232 运算放大器支持多种封装形式,包括 SOT-23、SO 和 DFN。厂商提供详尽的技术文档和支持服务,用户可以通过查阅文档了解详细的安装指南和注意事项。此外,还可以通过技术支持渠道获得专业帮助。

    常见问题与解决方案


    1. 问:LT6230-10 是否支持更高的增益应用?
    - 答: 是的,LT6230-10 设计用于更高的增益应用,因此其增益带宽和压摆率更高。
    2. 问:如果发现输出噪声过大怎么办?
    - 答: 检查电源电压是否稳定,尝试使用更高级别的电源去耦电容,并检查是否有外部噪声源干扰。

    总结和推荐


    综上所述,LT6230/LT6230-10 和 LT6231/LT6232 运算放大器在低噪声、低功耗和高稳定性方面表现卓越,非常适合需要高性能和可靠性的应用场合。特别是对于要求极高共模抑制比和超低噪声的精密测量应用,这些运放是理想选择。总的来说,强烈推荐给寻求高效解决方案的工程师和技术人员。

LT6230CS6#TRMPBF参数

参数
每个通道的输出电流 30mA
典型输入噪声电压密度 1.1nV/rtHz
通道数量 1
CMRR - 共模抑制比 120dB
关闭 关闭
放大器类型 General Purpose
典型供电电流 3.3mA
典型增益带宽 215MHz
电路数 1
输出类型 Rail to Rail
典型压摆率 70V/μs
最小工作供电电压 -
最大工作供电电压 ±6.3V,12.6V
电流 - 输入偏置 5μA
-3db带宽 -
Vos - 输入偏置电压 100μV
长*宽*高 2.9mm*1.75mm*1mm
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT6230CS6#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6230CS6#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES LT6230CS6#TRMPBF LT6230CS6#TRMPBF数据手册

LT6230CS6#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.9174
10+ ¥ 24.7045
25+ ¥ 23.4389
100+ ¥ 22.1607
250+ ¥ 20.5154
500+ ¥ 19.427
2500+ ¥ 19.2624
5000+ ¥ 19.2498
库存: 439
起订量: 52 增量: 1
交货地:
最小起订量为:25
合计: ¥ 585.97
