LTC1440CN8#PBF

产品分类: 比较器
厂牌: ANALOG DEVICES
产品描述: 亚德诺 比较器, PDIP封装, 通孔安装, 双/单电源
供应商型号: AIC-LTC1440CN8#PBF
供应商: 海外现货
标准整包数: 1

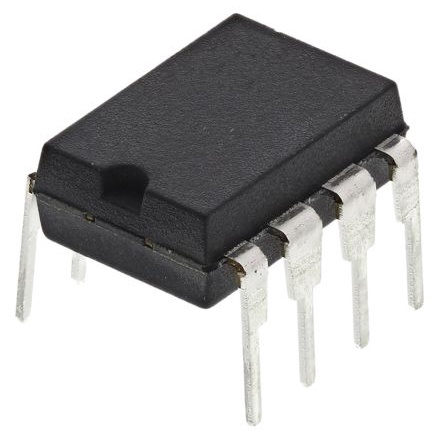

ANALOG DEVICES 比较器 LTC1440CN8#PBF

LTC1440CN8#PBF概述


    产品简介


    产品类型: 比较器
    主要功能: LTC1440/LTC1441/LTC1442 是超低功耗单/双通道比较器,带有内置参考电压。
    应用领域:
    - 电池供电系统监测
    - 阈值检测器
    - 窗口比较器
    - 振荡电路

    技术参数


    | 参数 | 规格 |

    | 电源电压范围 | 单电源:2V 至 11V,双电源:±1V 至 ±5.5V |
    | 供应电流 | 2.1µA (典型值),最大 4.0µA |
    | 输入偏置电压 | ±3 mV 至 ±10 mV |
    | 电源噪声抑制比 | 0.1 mV/V |
    | 输出高电压 | V+ - 0.4V |
    | 输出低电压 | GND + 0.4V (LTC1440),V- + 0.4V (LTC1441/LTC1442) |
    | 传播延迟时间 | 15 µs (过驱动10mV),8 µs (过驱动100mV) |
    | 引脚电流 | 输入端:20 mA,输出端:50 mA |

    产品特点和优势


    - 超低功耗: 供应电流仅为2.1μA(典型值),非常适合电池供电的应用。
    - 参考电压: 内置参考电压为1.182V,精度为±1%,并能够驱动高达0.01μF的电容而不会振荡。
    - 可编程滞回: 用户可以通过连接电阻来设置滞回电压,最大滞回电压为100mV。
    - 宽输入电压范围: 可以处理负极到正极之间的全范围电压。
    - 高速响应: 传播延迟时间短,过驱动10mV时为15μs。
    - 低泄漏电流: 输入泄漏电流仅为±10pA。
    - TTL/CMOS 兼容输出: 支持多种逻辑接口。

    应用案例和使用建议


    - 电池供电系统监测: 在这种应用中,LTC1440/LTC1441/LTC1442可以用于检测电池电压是否达到预设阈值,当电压低于一定值时触发报警信号。
    - 阈值检测器: 例如,可以在工业设备中用于检测温度、湿度等参数是否超出安全范围。
    - 窗口比较器: 可以设置上下限阈值,监测输入信号是否在指定范围内波动。

    兼容性和支持


    - 兼容性: 本产品具有TTL/CMOS兼容输出,可以直接与大多数微控制器和数字电路接口。
    - 支持和维护: Linear Technology 提供详细的技术文档和及时的客户支持。

    常见问题与解决方案


    - Q: 该产品的工作电压范围是多少?
    - A: 工作电压范围为单电源2V至11V,双电源±1V至±5.5V。
    - Q: 如何避免输入信号超过电源电压导致的损坏?
    - A: 使用分压电阻网络限制输入电压,确保输入电压不超过V+ - 1.3V。

    总结和推荐


    LTC1440/LTC1441/LTC1442 是一款高性能的超低功耗比较器,适用于多种应用场景。其低功耗、高精度的参考电压、可编程滞回等功能使其在各类电池供电系统和工业控制系统中表现优异。强烈推荐使用该产品进行关键应用的设计。

LTC1440CN8#PBF参数

参数
输出类型 CMOS,TTL
最大工作供电电压 11V
电流 - 输入偏置 -
每个通道的输出电流 1.8mA
Vos - 输入偏置电压 10mV@ 5V
通道数量 1
最小工作供电电压 2V,1V
比较器类型 窗口
响应时间 -
典型供电电流 2.1μA
长*宽*高 6.48mm(宽度)*3.3mm(高度)
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTC1440CN8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC1440CN8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 比较器 ANALOG DEVICES LTC1440CN8#PBF LTC1440CN8#PBF数据手册

LTC1440CN8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.703 ¥ 31.3644
100+ $ 3.2085 ¥ 27.176
250+ $ 3.0475 ¥ 25.8123
500+ $ 2.737 ¥ 23.1824
1000+ $ 2.3345 ¥ 19.7732
库存: 700
起订量: 81 增量: 0
交货地:
最小起订量为:25
合计: ¥ 784.11
