首页  >  产品百科  >  OP249GPZ

OP249GPZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 5.6mA 22V/μs 75nV/rtHz@ ±15V 4.7MHz 关闭 36mA 2 2 ±18V 400μV 30pA J-FET PDIP-8 通孔安装 9.27mm(长度)*6.35mm(宽度)
供应商型号: OP249GPZ
供应商: 国内现货
标准整包数: 1

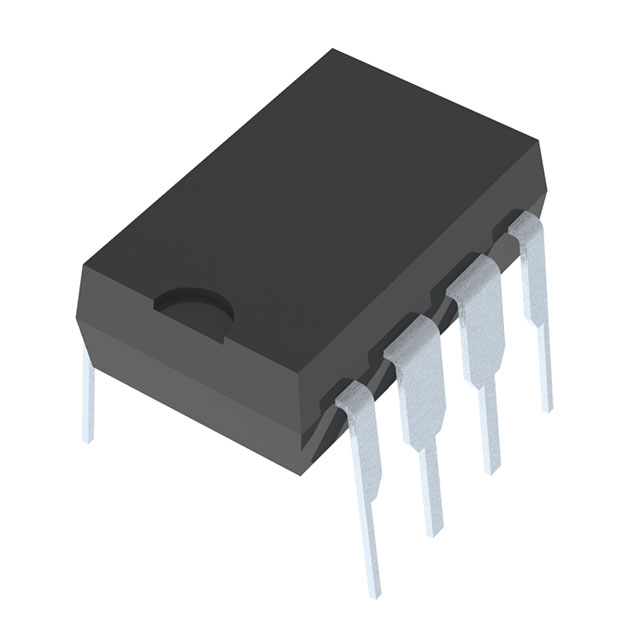

ANALOG DEVICES 运算放大器 OP249GPZ

OP249GPZ概述

    高速精密双路JFET运算放大器——OP249技术手册

    产品简介


    OP249是一款由Analog Devices公司生产的高速精密双路JFET运算放大器。它继承了单通道运算放大器的优秀特性,并在其基础上实现了超高的直流性能和卓越的速度表现。这款运放不仅适合于各种高性能模拟电路,如DAC输出放大器、信号处理和音频应用等,还特别适用于要求高精度和高速度的工业级应用场合。

    技术参数


    以下是OP249的主要技术规格:
    - 增益带宽积 (GBP):4.7 MHz
    - 摆率 (Slew Rate):22 V/µs (典型值)
    - 建立时间 (Settling Time):1.2 µs (最大值至0.01%)
    - 输入偏置电流 (Input Bias Current):4.5 nA (最大值)
    - 输入失调电压 (Offset Voltage):3.6 mV (最大值)
    - 共模抑制比 (CMRR):95 dB (典型值)
    - 电源抑制比 (PSRR):100 µV/V (典型值)

    产品特点和优势


    OP249具备以下独特功能和优势:
    - 高速度:高达22 V/µs的摆率使其适用于需要快速响应的应用。
    - 高精度:极低的失调电压和出色的增益线性度保证了优异的直流性能。
    - 可靠性:具备宽广的工作温度范围(-40°C到+85°C),确保了在极端环境下的稳定运行。
    - 线性对称:即使在驱动大负载时,其对称的摆率特性也减少了非线性失真,提升了音频等应用的音质。

    应用案例和使用建议


    OP249广泛应用于多种场景,包括:
    - DAC输出放大器:凭借其低失调电压和快速建立时间,适用于高分辨率的CMOS DAC。
    - 伺服控制器:其出色的共模抑制能力和电源抑制比使其适用于精密的伺服控制系统。
    - 音频放大器:由于其极低的失真特性,非常适合用于专业音频系统。
    使用建议:
    - 在设计系统时,应充分考虑输入信号的范围,以避免相位反转现象。
    - 确保适当的电源旁路电容配置,以减少电源路径上的寄生电感和电阻的影响。

    兼容性和支持


    OP249与市面上的多数电子设备具有良好的兼容性。Analog Devices提供详尽的技术文档和支持服务,用户可以轻松获取产品相关的技术资料和问题解答。此外,该器件符合RoHS标准,满足环保要求。

    常见问题与解决方案


    - 问题:在高频率下出现信号失真
    - 解决方案:增加补偿电容以改善相位裕量,提高整体稳定性。
    - 问题:输出电压摆幅不足
    - 解决方案:检查电源电压是否足够,适当增加电源电压范围。
    - 问题:噪声过大
    - 解决方案:优化电路布局,减少外部干扰源;增加输入旁路电容,改善电源去耦。

    总结和推荐


    综上所述,OP249是一款集高精度和高速度于一体的优秀运算放大器,适用于多种高端应用场景。其卓越的直流特性和对称摆率特性使其成为专业音频和信号处理的理想选择。尽管其成本可能稍高于市场上的一些常规选项,但其卓越的性能和稳定性绝对物超所值。强烈推荐给那些寻求高性能模拟解决方案的设计者和工程师们。

OP249GPZ参数

参数
典型压摆率 22V/μs
Vos - 输入偏置电压 400μV
放大器类型 J-FET
最大工作供电电压 ±18V
-3db带宽 -
最小工作供电电压 -
通道数量 2
CMRR - 共模抑制比 -
电流 - 输入偏置 30pA
输出类型 -
电路数 2
典型输入噪声电压密度 75nV/rtHz@ ±15V
典型增益带宽 4.7MHz
典型供电电流 5.6mA
关闭 关闭
每个通道的输出电流 36mA
长*宽*高 9.27mm(长度)*6.35mm(宽度)
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OP249GPZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP249GPZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP249GPZ OP249GPZ数据手册

OP249GPZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 99.36
10+ ¥ 62.5046
50+ ¥ 51.7845
100+ ¥ 46.8498
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 99.36
直接购买
加入购物车
