OP482GS

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 210μA(x2 Channels) 9V/μs 36nV/rtHz@ ±15V 4MHz 10mA 4 4 ±18V 200μV 3pA J-FET SOIC-14 贴片安装
供应商型号: CEI-OP482GS
供应商: 海外现货
标准整包数: 1

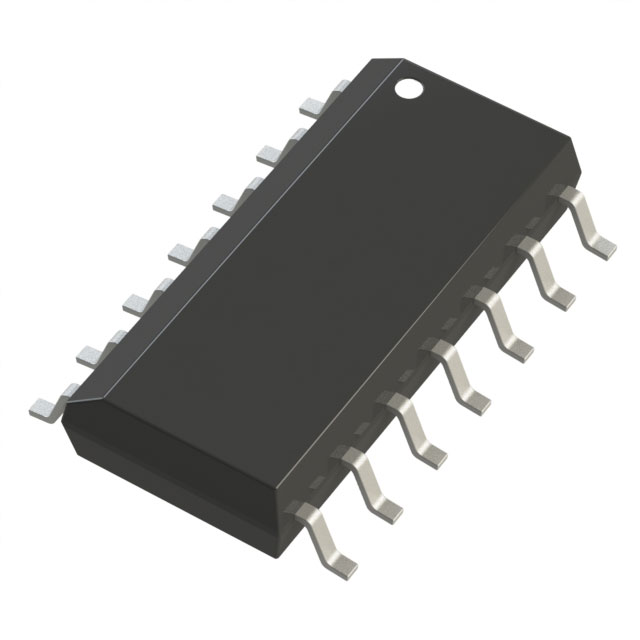

ANALOG DEVICES 运算放大器 OP482GS

OP482GS概述

    Dual/Quad Low Power, High Speed JFET Operational Amplifiers

    1. 产品简介


    OP282/OP482是由Analog Devices公司生产的高性能双路和四路运算放大器。这些器件设计用于需要低功耗和高速度的电池供电系统或受电源限制的应用场景。它们具有高增益带宽(4 MHz)和快速建立时间,能够在宽输入范围内提供卓越的性能。OP282适用于双路配置,而OP482则提供四路配置,以满足不同应用的需求。

    2. 技术参数


    - 高增益带宽产品 (GBP):4 MHz
    - 摆率 (SR):7 至 9 V/μs
    - 电源电流 (ISY):210 至 250 μA/放大器
    - 输出电压范围:13.9 V至 -13.9 V
    - 输入偏置电流 (IB):3 至 100 pA
    - 输入失调电压 (VOS):0.2 至 3 mV
    - 共模抑制比 (CMRR):70 至 90 dB
    - 静态功耗:低,适合电池供电应用
    - 工作温度范围:-40°C 至 +85°C
    - 封装类型:8-lead narrow SOIC, MSOP, 14-lead PDIP, 14-lead narrow SOIC, 14-ball WLCSP

    3. 产品特点和优势


    - 低功耗:每个放大器的最大功耗仅为250 μA,适用于电池供电设备。
    - 高速响应:摆率为9 V/μs,确保快速的信号响应速度。
    - 宽输入电压范围:可接受输入电压范围为-11 V至+15 V。
    - 低噪声:电压噪声密度仅为36 nV/√Hz,保证低噪声操作。
    - 高稳定性:温度漂移小,输入失调电压漂移仅为10 μV/°C。

    4. 应用案例和使用建议


    应用案例:
    - 电池供电系统:适用于便携式医疗设备或手持设备。
    - 工业控制系统:适用于需要高速响应的应用,如传感器读取和信号调理。
    - 滤波器设计:可用于构建高性能的低通或高通滤波器。
    使用建议:
    - 确保良好的散热设计,尤其是在高功率操作时。
    - 注意电源电压的稳定性,以避免电压波动引起的误差。
    - 在设计滤波器时,考虑低噪声特性和高稳定性,以实现最佳性能。

    5. 兼容性和支持


    - 兼容性:OP282/OP482可以与其他电子元件无缝集成,适用于多种电路板设计。
    - 技术支持:Analog Devices提供全面的技术支持和维护服务,确保用户能够充分利用其产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入偏置电流过大 | 检查输入端是否存在过大的电压或电容值。 |
    | 输出电压不稳定 | 确认电源电压稳定,并检查负载电阻。 |
    | 温度漂移大 | 使用温度补偿技术或选择更稳定的型号。 |

    7. 总结和推荐


    OP282/OP482是一款高性能、低功耗、高精度的双路和四路运算放大器。它具备出色的动态性能和低噪声特性,特别适合于电池供电系统和工业控制应用。建议在需要高精度和低功耗的场景中优先选择此款产品。Analog Devices提供的完善技术支持和文档,使得OP282/OP482成为市场上极具竞争力的选择。

OP482GS参数

参数
典型供电电流 210μA(x2 Channels)
Vos - 输入偏置电压 200μV
典型输入噪声电压密度 36nV/rtHz@ ±15V
关闭 -
最大工作供电电压 ±18V
CMRR - 共模抑制比 -
最小工作供电电压 -
-3db带宽 -
电路数 4
典型增益带宽 4MHz
输出类型 -
放大器类型 J-FET
电流 - 输入偏置 3pA
典型压摆率 9V/μs
通道数量 4
每个通道的输出电流 10mA
8.75mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,管装

OP482GS厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

OP482GS数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES OP482GS OP482GS数据手册

OP482GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
